Wie Rapid Tooling die Lücke zwischen Prototypen und Produktionsformen schließt

Schnelle Antwort

Der Rapid-Tooling-Formenbau  schließt die Lücke zwischen Prototypen und Produktionsformen, indem er eine schnellere und kostengünstigere Möglichkeit bietet, das Spritzgießen zu validieren, bevor man sich auf den kompletten Werkzeugbau einlässt. Mithilfe von Aluminiumformen , CNC-Bearbeitung, EDM und DFM-Analyse können Ingenieure reale Produktionsmaterialien, Abmessungen, Toleranzen, Oberflächenbeschaffenheit, Montage und Formbarkeit testen. Dies macht Rapid Tooling besonders nützlich für Brückenwerkzeuge, Produktvalidierung, Pilotproduktion und Kleinserien.

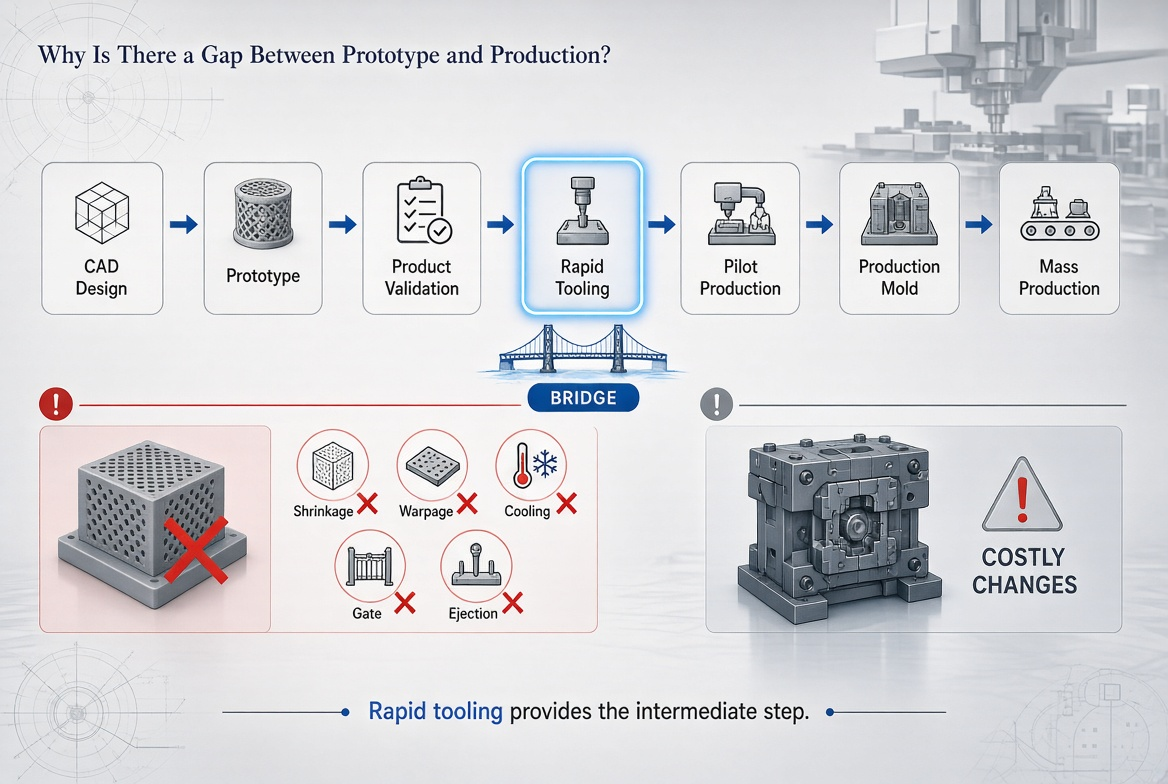

Warum gibt es eine Lücke zwischen Prototyp und Produktion?

Ein typischer Entwicklungspfad ist:

CAD-Design → Prototyp → Produktvalidierung → Rapid Tooling → Pilotproduktion → Produktionsform → Massenproduktion

Ein Prototyp kann Geometrie, Passform und grundlegende Funktionalität überprüfen, aber möglicherweise nicht das Spritzgussverhalten reproduzieren. Materialschrumpfung, Verzug, Abkühlung, Angussposition, Auswurf und Oberflächenbeschaffenheit können nur durch einen realistischen Formprozess richtig bewertet werden.

Der zu frühe Bau einer vollständigen Produktionsform führt zu einem weiteren Problem: Wenn sich das Design nach dem ersten Versuch ändert, sind möglicherweise teure Werkzeugänderungen erforderlich.

Rapid Tooling stellt den Zwischenschritt dar.

Was ist Rapid Tooling-Formenbau?

Rapid Tooling ist eine Strategie für den Formenbau, die eher für eine schnellere Validierung und kürzere Produktionsläufe als für eine maximale Werkzeuglebensdauer optimiert ist.

Für geeignete Anwendungen können Aluminiumformen  effizient bearbeitet werden, da Aluminium gut zerspanbar ist und weniger Materialabtrag erfordert als viele Werkzeugstähle.

Ein typischer Rapid-Tooling-Formenherstellungsprozess  umfasst:

DFM-Überprüfung → Formenbau → CNC-Schruppen → Vorschlichten → CNC-Endbearbeitung → EDM → Polieren → Formenbau → Probeeinspritzung → Inspektion

Das Ziel besteht nicht nur darin, schnell eine Form herzustellen. Ziel ist es, zuverlässige Formteile zu erzeugen, die nützliches technisches Feedback liefern.

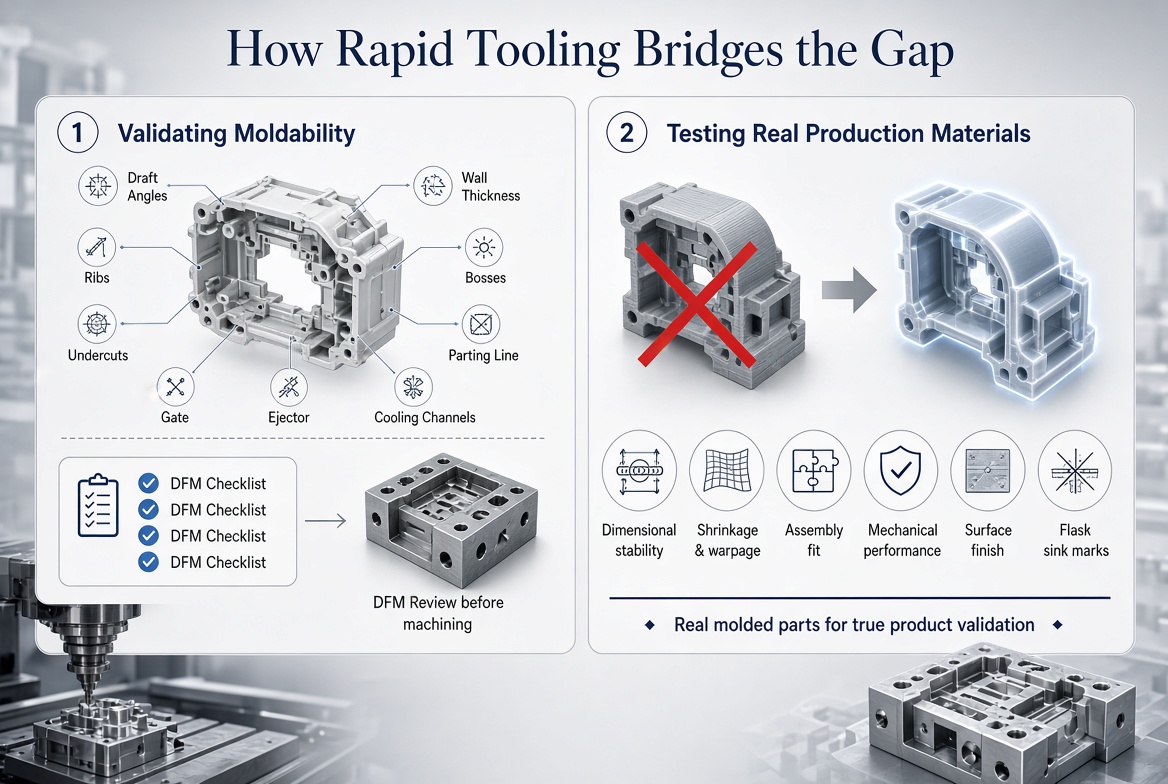

Wie Rapid Tooling diese Lücke schließt

1. Validierung der Formbarkeit

Vor der Bearbeitung prüfen Ingenieure Formschrägen, Wandstärken, Rippen, Vorsprünge, Hinterschnitte, Trennfugen, Anschnitte, Auswerfer und Kühlanforderungen.

Beispielsweise kann ein Kunststoffgehäuse mit den Maßen ca. 85 × 45 × 30 mm tiefe Rippen, Befestigungsvorsprünge und seitliche Hinterschneidungen enthalten. Eine kleine Änderung der Trennlinie oder Anschnittposition kann sich auf die Komplexität der Form, den Bearbeitungszugang und die Qualität des Endteils auswirken.

Eine DFM-Überprüfung identifiziert diese Risiken, bevor Material aus dem Formblock entfernt wird.

2. Testen realer Produktionsmaterialien

3D-gedruckte Prototypen können die Geometrie validieren, sie reproduzieren jedoch nicht unbedingt das Verhalten von spritzgegossenem ABS, PC, PA, POM oder PP.

Rapid Tooling ermöglicht es Ingenieuren, reale Formteile auf Folgendes zu prüfen:

Dimensionsstabilität

Schrumpfung und Verzug

Montagepassend

Mechanische Leistung

Oberflächenbeschaffenheit

Grat- und Einfallstellen

Dies macht Rapid Tooling für die Produktvalidierung  vor der Produktion von Werkzeugen wertvoll.

Fertigungsherausforderungen und technische Lösungen

Die größte Herausforderung besteht darin , Vorlaufzeit, Genauigkeit, Oberflächengüte und Werkzeugstabilität in Einklang zu bringen.

Beim CNC-Schruppen können Ingenieure eine kontrollierte Bearbeitungszugabe belassen, die als typisches technisches Beispiel oft etwa 0,3 bis 0,8 mm beträgt .je nach Material, Geometrie, Fräsergröße und Prozessbedingungen

Die Vorbearbeitung stabilisiert dann das verbleibende Material vor der Endbearbeitung.

Bei komplexen Oberflächen wirken sich Endbearbeitungsparameter wie Werkzeugdurchmesser, Vorschubgeschwindigkeit, Spindeldrehzahl, Zustellung, Werkzeugüberstand und Werkzeugausrichtung sowohl auf die Bearbeitungszeit als auch auf die Oberflächenqualität aus. Ein kleinerer Überstand kann die Wellenbildung reduzieren, eine übermäßige Reduzierung erhöht jedoch die Bearbeitungszeit.

EDM kann die CNC-Bearbeitung bei tiefen, schmalen Hohlräumen, scharfen Innenmerkmalen und Bereichen ergänzen, die mit herkömmlichen Fräsern schwer zugänglich sind.

Toleranzkontrolle

Nicht jedes Formmerkmal erfordert die gleiche Toleranz.

Beispielsweise kann eine kritische Einsatzschnittstelle ein technisches Ziel von etwa ±0,05 mm erfordern , während eine nicht funktionale Funktion eine größere Toleranz von etwa ±0,20 mm zulassen kann. Bei diesen Zahlen handelt es sich um Beispiele, nicht um allgemeingültige Angaben.

Kritische Abmessungen sollten anhand konsistenter Daten kontrolliert und mithilfe geeigneter Prüfmethoden überprüft werden, einschließlich KMG-Messungen, sofern erforderlich.

Rapid Tooling vs. Produktionstooling

Der Hauptunterschied ist der Zweck.

Beim Rapid Tooling stehen Geschwindigkeit, Validierung und Flexibilität an erster Stelle. Bei Produktionswerkzeugen stehen Haltbarkeit, Wiederholbarkeit und langfristige Produktionseffizienz im Vordergrund.

Wann sollten Sie sich für Rapid Tooling entscheiden?

Verwenden Sie Rapid Tooling, wenn das Design ausgereift genug für das Spritzgießen, aber noch nicht stabil genug ist, um eine endgültige Produktionsform zu rechtfertigen.

Es eignet sich besonders für:

Übergänge vom Prototyp zur Produktion

Brückenwerkzeuge

Produktvalidierung

Kleinserien-Spritzguss

Pilotproduktion

Designs, die sich noch ändern können

Projekte mit anspruchsvollen Time-to-Market-Anforderungen

Für Beschaffungsteams, die einen Anbieter von Schnellwerkzeugen  oder Prototypen-Spritzgussformen vergleichen , sollte der Werkzeugpreis nicht die einzige Überlegung sein. DFM-Fähigkeit, Bearbeitungskapazität, Inspektion, Probeformung, technischer Support und erwartete Werkzeuglebensdauer können einen größeren Einfluss auf die Gesamtprojektkosten haben.

Vom Prototyp zur Massenproduktion

Rapid Tooling sollte nicht als Ersatz für Produktionsformen betrachtet werden. Seine Aufgabe besteht darin, einen kontrollierten Übergang zu schaffen:

Prototyp → Rapid Tooling → Validierung → Optimierung → Produktionsform → Massenproduktion

Der Prototyp fragt:

Funktioniert das Design?

Rapid Tooling fragt:

Kann das Design zuverlässig geformt und hergestellt werden?

Produktionswerkzeuge fragen:

Kann das validierte Design wiederholt in der erforderlichen Menge und zu den erforderlichen Kosten hergestellt werden?

Deshalb ist Rapid Tooling eine echte Fertigungsbrücke.

Warum Dawang Precision wählen?

Dawang Precision verfügt über 26 Jahre Erfahrung in der Präzisionsfertigung  und betreibt mehr als 400 moderne Werkzeugmaschinen , darunter 5-Achsen-Bearbeitungszentren von Röders und Mazak.

Unser Ingenieurteam bewertet Teilegeometrie, Material, kritische Toleranzen, Oberflächenanforderungen, Werkzeugstruktur und erwartetes Produktionsvolumen, bevor es eine Rapid-Tooling-Strategie empfiehlt.

Wenn Sie auf der Suche nach einem schnellen Werkzeug sind oder von  umsteigen müssen Prototypformen auf Produktionswerkzeuge , senden Sie Ihre STEP- oder PDF-Zeichnungen  an Dawang Precision.

Unser Engineering-Team bietet eine kostenlose DFM-Bewertung an  und antwortet innerhalb von 24 Stunden.
