Respuesta rápida: La contracción y deformación del moldeo por inyección se controlan principalmente mediante una geometría de pieza consistente, una selección de materiales adecuada, un enfriamiento equilibrado del molde, una temperatura estable del molde y parámetros optimizados de inyección, empaquetamiento y enfriamiento. Para piezas de plástico de precisión, identificar estos riesgos durante el DFM es más eficaz que corregirlos después del moldeo.
Para aplicaciones como engranajes de precisión y conectores electrónicos , incluso pequeños cambios dimensionales pueden afectar el engrane de los engranajes, la alineación del conector, la holgura del ensamblaje y la confiabilidad funcional.

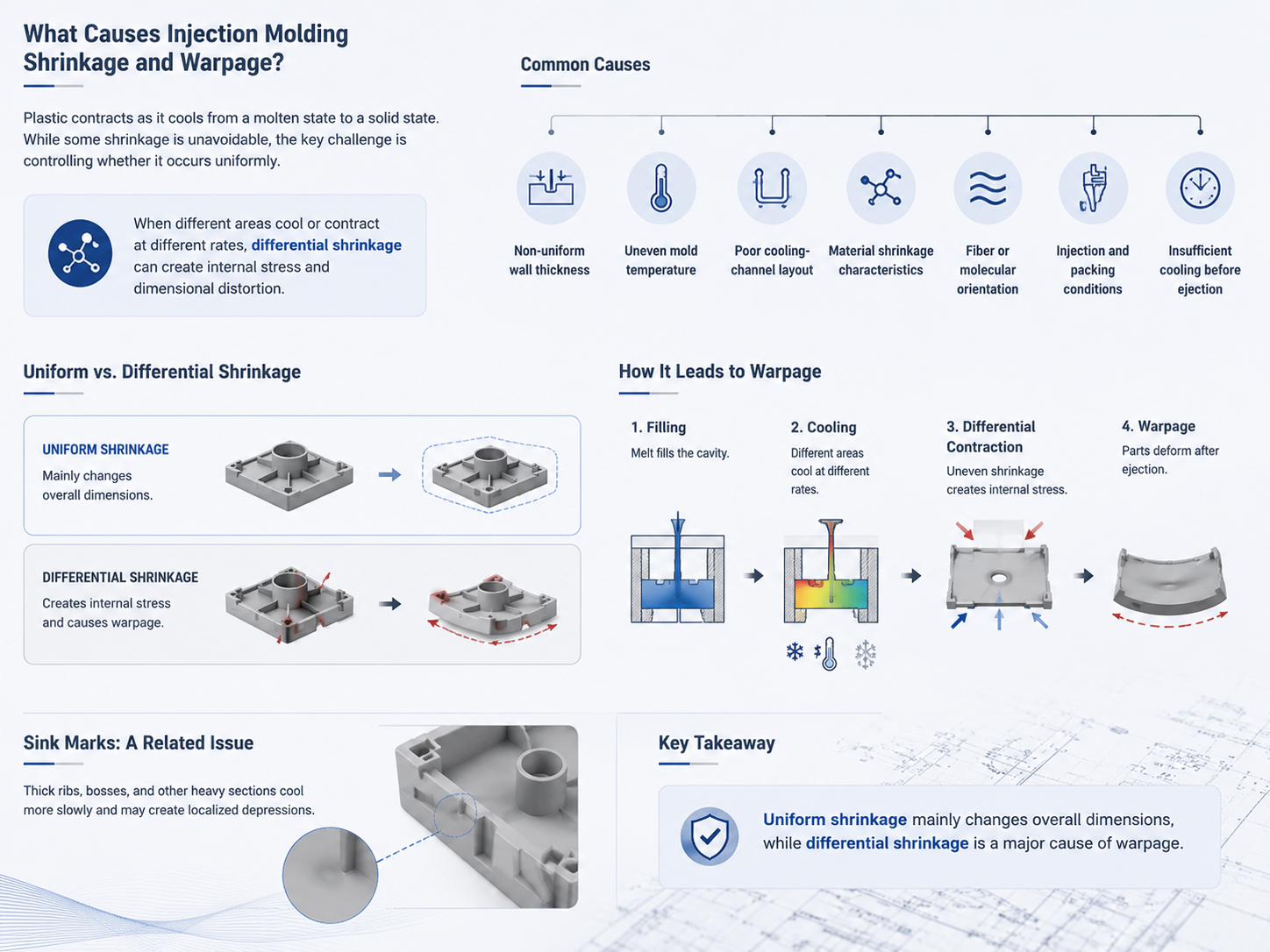

El plástico se contrae a medida que se enfría desde un estado fundido a un estado sólido. Si bien es inevitable cierta contracción, el desafío clave es controlar si se produce de manera uniforme.
Cuando diferentes áreas se enfrían o se contraen a diferentes velocidades, la contracción diferencial puede crear tensión interna y distorsión dimensional.
Las causas comunes incluyen:
Espesor de pared no uniforme
Temperatura del molde desigual
Mala disposición del canal de refrigeración
Características de contracción del material.
Fibra u orientación molecular.
Condiciones de inyección y embalaje.
Enfriamiento insuficiente antes de la expulsión
Una distinción útil es:
La contracción uniforme cambia principalmente las dimensiones generales, mientras que la contracción diferencial es una causa importante de deformación.
Las marcas de hundimiento están estrechamente relacionadas. Las nervaduras gruesas, protuberancias y otras secciones pesadas se enfrían más lentamente y pueden crear depresiones localizadas.

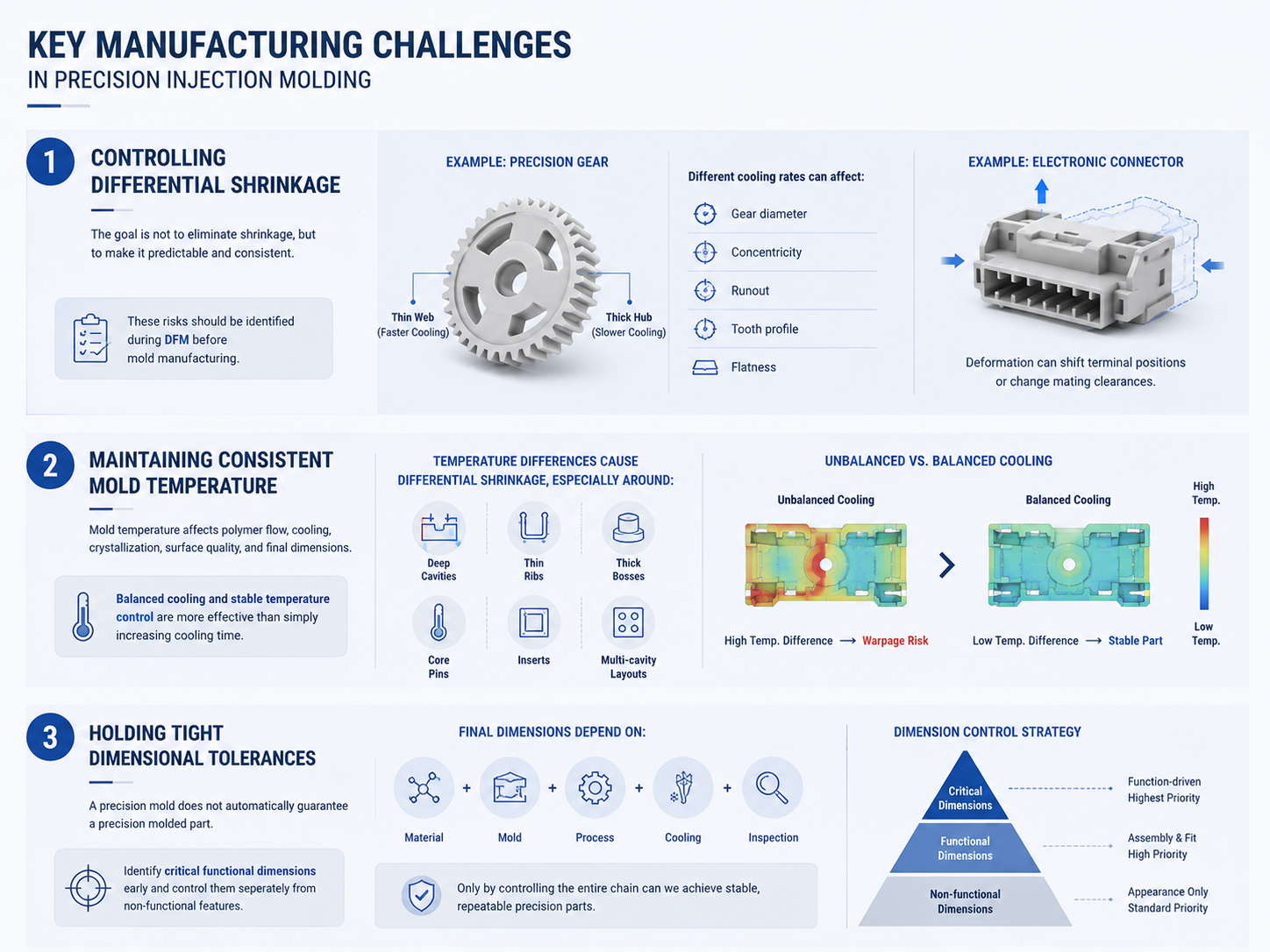

El objetivo del moldeo por inyección de precisión no es eliminar la contracción, sino hacerla predecible y consistente..
Un engranaje de precisión, por ejemplo, puede combinar una red delgada con un cubo más grueso. Diferentes velocidades de enfriamiento pueden afectar:
Diámetro del engranaje
Concentricidad
Sin
Perfil del diente
Llanura
Para los conectores electrónicos, la deformación puede cambiar las posiciones de los terminales o cambiar los espacios de acoplamiento.
Estos riesgos deben identificarse durante el DFM antes de la fabricación del molde.
La temperatura del molde afecta el flujo del polímero, el enfriamiento, la cristalización, la calidad de la superficie y las dimensiones finales.
Las diferencias de temperatura a lo largo de la cavidad pueden producir una contracción diferencial, especialmente alrededor de:
Cavidades profundas
costillas delgadas
jefes gruesos
Pasadores centrales
Insertos
Diseños de múltiples cavidades
El aumento del tiempo de enfriamiento por sí solo no siempre resuelve la deformación. El enfriamiento equilibrado y el control de temperatura estable suelen ser más efectivos.
Un molde de precisión no garantiza automáticamente una pieza moldeada de precisión.
Las dimensiones finales dependen de:
Material + Molde + Proceso + Enfriamiento + Inspección
Por lo tanto, las dimensiones funcionales críticas deben identificarse tempranamente y controlarse por separado de las características no funcionales.
El momento más económico para abordar la deformación es durante el desarrollo del producto.
Un espesor de pared razonablemente uniforme promueve un llenado y enfriamiento predecibles. Cuando se requiere rigidez adicional, generalmente es preferible utilizar nervaduras diseñadas adecuadamente en lugar de simplemente aumentar el espesor de la pared.
Las consideraciones clave incluyen:
Mantenga un espesor de pared constante
Evite transiciones abruptas de espesor
Optimizar la geometría de nervaduras y salientes
Utilice filetes adecuados
Proporcionar un borrador adecuado.
Evite masas localizadas innecesarias
En el caso de los engranajes de precisión, la transición del cubo a la red merece especial atención. Para los conectores electrónicos, las paredes delgadas, las cavidades de los terminales, las características de bloqueo y las estructuras de alineación deben revisarse juntas.
Diferentes polímeros exhiben un comportamiento de contracción diferente.
Los materiales amorfos como ABS, PC y PMMA se comportan de manera diferente a los materiales semicristalinos como POM, PA, PBT y PP..
Los materiales semicristalinos y reforzados con fibras pueden ser particularmente sensibles a:
Cristalización
Tasa de enfriamiento
Temperatura del molde
Orientación del flujo
Historial de procesamiento
La selección del material debe considerar la aplicación, la geometría, los requisitos dimensionales, la resistencia al desgaste y el rendimiento de temperatura, no solo el valor de contracción nominal.
El enfriamiento debe eliminar el calor de la manera más uniforme posible en todo el molde.
Durante el diseño del molde, los ingenieros deben evaluar:
Disposición del canal de refrigeración
Espaciado de canales
Distancia desde las superficies de la cavidad
Caudal
Distribución de temperatura
Refrigeración de secciones gruesas
Las inserciones complejas pueden requerir refrigeración localizada cuando los canales convencionales no pueden llegar adecuadamente a áreas críticas.
Para moldes de múltiples cavidades, el equilibrio térmico entre cavidades es igualmente importante porque las diferencias de temperatura pueden producir variaciones dimensionales.
Los parámetros de procesamiento influyen en la historia térmica y mecánica del polímero.
La velocidad de inyección afecta el equilibrio de llenado, el calentamiento por cizallamiento y la orientación molecular.
La presión y el tiempo de empaque compensan la contracción del material. Un empaque insuficiente puede aumentar la contracción y las marcas de hundimiento, mientras que un empaque excesivo puede aumentar la tensión residual.
El tiempo de enfriamiento debe permitir que la pieza desarrolle suficiente rigidez antes de su expulsión. Expulsarlo cuando aún está demasiado caliente puede contribuir a la deformación posterior al moldeado.
El objetivo es establecer una ventana de proceso estable para el material y la geometría específicos en lugar de maximizar un solo parámetro.
No todas las dimensiones requieren la misma tolerancia.
Tipo de dimensión |
Ejemplos |
Prioridad |
Crítico |
Diámetro de paso de engranaje, perfil de diente, posición terminal |
más alto |
Funcional |
Características de acoplamiento, espacios libres de montaje |
Alto |
Secundario |
Características externas no funcionales |
Estándar |
Este enfoque evita tolerancias estrictas innecesarias y al mismo tiempo garantiza que las características críticas reciban el control adecuado.
Un flujo de trabajo típico es:
Revisión de DFM → Análisis de flujo de moldes → Diseño de moldes → Fabricación de herramientas de precisión → Moldeo de prueba → Inspección dimensional → Optimización de procesos
Los engranajes de precisión son sensibles a las relaciones dimensionales entre el cubo, el alma y los dientes.
Las características clave pueden incluir:
Diámetro de paso
Perfil del diente
Concentricidad
Sin
Llanura
La posición de la compuerta, la contracción del material, el equilibrio de enfriamiento y la orientación del flujo deben evaluarse en conjunto para mantener una geometría de engranaje estable.
Las carcasas de conectores suelen combinar paredes delgadas, cavidades estrechas, nervaduras, funciones de bloqueo y ubicaciones precisas de los terminales.
La deformación puede afectar:
Alineación de terminales
Posición del pasador
Espacio libre de acoplamiento
Dimensiones de la vivienda
Fiabilidad de montaje
Por lo tanto, el llenado y la refrigeración equilibrados son esenciales para mantener las dimensiones funcionales.
Síntoma |
Causa probable |
Acción recomendada |
La pieza se dobla después de la expulsión |
Enfriamiento desigual o tensión residual |
Enfriamiento de la balanza y expulsión de revisión. |
Hundirse cerca de costillas o protuberancias |
Espesor local excesivo |
Optimizar la geometría y el embalaje. |
Contracción excesiva |
Embalaje insuficiente o comportamiento del material. |
Revisar embalaje y material. |
Deformación a lo largo de la dirección del flujo |
Orientación del material |
Revisar la compuerta y la dirección del flujo. |
Diferentes dimensiones de cavidad |
Desequilibrio térmico |
Verifique el enfriamiento y la temperatura del molde. |
Variación de lote a lote |
Inestabilidad del proceso |
Estabilizar el material y el proceso. |
La clave es determinar si el problema debe abordarse mediante el diseño de piezas, el diseño de moldes, la selección de materiales o la optimización del proceso..
En Dawang Precision , la contracción y la deformación se tratan como riesgos de ingeniería que deben abordarse antes de la producción en masa.
Con 26 años de experiencia en fabricación y más de 400 máquinas herramienta avanzadas , respaldamos la fabricación y fabricación de herramientas de precisión para componentes plásticos exigentes.
Nuestro equipo incluye centros de mecanizado avanzados de 5 ejes Röders y Mazak , que respaldan la producción de núcleos de moldes complejos, cavidades, insertos y otros componentes de herramientas de alta precisión.
Nuestro proceso de ingeniería se centra en:
Revisión de DFM y geometría de piezas.
Evaluación de materiales y contracción.
Estrategia de puerta y corredor
Diseño del sistema de refrigeración
Identificación de tolerancia crítica
Mecanizado de precisión de componentes de moldes
Moldeo de prueba e inspección dimensional.
Optimización de procesos
El objetivo no es simplemente producir una muestra aceptable, sino establecer un proceso repetible para una producción estable.
