Mecanizado de microprecisión para componentes de endoscopios y carcasas ópticas

El mecanizado de microprecisión para componentes de endoscopios requiere más que fabricar pequeñas piezas CNC. En los equipos de imágenes médicas, las carcasas ópticas en miniatura, los soportes de lentes, los tubos de pared delgada, los manguitos de alineación y los componentes del extremo distal deben mantener la precisión dimensional, la alineación óptica, la integridad de la superficie y la limpieza durante toda la fabricación y el ensamblaje.

A esta escala, unas pocas micras de variación pueden afectar el posicionamiento de la lente, la concentricidad del orificio, el rendimiento del ajuste a presión o el sellado. Una pequeña rebaba o partícula residual puede crear un problema de montaje igualmente grave.

Por lo tanto, la estrategia de fabricación debe conectar las microtolerancias, la selección del proceso de mecanizado, la sujeción de piezas, la inspección y el control de limpieza desde el principio.

Respuesta rápida

Los componentes del endoscopio generalmente se fabrican mediante torneado suizo CNC, torneado CNC de precisión y microfresado de 5 ejes, según la geometría. Los controles más críticos suelen ser el diámetro del orificio, la concentricidad, la precisión posicional, la deformación de paredes delgadas, el acabado de la superficie, el control de las rebabas y la limpieza. Se deben asignar tolerancias estrictas a las características funcionales en lugar de aplicarlas indiscriminadamente en todo el componente.

¿Qué es el micromecanizado de componentes de endoscopios?

El micromecanizado de componentes de endoscopios es la fabricación de precisión de piezas mecánicas en miniatura utilizadas en endoscopios y equipos de imágenes médicas relacionados..

Los componentes típicos incluyen:

·  Carcasas ópticas y porta lentes

·  Anillos de retención de lentes

·  Casquillos de alineación y espaciadores

·  Tubos de pared delgada

·  Carcasas de cámaras y sensores.

·  Componentes del extremo distal

·  Collares roscados en miniatura

·  Componentes de guía de luz y de iluminación.

·  Monturas de precisión y anillos de localización

Aunque estas piezas son pequeñas, sus relaciones funcionales pueden ser muy exigentes. Una carcasa óptica, por ejemplo, puede necesitar mantener la posición de una lente con respecto a un eje óptico definido. El diámetro del orificio por sí solo no es suficiente; También importa la relación entre el orificio, el diámetro de ubicación, el hombro y las características de acoplamiento.

Esto hace que el mecanizado de microprecisión sea un problema de control geométrico, no simplemente una versión más pequeña del mecanizado CNC convencional.

Desafíos clave del mecanizado

1. Microtolerancias en características críticas

El primer desafío es determinar qué dimensiones realmente requieren un control estricto.

Para una carcasa óptica, las características críticas pueden incluir:

Un principio útil de DFM es reservar las microtolerancias más estrictas  para las funciones que controlan directamente la alineación óptica, el ensamblaje, el sellado o el movimiento mecánico.

La aplicación de tolerancias innecesariamente estrictas a superficies no funcionales aumenta los costos de mecanizado e inspección sin mejorar el rendimiento del dispositivo.

2. Deformación del tubo de pared delgada

Los tubos de pared delgada  presentan otro desafío importante.

Durante el mecanizado, las fuerzas de corte y la presión de sujeción pueden deformar temporalmente un tubo en miniatura. Un componente puede medir correctamente mientras se mantiene en el portabrocas, pero se vuelve ligeramente ovalado después de soltarlo.

Un proceso estable puede combinar:

1. Sujeción de piezas de baja distorsión

2. Soporte cerca de la zona de corte.

3. Eliminación equilibrada de material

4. Operaciones separadas de desbaste y acabado.

5. Pases de acabado ligeros

6. Saliente de herramienta corto

7. Comprobaciones dimensionales durante el proceso

8. Inspección final después de soltar

El torneado tipo suizo es particularmente útil para muchas piezas cilíndricas en miniatura porque la pieza de trabajo puede apoyarse cerca del área de corte.

3. Alineación óptica y concentricidad del orificio

Para las carcasas ópticas , la concentricidad puede ser más importante que la simple precisión dimensional.

Imagine una carcasa óptica con un orificio interno de precisión y un diámetro de localización externo. Ambos diámetros podrían cumplir independientemente sus tolerancias de tamaño mientras sus ejes están ligeramente desplazados.

El resultado es un componente dimensionalmente aceptable pero mal alineado.

Una mejor secuencia de mecanizado es establecer una estructura de referencia controlada y mantener la relación entre las características críticas:

Superficie de referencia → precisión OD → orificio óptico → ubicación del hombro → características secundarias → acabado → inspección

Minimizar los cambios de configuración puede reducir la acumulación de variación posicional. Para carcasas más complejas, el mecanizado de 5 ejes también puede reducir la cantidad de configuraciones necesarias para funciones de múltiples caras.

Soluciones técnicas para mecanizado de microprecisión

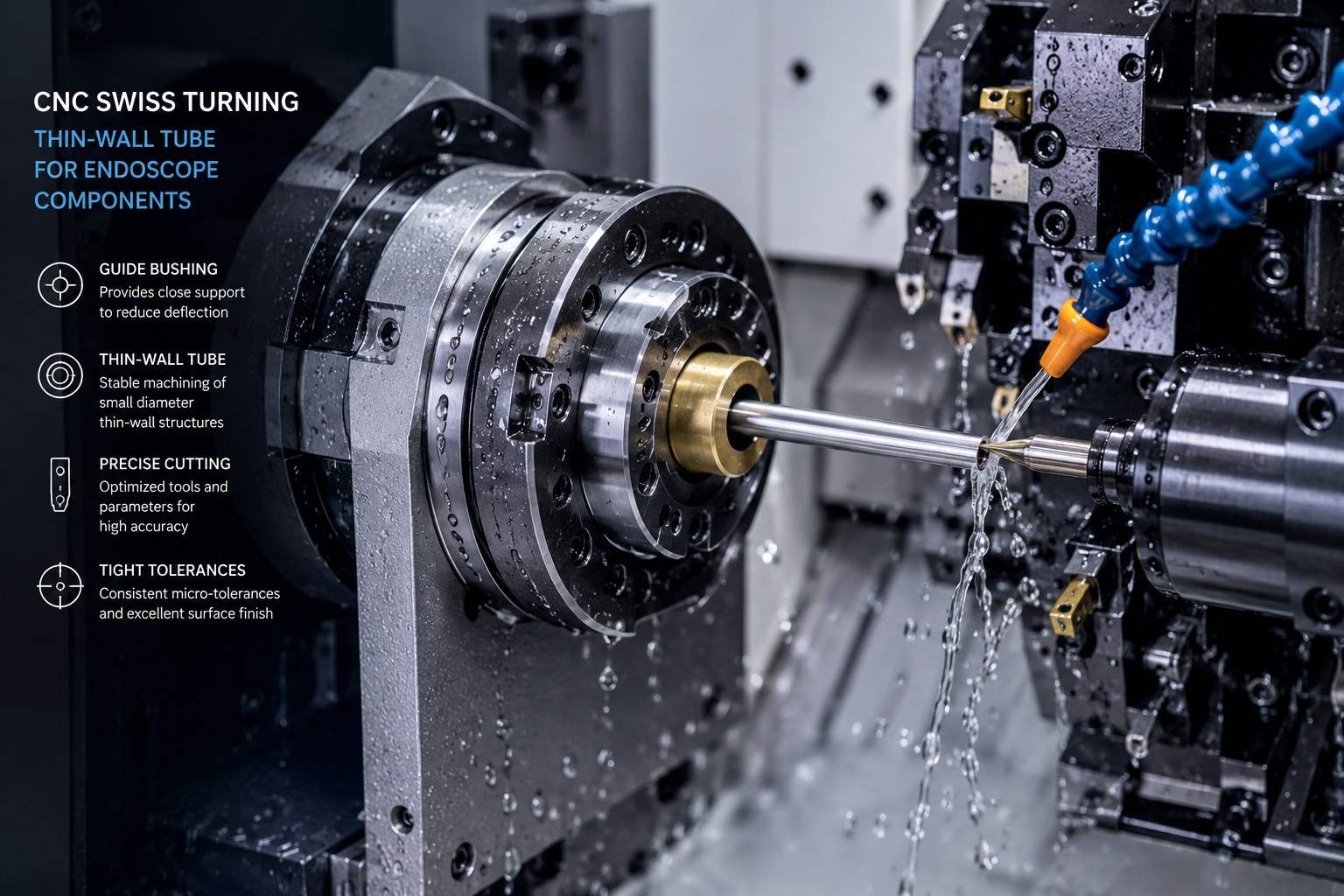

Torneado suizo CNC para componentes en miniatura

El torneado suizo CNC es ideal para:

·  Tubos de pared delgada

·  Fundas para lentes

·  Anillos de retención

·  Ejes en miniatura

·  Collares de precisión

·  Alojamientos roscados pequeños

·  Componentes ópticos cilíndricos

El concepto de casquillo guía proporciona soporte cerca de la zona de corte, lo que ayuda a reducir la deflexión al mecanizar diámetros pequeños.

Para los programas de producción, el mecanizado suizo también puede combinar operaciones de torneado, taladrado, ranurado, roscado y herramientas motorizadas en una secuencia controlada, lo que reduce la manipulación adicional y la variación de configuración.

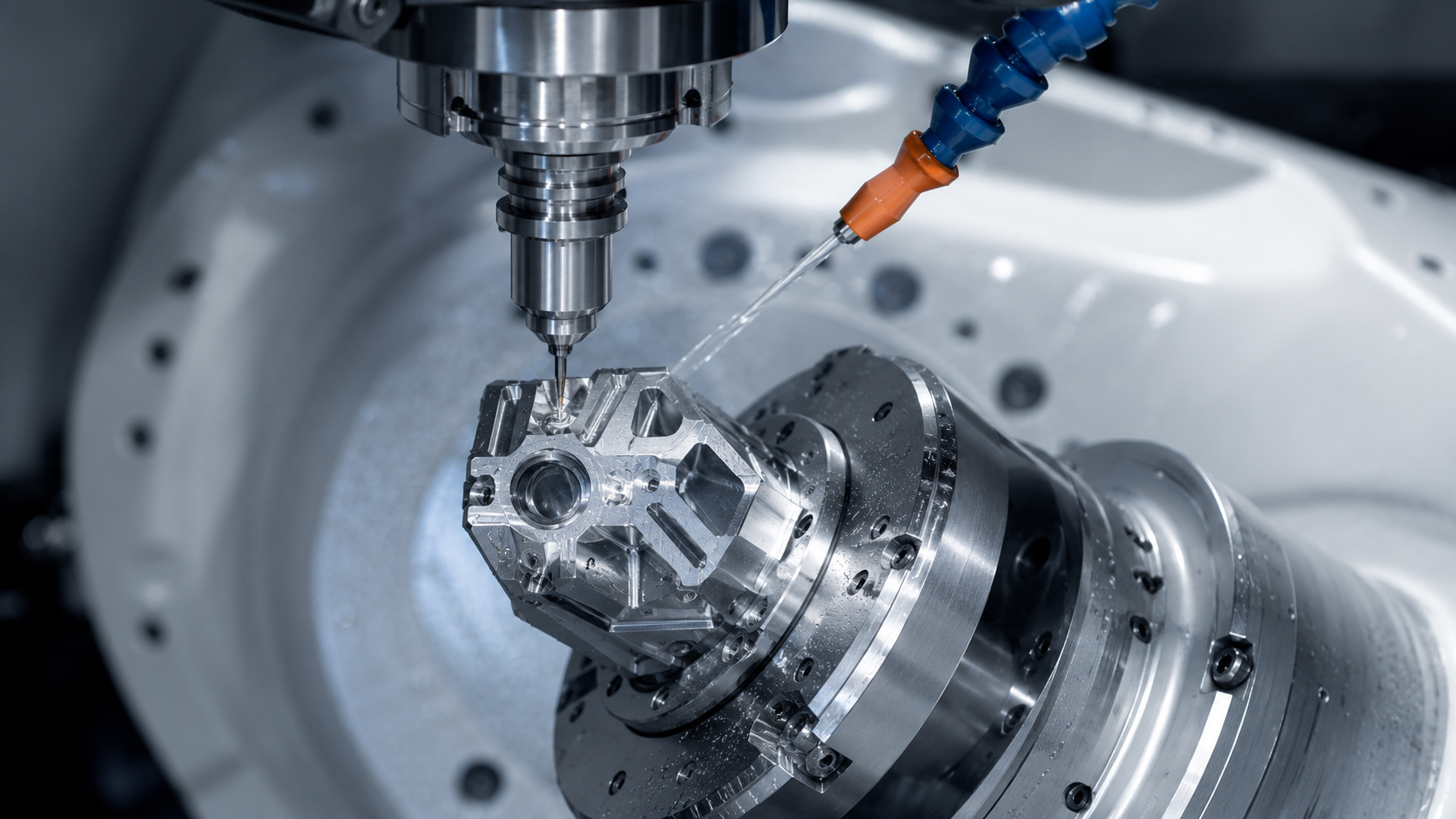

Microfresado de 5 ejes para carcasas ópticas

El microfresado de 5 ejes adquiere valor cuando una carcasa óptica  incluye:

·  Superficies en ángulo

·  Agujeros desplazados

·  Múltiples puertos

·  Bolsillos complejos

·  Funciones de localización multicara

·  Geometría de radio pequeño

·  Características que requieren relaciones posicionales a través de varias superficies

La principal ventaja no son simplemente los ejes de máquina adicionales. Es la capacidad de mantener relaciones geométricas al mismo tiempo que se reducen los cambios repetidos de sujeción y de referencia.

Parámetros de micromecanizado: ¿qué deben controlar los ingenieros?

No existe una velocidad de corte o avance universal para el micromecanizado. Se deben desarrollar parámetros en torno al material, diámetro de la herramienta, geometría de la herramienta, husillo de la máquina, sujeción, profundidad de la característica y acabado superficial requerido.

Para herramientas pequeñas, la estabilidad del proceso se vuelve cada vez más sensible a:

·  Desviación de herramienta

·  Deflexión de herramienta

·  Herramienta que sobresale

·  Compromiso radial

·  Variación de la fuerza de corte

·  Desgaste de herramientas

·  Evacuación de virutas

·  Efectos térmicos

Por ejemplo, cuando se utiliza una fresa muy pequeña, incluso una pequeña cantidad de descentramiento puede producir un corte desigual y acelerar el desgaste de la herramienta.

Una estrategia práctica es utilizar condiciones de desbaste conservadoras seguidas de pasadas de acabado controladas, mientras se monitorea el estado de la herramienta y se verifican las dimensiones críticas.

El objetivo no es la velocidad máxima de corte. El objetivo es la geometría repetible.

Control de rebabas y limpieza extrema

A escala miniatura, las rebabas se convierten en defectos funcionales más que en imperfecciones cosméticas.

Una rebaba dentro de un componente del endoscopio puede interferir con la inserción de la lente, dañar una superficie de contacto, restringir un canal en miniatura o generar partículas durante el ensamblaje.

Los orificios transversales y los orificios que se cruzan merecen especial atención porque las rebabas internas pueden ser difíciles de eliminar e inspeccionar.

Un proceso controlado puede incluir:

Mecanizado de precisión → desbarbado controlado → inspección microscópica → limpieza → secado controlado → inspección final → embalaje protegido

En el caso de los equipos de imágenes médicas, se debe considerar la limpieza junto con la selección del material y el tratamiento de la superficie. El proceso de limpieza requerido debe definirse según el material, la aplicación, el entorno de esterilización y las especificaciones del cliente.

Ejemplo de caso de ingeniería: carcasa óptica en miniatura

Considere una hipotética carcasa óptica de acero inoxidable para un módulo compacto de imágenes médicas.

El componente tiene:

·  Un diámetro de localización externo pequeño

·  Un orificio óptico interno de precisión

·  Una pared delgada entre el orificio y el diámetro exterior

·  Un hombro de localización para el posicionamiento axial de la lente.

·  Pequeños orificios transversales para funciones secundarias.

·  Un requisito para controlar las rebabas y la limpieza.

El principal riesgo es no mecanizar ninguna característica en particular. Mantiene la relación entre el orificio óptico, la ubicación del diámetro exterior y el hombro  después de que la pieza se libera del soporte.

Un proceso adecuado comenzaría estableciendo una superficie de referencia estable, mecanizando el diámetro exterior y el orificio críticos en condiciones controladas y luego completando características secundarias con cambios mínimos de referencia.

La sección de pared delgada se apoyaría adecuadamente durante el acabado, mientras que los orificios transversales recibirían un proceso de desbarbado interno definido.

La inspección final se centraría en la geometría funcional en lugar de simplemente comprobar las dimensiones individuales.

Este ejemplo ilustra un principio clave en el mecanizado de endoscopios:

La microprecisión se logra mediante el control de toda la cadena de proceso, sin depender de una única máquina CNC de alta precisión.

Estrategia de inspección de componentes de endoscopios

El equipo de inspección debe coincidir con el tamaño y la función de la característica.

CMM  se puede utilizar para relaciones posicionales, concentricidad, perpendicularidad y ubicación de características.

Los sistemas de medición óptica  son útiles para diámetros en miniatura, paredes delgadas, perfiles pequeños y características con las que es difícil contactar con sondas convencionales.

Los microscopios  son valiosos para la inspección de rebabas y bordes.

La medición de la rugosidad de la superficie  debe aplicarse a superficies funcionales donde un requisito de Ra afecta el ensamblaje o el rendimiento.

Para los programas de producción, la inspección del primer artículo y los controles de proceso documentados ayudan a establecer que el proceso de fabricación puede producir repetidamente la geometría requerida, no simplemente un prototipo conforme.

Materiales para carcasas ópticas y componentes de endoscopios

La selección del material debe considerar el comportamiento de mecanizado junto con el entorno del dispositivo médico.

Para aplicaciones médicas, los ingenieros deben evaluar los requisitos de resistencia a la corrosión, condiciones de esterilización, estabilidad dimensional, tratamiento de superficie, limpieza y biocompatibilidad, cuando corresponda..

Consideraciones de DFM antes de la producción CNC

El momento más económico para solucionar problemas de micromecanizado es antes de cortar la primera pieza.

Durante la revisión del DFM, los ingenieros deben verificar:

· ¿  Qué tolerancias son realmente funcionales?

· ¿  Están alineados los datos de mecanizado con los datos de montaje?

·  ¿Puede la herramienta acceder a todas las microfunciones?

· ¿  Se deformarán las secciones de pared delgada durante la sujeción?

· ¿  Se pueden eliminar e inspeccionar las rebabas internas?

· ¿  Es necesario el acabado superficial especificado en cada superficie?

· ¿  Se puede medir de forma fiable cada tolerancia crítica?

· ¿  Están claramente definidos los requisitos de materiales, limpieza y embalaje?

Una tolerancia que no pueda inspeccionarse de manera confiable debe discutirse durante el DFM en lugar de descubrirse después de la producción.

Por qué el micromecanizado médico requiere un sistema de calidad controlado

Para los proveedores de dispositivos médicos, la capacidad de mecanizado es sólo una parte de la calificación del proveedor.

También son importantes los sistemas de calidad, la trazabilidad, el control de procesos, la inspección y las prácticas de fabricación basadas en riesgos.

ISO 13485:2016  es la norma de gestión de calidad reconocida internacionalmente que se dirige específicamente a las organizaciones de dispositivos médicos y proveedores relacionados. ISO establece que la norma está destinada a organizaciones involucradas en el diseño, producción, instalación, mantenimiento y servicios relacionados de dispositivos médicos.

Para un equipo de ingeniería o de adquisiciones, esto hace que el sistema de calidad del proveedor sea una parte importante de la evaluación de la capacidad de fabricación a largo plazo, no sólo el rendimiento del mecanizado de prototipos.

Preguntas frecuentes: micromecanizado de componentes de endoscopios

P1: ¿Qué proceso CNC es mejor para componentes de endoscopios en miniatura?

El torneado suizo suele ser adecuado para componentes cilíndricos en miniatura y tubos de pared delgada, mientras que el fresado CNC de 5 ejes es útil para carcasas ópticas complejas y geometrías de múltiples caras. El mejor proceso depende de las características funcionales de la pieza y de los requisitos de tolerancia.

P2: ¿Cómo se controla la concentricidad de la carcasa óptica?

Las superficies críticas de orificio, diámetro exterior y ubicación deben mecanizarse a partir de una estructura de referencia controlada con cambios mínimos de configuración. La inspección final debe verificar la relación entre estas características en lugar de medir cada dimensión de forma independiente.

P3: ¿Cómo se protegen los tubos de pared delgada de la deformación?

Para reducir la deformación se utilizan comúnmente la sujeción de piezas de baja distorsión, el soporte cercano de la herramienta, la eliminación equilibrada del material, las pasadas de acabado controladas y la inspección después del desenganche.

P4: ¿Qué materiales se utilizan comúnmente para los componentes del endoscopio?

Se pueden considerar acero inoxidable 316L, acero inoxidable 304, titanio, aleaciones de aluminio y polímeros de ingeniería seleccionados, como PEEK, según la aplicación, el entorno de esterilización, los requisitos mecánicos y los requisitos de biocompatibilidad aplicables.

P5: ¿Qué dibujos se necesitan para una revisión de DFM?

Un modelo STEP y un dibujo PDF acotado  proporcionan el mejor punto de partida. También se deben incluir materiales, cantidades, tolerancias críticas, acabados superficiales, requisitos de limpieza e información de ensamblaje cuando estén disponibles.
