Lograr un acabado superficial Ra 0,4 en piezas de aluminio mecanizadas de 5 ejes requiere algo más que equipos avanzados. Depende de una combinación de parámetros de corte optimizados, herramientas de precisión, sujeción estable, programación CAM avanzada y un estricto control de calidad.
En comparación con los métodos de mecanizado convencionales, el mecanizado de 5 ejes mejora la consistencia del acabado superficial al mantener una orientación óptima de la herramienta, reducir las configuraciones y permitir trayectorias de herramientas más suaves en geometrías complejas.
Para aplicaciones de precisión, como carcasas ópticas, electrónica de alta gama y componentes industriales avanzados , lograr una rugosidad superficial estable es fundamental tanto para el rendimiento como para la apariencia del producto.
La rugosidad de la superficie es uno de los indicadores más importantes de la calidad del mecanizado CNC.
El término Ra (rugosidad media aritmética) representa la desviación promedio de una superficie mecanizada de su perfil ideal.
Un valor de Ra más bajo indica una superficie más lisa.
Nivel de acabado superficial |
Valor Ra típico |
Aplicaciones comunes |
Mecanizado CNC estándar |
Ra 3,2 µm |
piezas mecanicas generales |
Mecanizado fino |
Ra 1,6 µm |
Componentes industriales |
Mecanizado de precisión |
Ra 0,8 µm |
Piezas de alta precisión |
Acabado de alta precisión |
Ra 0,4 µm |
Carcasas ópticas, electrónica de alta gama. |
Un acabado Ra 0,4 se considera un requisito de mecanizado de alta precisión y comúnmente se especifica cuando la calidad de la superficie afecta:
· Alineación óptica
· Montaje de componentes
· Rendimiento de fricción
· Aspecto visual
· Fiabilidad funcional
Para las piezas de aluminio, lograr Ra 0,4 normalmente requiere procesos de acabado optimizados en lugar de solo fresado CNC estándar.
Producir un acabado superficial consistente en el mecanizado de 5 ejes en componentes de aluminio implica varios desafíos técnicos.
Muchas piezas de aluminio de precisión contienen características complejas como:
· Superficies curvas
· Cavidades profundas
· Paredes delgadas
· Estructuras en ángulo
· Bolsillos internos
Estos diseños son comunes en:
· Cajas ópticas
· Gabinetes electrónicos de alta gama
· Instrumentos de precisión
Con los métodos de mecanizado tradicionales, la accesibilidad limitada a las herramientas puede provocar:
· Condiciones de corte desiguales
· Configuraciones adicionales
· Marcas de herramientas visibles
· Consistencia superficial reducida
El mecanizado de 5 ejes resuelve este desafío al permitir que la herramienta de corte se acerque a la pieza desde múltiples direcciones manteniendo un ángulo de corte optimizado.
Aunque el aluminio se considera altamente mecanizable, alcanzar Ra 0,4 requiere un control cuidadoso del proceso.
Los desafíos comunes incluyen:
El aluminio puede adherirse a las herramientas de corte durante el mecanizado y provocar:
· Formación de bordes reconstruidos
· Mala textura superficial
· Rendimiento reducido de la herramienta
Los bordes afilados y las estructuras de paredes delgadas pueden crear rebabas que afectan:
· Precisión de montaje
· Aspecto superficial
· Requisitos de posprocesamiento
Debido a que el aluminio tiene una alta conductividad térmica, controlar la generación de calor y la evacuación de virutas sigue siendo importante para mantener la estabilidad dimensional.
Los requisitos de acabado superficial a menudo se combinan con estrictas especificaciones dimensionales.
Para piezas de precisión de aluminio, los fabricantes deben controlar:
· Planicidad
· Paralelismo
· Precisión de posición
· Tolerancias del perfil
Un proceso de mecanizado que logra una excelente calidad superficial pero no cumple con los requisitos dimensionales no es aceptable para aplicaciones de ingeniería.
Por lo tanto, la optimización de la superficie debe ir siempre acompañada del control de tolerancias.
Lograr Ra 0.4 requiere una estrategia de mecanizado completa que cubra herramientas, parámetros, programación e inspección.
Los parámetros de mecanizado influyen directamente en la rugosidad de la superficie.
Para el mecanizado de aluminio, las velocidades más altas del husillo suelen ser beneficiosas porque ayudan a lograr una acción de corte más suave.
Sin embargo, la velocidad óptima depende de:
· Tipo de aleación de aluminio
· Diámetro de herramienta
· Material de herramienta
· Rigidez de la máquina
La selección incorrecta de la velocidad del husillo puede provocar:
· Vibración excesiva
· Mal control de virutas
· Calidad superficial reducida
La velocidad de avance tiene una relación directa con la textura de la superficie.
Una velocidad de avance alta puede aumentar la productividad pero también puede generar:
· Marcas de mecanizado más grandes
· Valores Ra más altos
· Calidad de acabado reducida
Para los requisitos de Ra 0,4, las pasadas de acabado normalmente requieren velocidades de avance cuidadosamente controladas para lograr un equilibrio entre eficiencia y calidad de la superficie.
Durante las operaciones de acabado, controlando:
· Distancia de paso
· Profundidad de corte
· Margen de acabado
es esencial.
Los valores de paso más pequeños ayudan a reducir las trayectorias visibles de la herramienta, especialmente en superficies curvas producidas mediante mecanizado de 5 ejes.
La herramienta de corte tiene un impacto directo en la calidad del acabado superficial.
Para el mecanizado de precisión de aluminio, los bordes cortantes afilados ayudan a reducir:
· Resistencia al corte
· Deformación del material
· Formación de rebabas
Esto mejora tanto la calidad de la superficie como la estabilidad dimensional.
Las herramientas de carburo de alta calidad se utilizan comúnmente para el mecanizado de precisión de aluminio porque proporcionan:
· Mayor resistencia al desgaste
· Mejor estabilidad de corte
· Mayor vida útil de la herramienta
Incluso un pequeño desgaste de la herramienta puede afectar negativamente a los valores Ra.
Mantener una calidad superficial constante requiere:
· Inspección periódica de herramientas
· Intervalos adecuados de sustitución de herramientas
· Monitoreo de procesos
Una de las mayores ventajas del mecanizado de 5 ejes es un mejor control sobre el movimiento de la herramienta.
La programación CAM avanzada permite a los ingenieros optimizar:
· Orientación de la herramienta
· Ángulo de compromiso de corte
· Dirección de mecanizado
· Movimientos de transición
Una trayectoria de herramienta de 5 ejes bien diseñada ayuda a mantener:
· Condiciones de corte constantes
· Transiciones de superficie suaves
· Vibración reducida
· Consistencia de acabado mejorada
Esto es especialmente importante para carcasas ópticas y componentes de aluminio de precisión donde las imperfecciones de la superficie pueden afectar el rendimiento del producto final.
Incluso con parámetros de mecanizado optimizados, una fijación deficiente puede reducir la calidad de la superficie.
Para piezas de aluminio de paredes delgadas, una sujeción inadecuada puede causar:
· Deformación de la pieza
· Variación dimensional
· Acabado superficial desigual
Las estrategias efectivas incluyen:
· Diseño de luminaria rígida
· Voladizo de herramienta más corto
· Vibración de corte reducida
· Secuencias de mecanizado optimizadas
Una sujeción estable del material es esencial para lograr resultados repetibles de Ra 0,4.
Un proceso de mecanizado de alta calidad requiere una inspección precisa.
Las pruebas de rugosidad de la superficie verifican:
· Cumplimiento del valor Ra
· Consistencia superficial
· Calidad del área crítica
Para piezas de aluminio de precisión, los ingenieros utilizan los principios de GD&T para controlar:
· Ubicación de la característica
· Perfil de superficie
· Planicidad
· Requisitos angulares
Esto garantiza que el componente terminado cumpla con los requisitos funcionales.
Los métodos de inspección típicos incluyen:
· Inspección del Primer Artículo (FAI)
· Medición dimensional CMM
· Inspección de rugosidad superficial
· Informes finales de inspección
Estos procesos garantizan una calidad constante desde el desarrollo del prototipo hasta la fabricación.

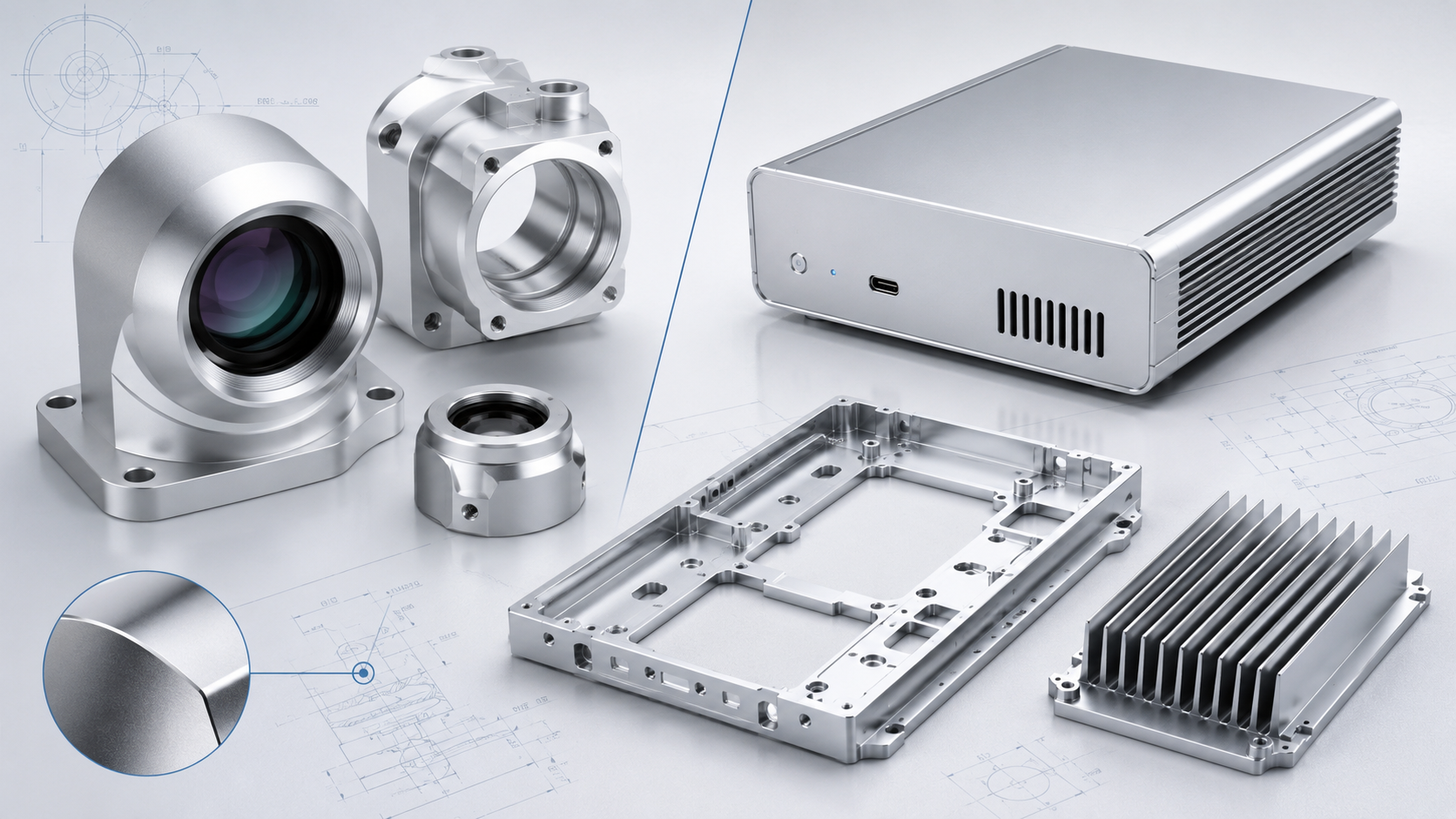

Las carcasas ópticas requieren una excelente calidad de mecanizado porque la precisión de la superficie influye directamente en:
· Alineación óptica
· Estabilidad de los componentes
· Rendimiento del sistema
El mecanizado de 5 ejes permite a los fabricantes producir carcasas ópticas de aluminio complejas con:
· Superficies curvas suaves
· Características de montaje precisas
· Precisión dimensional constante
Los productos electrónicos de alta gama suelen requerir componentes de aluminio que combinen:
· Estructuras ligeras
· Características de montaje de precisión
· Aspecto de superficie premium
Las aplicaciones típicas incluyen:
· Cajas electrónicas
· Marcos de precisión
Componentes de disipación de calor.
Con más de dos décadas de experiencia en mecanizado CNC, Dawang Precision comprende los requisitos de industrias exigentes que requieren:
· Geometrías complejas
· Tolerancias estrictas
· Acabados superficiales de alta calidad
Nuestro equipo de ingeniería apoya a los clientes desde la revisión del diseño hasta la producción final.
Dawang Precision opera una instalación de fabricación a gran escala equipada con más de 400 máquinas CNC avanzadas..
Esta capacidad soporta:
· Prototipos personalizados
· Producción de bajo volumen
· Componentes complejos de aluminio
· Repetir programas de fabricación
Nuestros avanzados centros de mecanizado de 5 ejes, incluidos los equipos Röders y Mazak , proporcionan:
· Mecanizado de precisión de alta velocidad
· Compatibilidad avanzada con CAM
· Control mejorado del acabado superficial.
· Procesamiento confiable de geometrías complejas
Antes de que comience la producción, nuestro equipo de ingeniería proporciona:
· Análisis de fabricabilidad
· Revisión de tolerancia
· Optimización de la estrategia de mecanizado
· Recomendaciones de acabado superficial
Esto ayuda a los clientes a reducir los riesgos de diseño y mejorar la eficiencia de fabricación.
Lograr un acabado superficial confiable en el mecanizado de 5 ejes para piezas de aluminio de precisión requiere la combinación de equipos avanzados, procesos de mecanizado optimizados y soporte de ingeniería experimentado.
Para aplicaciones como carcasas ópticas y electrónica de alta gama, la rugosidad de la superficie afecta directamente la calidad, el rendimiento y la confiabilidad del producto.
Con:
· 26 años de experiencia en fabricación CNC.
· Más de 400 máquinas CNC avanzadas
· Centros de mecanizado de 5 ejes Röders y Mazak
· Ingeniería profesional y soporte DFM.
Dawang Precision ofrece soluciones de mecanizado de alta calidad para componentes complejos de aluminio.
Envíe sus dibujos STEP o PDF a nuestro equipo de ingeniería hoy para una evaluación DFM gratuita. Nuestros ingenieros revisarán su diseño, brindarán recomendaciones de optimización y responderán dentro de las 24 horas.
Obtenga más información sobre el acabado superficial Ra 0.4, la selección de aleaciones de aluminio, los métodos de inspección y los factores que afectan la calidad del mecanizado de 5 ejes.
Ra 0,4 se refiere a un valor medio de rugosidad superficial de aproximadamente 0,4 micrómetros. Se especifica comúnmente para componentes de precisión donde la calidad de la superficie afecta el rendimiento, la apariencia, el sellado, la fricción o el ensamblaje.
Lograr Ra 0,4 en piezas de aluminio requiere parámetros de corte optimizados, herramientas de corte adecuadas, programación CAM avanzada, fijaciones rígidas y condiciones estables de la máquina.
También se deben controlar cuidadosamente el estado de la herramienta, la velocidad del husillo, la velocidad de avance, la dirección de la trayectoria de la herramienta y las pasadas de acabado final.
Sí. El mecanizado de 5 ejes puede mejorar el acabado de la superficie manteniendo un ángulo de corte más adecuado, reduciendo el número de configuraciones y creando trayectorias de herramientas más suaves y continuas en superficies complejas.
También puede reducir los errores de reposicionamiento y minimizar las marcas de herramientas visibles entre áreas mecanizadas por separado.
Sí. Muchos componentes de aluminio pueden alcanzar Ra 0,4 directamente mediante el mecanizado CNC cuando la máquina, las herramientas de corte, los portapiezas y las trayectorias de herramientas de acabado están optimizados adecuadamente.
Sin embargo, el resultado final depende de la aleación, la geometría de la pieza, la accesibilidad de la herramienta y la dirección en la que se mide la rugosidad de la superficie.
Las aleaciones de aluminio comunes utilizadas para el mecanizado de precisión de alta calidad incluyen:
La mejor aleación depende de la resistencia requerida, el entorno de aplicación, la estabilidad dimensional y las expectativas de acabado superficial.
Ra 0,4 normalmente se verifica utilizando un perfilómetro o un probador de rugosidad de superficies calibrado. La dirección de medición, la longitud de muestreo, el valor de corte y la posición de inspección deben definirse de acuerdo con los requisitos del dibujo.
La precisión dimensional también se puede verificar utilizando una MMC, un sistema de medición óptica, un medidor de altura u otro equipo de inspección de precisión.
La geometría de la pieza tiene una influencia significativa en el acabado superficial alcanzable. Las paredes delgadas, las cavidades profundas, las esquinas internas estrechas, los voladizos largos de las herramientas y el acceso restringido a las herramientas pueden aumentar la vibración y reducir la estabilidad del mecanizado.
Agregar radios de esquina adecuados, mejorar la accesibilidad a las herramientas y evitar elementos profundos innecesarios puede ayudar a lograr un acabado más consistente.
Sí. Dawang Precision proporciona una evaluación DFM gratuita antes de la producción. Nuestro equipo de ingeniería puede revisar su dibujo, material, tolerancia, acabado superficial y características críticas para identificar posibles riesgos de fabricación.
También podemos recomendar ajustes prácticos de diseño, estrategias de mecanizado y métodos de inspección antes de que comience la fabricación.
