Komplexe Schieber und Heber: Lösung von Hinterschneidungsproblemen beim Formenbau großer Gehäuse

Schnelle Antwort

Bei der Herstellung großer Gehäuseformen können seitliche Öffnungen, Rippen, Schnappverbindungen, Vorsprünge und vertiefte Merkmale Hinterschneidungen erzeugen, die ein gerades Auswerfen verhindern. Ingenieure sollten zunächst unnötige Hinterschneidungen durch DFM beseitigen. Wenn die Geometrie funktionsfähig ist, können komplexe Schieber und Heber  äußere und innere Merkmale freigeben. Bei großen Haushaltsgerätegehäusen und Elektronikgehäusen hängen zuverlässige Ergebnisse vom Schiebeweg, dem Heberwinkel, der Abschaltgenauigkeit, dem Auswurf, dem Kühlraum, den Bearbeitungstoleranzen und der gesamten Formanordnung ab.

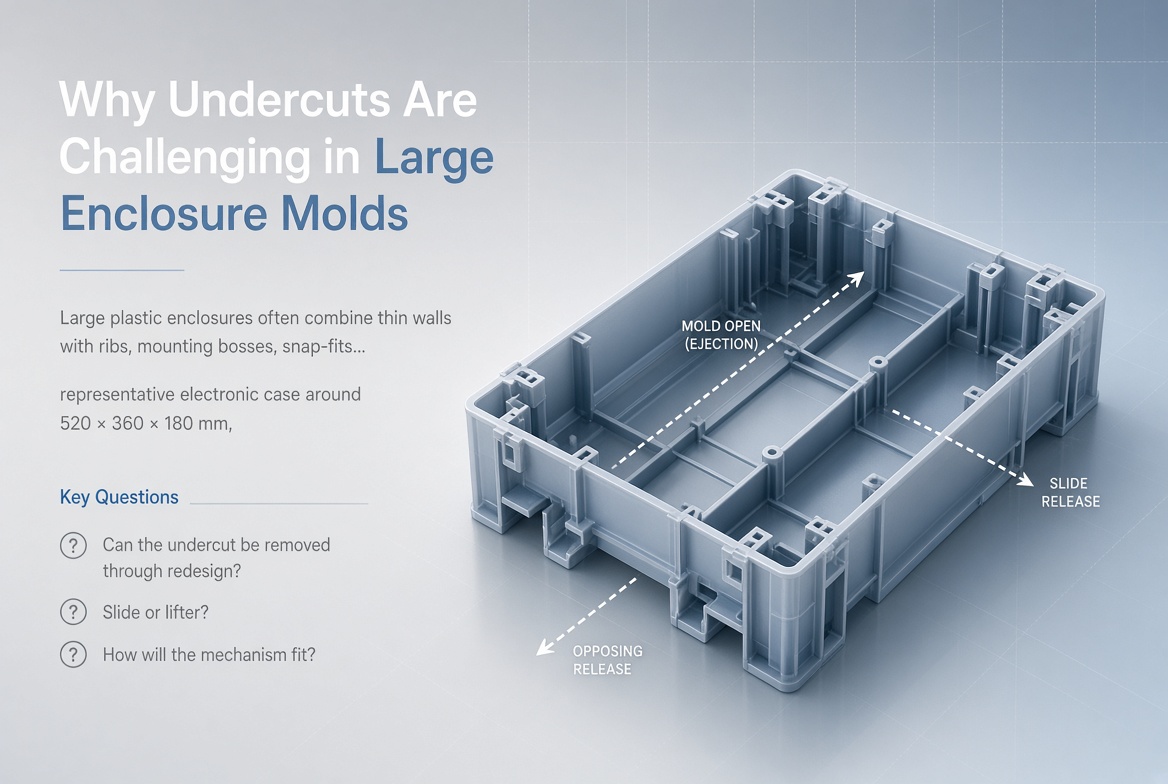

Warum Hinterschneidungen in großen Gehäuseformen eine Herausforderung darstellen

Große Kunststoffgehäuse kombinieren häufig dünne Wände mit Rippen, Befestigungsvorsprüngen, Schnappverschlüssen, Belüftungsöffnungen und Anschlussaussparungen.

Betrachten Sie ein repräsentatives elektronisches Gehäuse mit einer Größe von etwa 520 × 360 × 180 mm  und einer Nennwandstärke von 2,5–3,0 mm . Wenn die Merkmale in unterschiedliche Richtungen weisen, kann es sein, dass sich das Teil nicht entlang einer primären Formöffnungsrichtung löst.

Die wichtigsten technischen Fragen sind:

Kann der Hinterschnitt durch Neukonstruktion entfernt werden?

Wenn nicht, sollte die Form einen Schieber oder Heber verwenden?

Wie passt der Mechanismus in das gesamte Formenlayout?

Beim Spritzgießen muss das erstarrte Teil aus der Form gelöst werden, wodurch die Auswurfrichtung eine grundlegende Designbeschränkung darstellt.

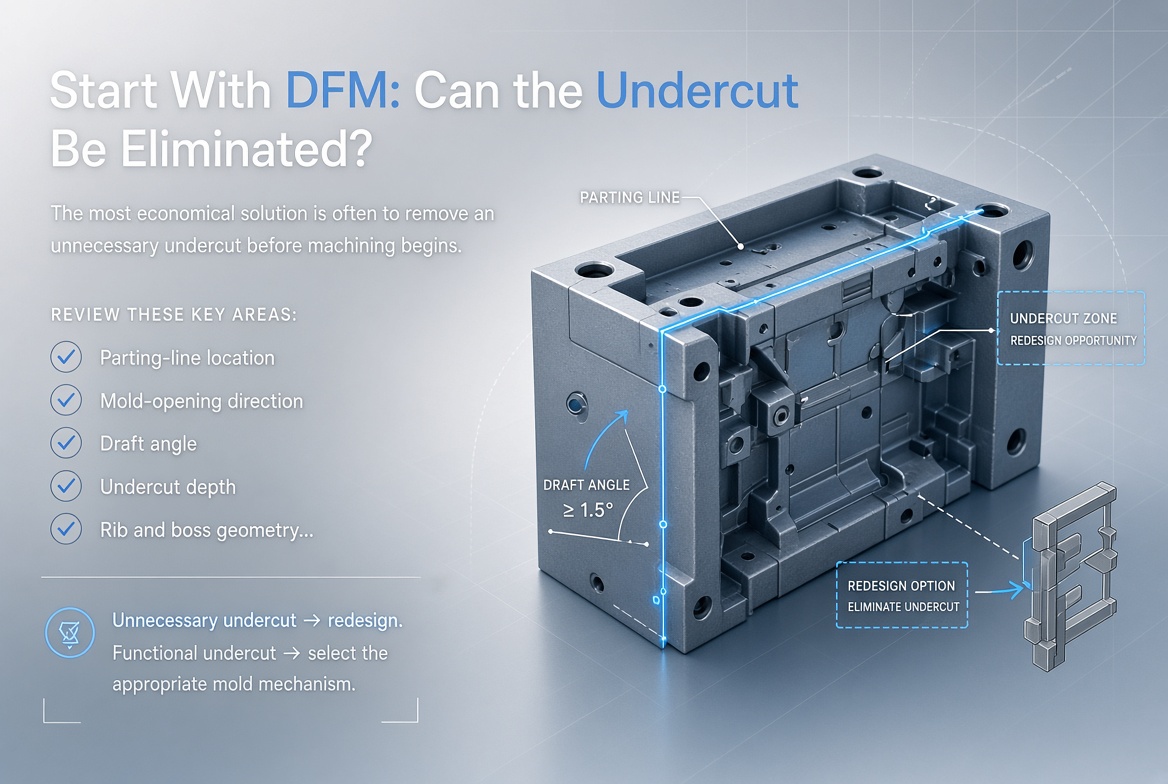

Beginnen Sie mit DFM: Kann der Undercut beseitigt werden?

Die wirtschaftlichste Lösung besteht oft darin, einen unnötigen Hinterschnitt vor Beginn der Bearbeitung zu entfernen.

Während des DFM überprüfen Ingenieure Folgendes:

Ort der Trennlinie

Formöffnungsrichtung

Entwurfswinkel

Hinterschnitttiefe

Rippen- und Nabengeometrie

Snap-Fit-Design

Auswurfrichtung

Zugänglichkeit des Werkzeugs

Eine kosmetische Aussparung kann manchmal so umgestaltet werden, dass sie der Öffnungsrichtung der Form folgt, während ein funktionsfähiger Schnappverschluss möglicherweise bestehen bleiben muss.

Die Grundregel lautet:

Unnötiger Unterschnitt → Neugestaltung.

Funktioneller Hinterschnitt → passenden Formmechanismus auswählen.

Dadurch kann die Komplexität der Werkzeuge reduziert werden, bevor der Stahl geschnitten wird.

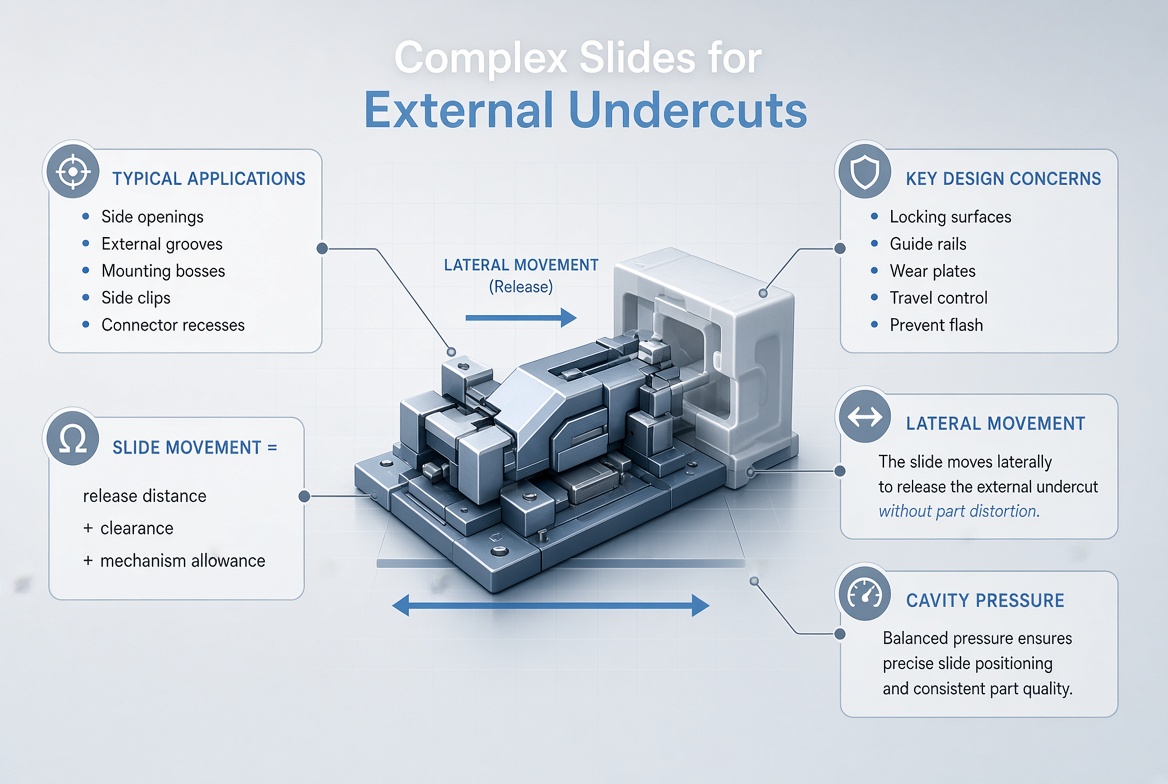

Komplexe Schienen für externe Hinterschnitte

Ein Schieber wird üblicherweise verwendet, wenn ein äußeres Merkmal ein gerades Öffnen der Form verhindert.

Typische Anwendungen sind:

Seitliche Öffnungen

Außenrillen

Montagevorsprünge

Seitliche Clips

Steckeraussparungen

Der Schlitten bewegt sich seitlich, um das Merkmal vor dem Auswerfen freizugeben.

Für einen repräsentativen Außenhinterschnitt von 8 mm muss der Schieber über den Störpunkt hinausfahren und ausreichend Freigabespiel bieten.

Die Designbeziehung kann wie folgt vereinfacht werden:

Schlittenbewegung = Auslöseweg + Spiel + Mechanismuszugabe

Während des Einspritzens wirkt der Hohlraumdruck gegen den Schieber, daher sind geeignete Verriegelungs- und Stützflächen erforderlich, um Bewegungen und Grate zu verhindern. Große Schlitten erfordern außerdem eine sorgfältige Kontrolle von Führungsschienen, Verschleißplatten, Verfahrwegen und angrenzenden Formkomponenten.

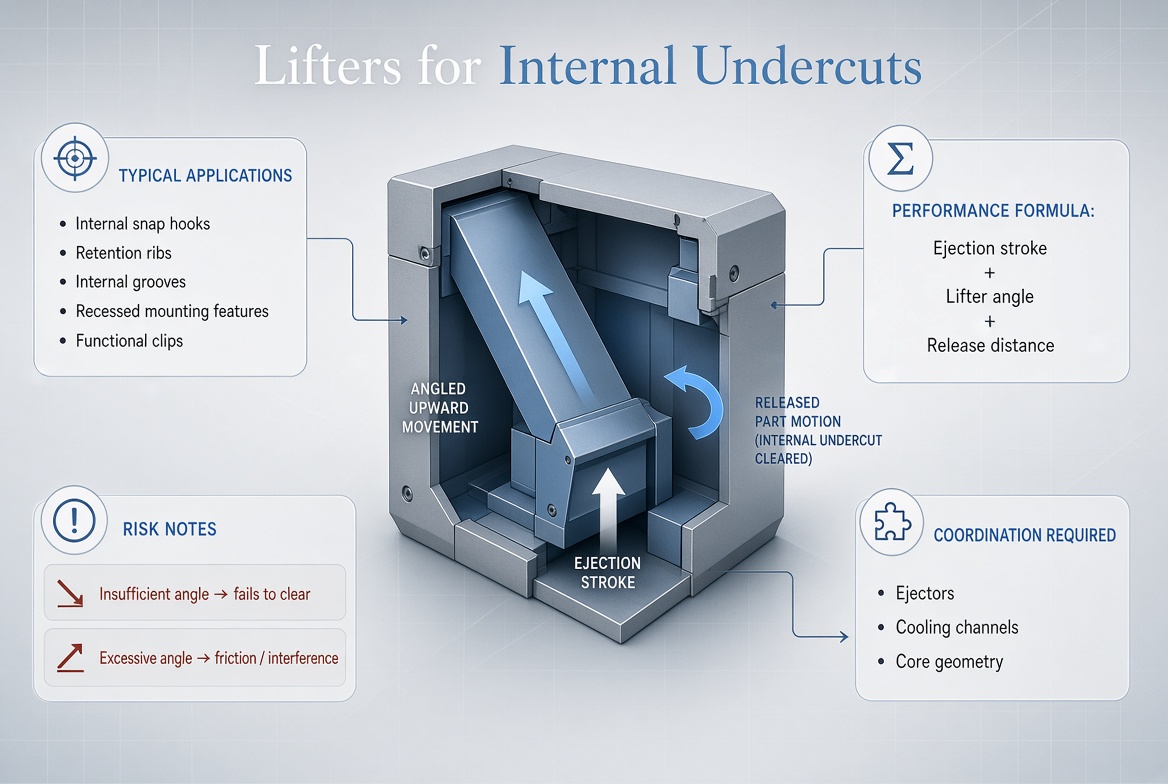

Heber für interne Hinterschnitte

Ein Heber wird typischerweise für interne Hinterschneidungen verwendet, die nicht durch gerades Auswerfen gelöst werden können.

Typische Anwendungen sind:

Interne Karabinerhaken

Halterippen

Interne Rillen

Einbau-Montagefunktionen

Funktionelle Clips

Ein Lifter kombiniert den Auswurf nach oben mit einer Winkelbewegung. Seine Leistung hängt ab von:

Auswurfhub + Heberwinkel + Freigabeweg

Ein unzureichender Winkel kann dazu führen, dass der Hinterschnitt nicht frei wird, während ein zu großer Winkel die Reibung oder Interferenz mit den umgebenden Rippen erhöhen kann.

In großen Elektronikgehäusen müssen Heber auch auf Ejektoren, Kühlkanäle und Kerngeometrie abgestimmt werden.



Rutsche vs. Heber

Dies ist eine praktische Richtlinie, keine absolute Regel. Komplexe Teile erfordern möglicherweise eine Kombination aus Schlitten, Hebern oder speziellen Kernmechanismen.



Bearbeitungsherausforderungen beim Formenbau für große Gehäuse

Die eigentliche Herausforderung beginnt, wenn der Mechanismus von CAD auf Stahl umgestellt wird.

Ein repräsentativer Prozess ist:

Stahlvorbereitung → Grobe CNC-Bearbeitung → Wärmebehandlung/Spannungsentlastung → Halbbearbeitung → Fünf-Achsen-Bearbeitung → Erodieren → Schleifen → Montage → Montage → Inspektion → Probeeinspritzung

Bei der Grobbearbeitung wird das meiste Material entfernt, während auf kritischen Oberflächen ein kontrollierter Bestand verbleibt. Durch die Vorbearbeitung wird eine stabile Geometrie vor der endgültigen Endbearbeitung hergestellt.

Bei komplexen Schlitten- und Hebekomponenten kann die Fünf-Achsen-Bearbeitung den Werkzeugzugang verbessern und den Rüstaufwand reduzieren. EDM eignet sich für schmale Schlitze, tiefe Merkmale, scharfe Details oder schwer zugängliche Bereiche.

Kritische Absperr- und bewegliche Oberflächen sollten vor dem Zusammenbau überprüft werden, da Maßfehler zu Gratbildung, Fehlausrichtung oder vorzeitigem Verschleiß führen können.

Dawang Precision verfügt über 26 Jahre Erfahrung in der Herstellung und über 400 fortschrittliche Werkzeugmaschinen , darunter Fünf-Achsen-Bearbeitungszentren von Röders und Mazak , die komplexe Formkomponenten und Präzisionsbearbeitungsanforderungen unterstützen.



Toleranzkontrolle für Schlitten und Heber

Toleranzen sollten entsprechend der Funktion zugewiesen werden, anstatt jede Dimension unnötig eng zu machen.

Zu den kritischen Inspektionsbereichen gehören:

Folienpositionierung

Standort des Lifters

Absperrflächen

Ausrichtung der Führung

Hohlraum-/Kernanpassung

Positionierung des Auswerfers

Abmessungen der Funktionsteile

Wenn beispielsweise ein Schieber die Öffnung eines Steckverbinders steuert, wirkt sich seine Position direkt auf das Formelement aus. Eine nicht funktionsfähige Oberfläche erfordert möglicherweise nicht die gleiche Toleranz.

Eine kontrollierte Strategie ist:

Schruppaufmaß → Vorschlichten → Endschlichten → Inspektion

Dadurch werden Maßkontrolle und Bearbeitungskosten ausgeglichen.



Optimierung des Formenlayouts

Für ein großes Gehäuse sind möglicherweise mehrere Schieber, Heber, Auswerfer und Kühlkreisläufe erforderlich.

Ingenieure müssen Folgendes prüfen:

Schlittenweg → Heberhub → Auswurf → Kühlspalt → Formbasisumhüllung → Maschineninstallation

Ein unabhängig funktionierender Schieber kann unpraktisch werden, wenn ein Kühlkanal oder eine Ejektorbank den gleichen Platz einnimmt.

Daher sollte das Formlayout  vor der detaillierten Bearbeitung überprüft werden. Das Ziel besteht nicht darin, Mechanismen hinzuzufügen, sondern die einfachste zuverlässige Struktur zu schaffen, die in der Lage ist, die erforderliche Geometrie wiederholt herzustellen.



Testinjektion und Prozess-Feedback

Der erste Formversuch sollte technische Daten liefern und nicht nur ein Gut/Schlecht-Ergebnis.

Bei großen Gehäusen können Ingenieure Folgendes prüfen:

Blitz

Nichtübereinstimmung der Trennlinie

Auswurfspuren

Verzug

Einfallstellen

Kritische Dimensionen

Schnappverschluss

Ausrichtung des Steckers

Wenn ein Montagevorsprung nicht richtig positioniert ist, kann die Ursache an der Formgeometrie, der Materialschrumpfung, der Packung, dem Kühlungleichgewicht oder der Auswurfspannung liegen.

Auch ABS, PC/ABS, Polycarbonat und glasfaserverstärkte Kunststoffe weisen unterschiedliche Schrumpf- und Verarbeitungseigenschaften auf. Die Einspritzparameter sollten sich daher an der ausgewählten Materialqualität und den Lieferantenempfehlungen orientieren.



Von der STEP-Datei zur Produktionsform

Ein zuverlässiger Arbeitsablauf für die Herstellung großer Gehäuseformen  ist:

STEP/PDF → DFM-Überprüfung → Hinterschnittanalyse → Trennlinie → Formlayout → Schieber-/Heberdesign → CNC/EDM → Inspektion → Montage → Probeeinspritzung → Optimierung

Dies hilft dabei, Mechanismuskonflikte zu erkennen, bevor mit der größeren Bearbeitung begonnen wird.

Für Beschaffungsteams hängen die Werkzeugkosten nicht nur von der Formgröße ab. Die Anzahl der Schlitten/Heber, die Komplexität der Bearbeitung, Erodiermaschinen, Stahlauswahl, Toleranzen, Kühlung, Montage und Versuchsoptimierung tragen alle zu den Endkosten bei.



Letzter Imbiss

Beim erfolgreichen Formenbau für große Gehäuse  geht es nicht nur darum, Schieber und Heber hinzuzufügen. Der bessere Ansatz besteht darin, beim DFM Hinterschneidungen zu identifizieren, unnötige Geometrie wo möglich zu eliminieren und den einfachsten und zuverlässigsten Mechanismus für Funktionsmerkmale auszuwählen.

Bei großen Haushaltsgerätegehäusen und Elektronikgehäusen liegt der Schlüssel in der Koordination komplexer Schieber und Heber, Bearbeitungsgenauigkeit, Formlayout, Kühlung, Auswurf, Toleranzen und Testrückmeldungen  in einem wiederholbaren Produktionssystem.
