So wählen Sie einen CNC-Drehhersteller für Prototypen und Produktion aus

Schnelle Antwort

Um einen CNC-Drehhersteller auszuwählen, bewerten Sie dessen Erfahrung mit ähnlichen Teilen und Materialien, die Maschinenkapazität, die Toleranzkontrolle, das Inspektionssystem, die DFM-Unterstützung, die Produktionskapazität und die technische Kommunikation – und nicht nur den Stückpreis.

Bei der Prototypenbearbeitung legen Sie Wert auf schnelles technisches Feedback und Designflexibilität. Konzentrieren Sie sich bei der Produktionsbearbeitung auf Wiederholbarkeit, Qualitätsdokumentation, Kapazität, Rückverfolgbarkeit und Lieferung. Das richtige CNC-Drehunternehmen sollte in der Lage sein, Ihre Teile vom ersten Prototypen bis zur Kleinserien- und Massenproduktion zu unterstützen.

Worauf sollten Sie bei einem CNC-Drehhersteller achten?

Die Ausstattungsliste eines Lieferanten allein beweist nicht, dass diese für Ihr Projekt geeignet ist. Ingenieure und Beschaffungsmanager sollten bewerten, ob das tatsächliche Fertigungssystem mit dem Teil übereinstimmt.

Dies bietet eine stärkere Grundlage für die Lieferantenauswahl als ein reiner Preisvergleich.

1. Beginnen Sie mit einer vollständigen Anfrage für CNC-Drehen

Stellen Sie vor dem Vergleich von Lieferanten sicher, dass diese die gleichen Anforderungen stellen.

Senden Sie sowohl ein 3D-CAD-Modell als auch eine PDF-Konstruktionszeichnung .  nach Möglichkeit Ihre Angebotsanfrage sollte Folgendes enthalten:

·  Material und Qualität

·  kritische Abmessungen und Toleranzen

·  GD&T-Anforderungen

·  Gewinde und Passungen

·  Oberflächenrauheit

·  Wärmebehandlung oder Endbearbeitung

·  Prototypen- und Produktionsstückzahlen

·  Inspektionsanforderungen

·  Gewünschter Liefertermin

Dies ist wichtig, da scheinbar einfache gedrehte Komponenten kritische Merkmalsbeziehungen enthalten können.

Beispielsweise kann jeder Durchmesser einer Welle innerhalb der Toleranz liegen, während die Montage des Teils dennoch fehlschlägt, weil die Lagerzapfen eine übermäßige Unrundheit aufweisen.

Ein kompetenter Zulieferer für kundenspezifisches CNC-Drehen  sollte daher verstehen, welche Funktionen die Steuerungsfunktion haben – und nicht einfach jede Abmessung gemäß der Zeichnung bearbeiten.

2. Passen Sie die Ausrüstung des Herstellers an Ihr Teil an

Unterschiedliche Drehteile erfordern unterschiedliche Maschinenkonfigurationen.

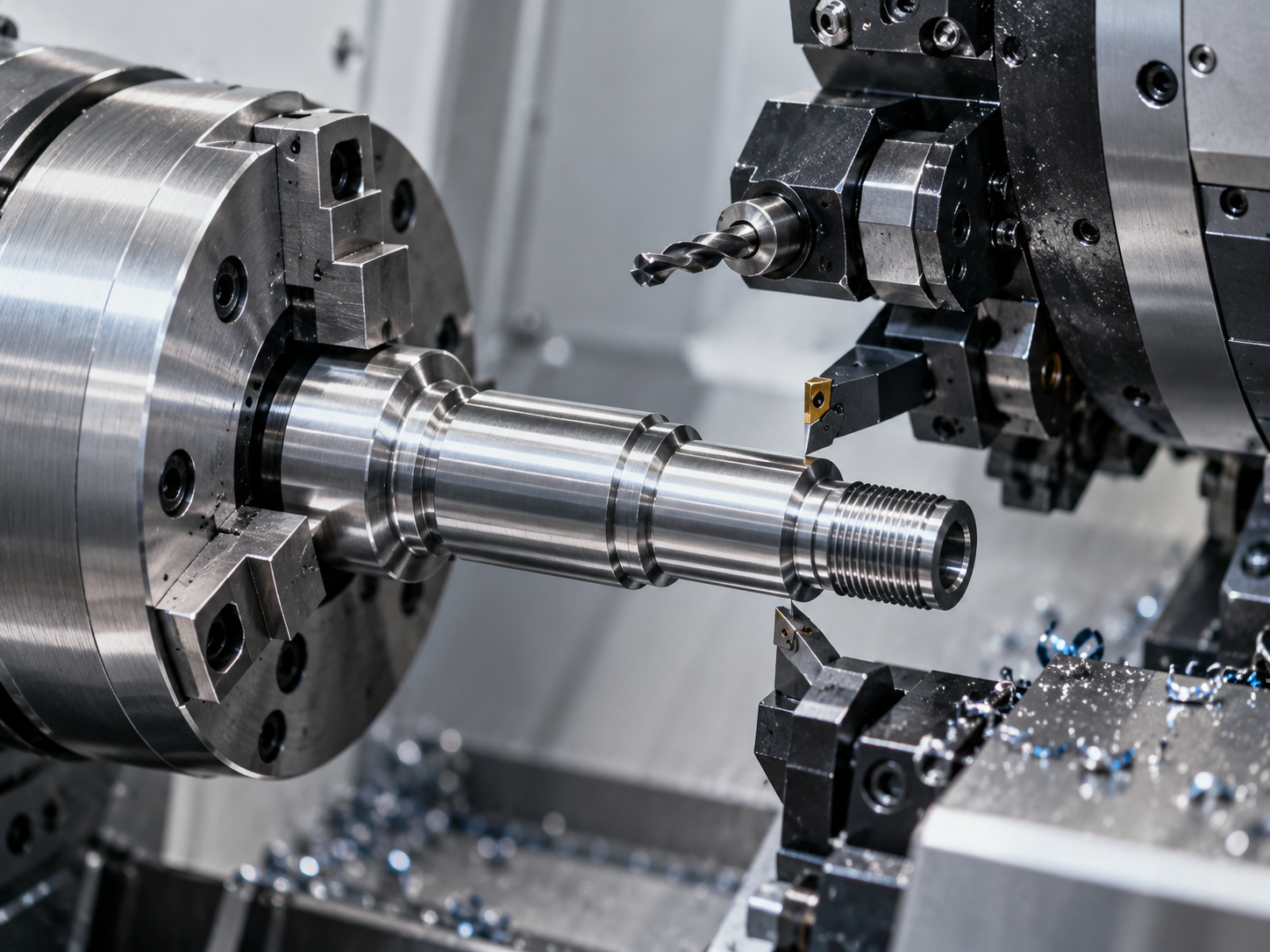

Standard-CNC-Drehmaschinen können effizient Wellen, Buchsen, Stifte, Abstandshalter und Beschläge herstellen. Teile, die Querbohrungen, Abflachungen, Schlitze, außeraxiale Merkmale oder mehrere bearbeitete Flächen enthalten, können von angetriebenen Werkzeugen, Gegenspindeln, der Y-Achsen-Fähigkeit oder Dreh-Fräs-Ausrüstung profitieren.

Stellen Sie sich eine Komponente vor, die Folgendes erfordert:

Drehen → Gewindeschneiden → Querbohren → Fräsen → Abstechen

Durch die Durchführung mehrerer Vorgänge in einem Setup können Handhabung und Bezugspunktübertragungen reduziert und gleichzeitig die Prozesskonsistenz verbessert werden.

Anstatt nur „Welche Maschinen haben Sie?“ zu fragen , fragen Sie den Hersteller von CNC-Drehmaschinen:

„Wie würden Sie dieses Teil herstellen?“

Bewerten Sie für Produktionsprogramme auch Maschinenredundanz, Stangenzuführung oder Automatisierungsfähigkeit, Werkzeugverwaltung und verfügbare Kapazität. Ein Lieferant, der in der Lage ist, 10 Prototypen herzustellen, ist möglicherweise nicht unbedingt auf 5.000 wiederkehrende Teile vorbereitet.

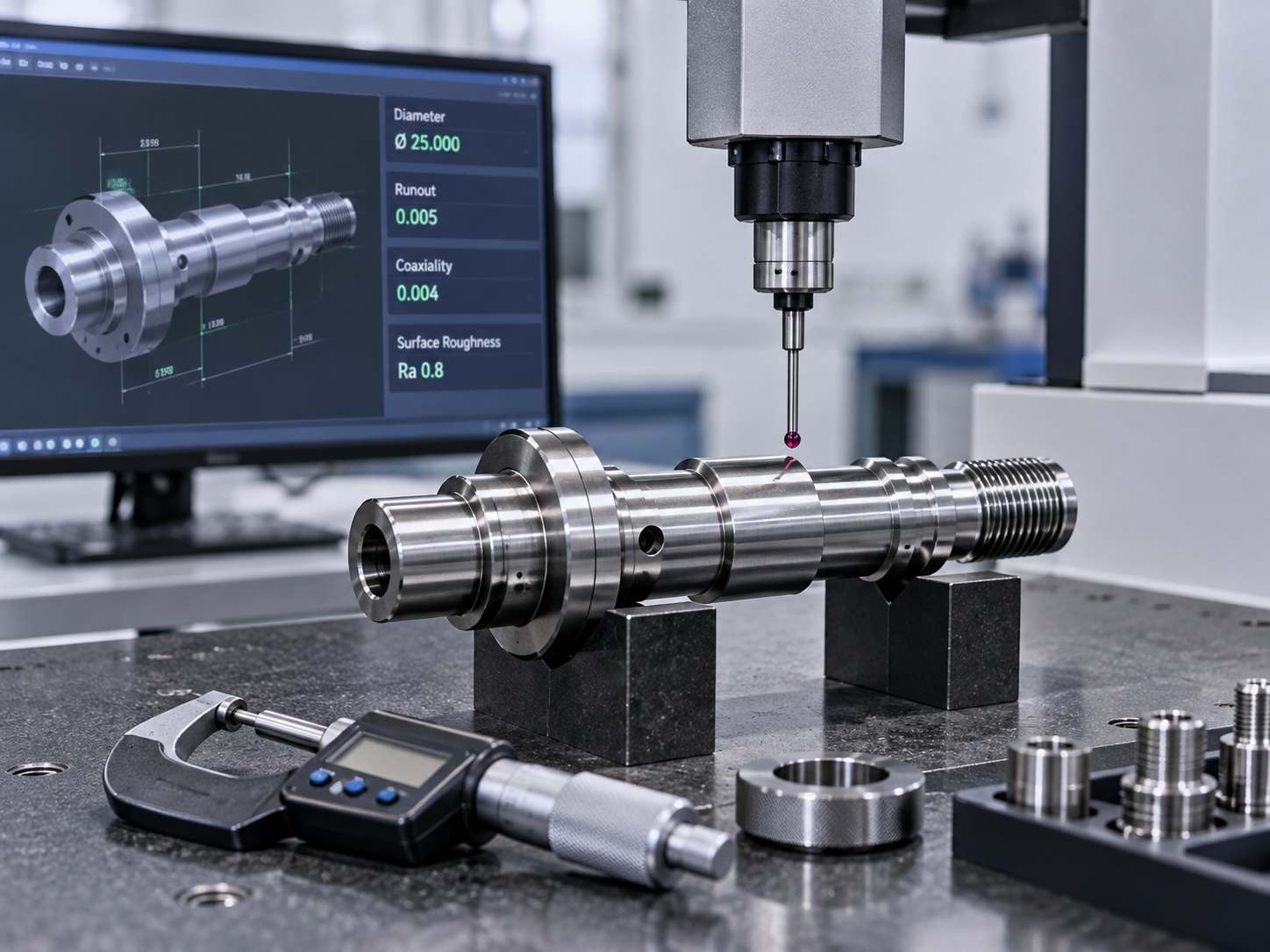

3. Bewerten Sie Toleranz und Qualitätskontrolle

Wählen Sie einen Lieferanten nicht nur aufgrund seiner engsten beworbenen Toleranz aus.

Die nützlichere Frage ist:

Wie werden Sie die kritischen Merkmale meinerseits bearbeiten und prüfen?

Zu den allgemeinen Anforderungen an Präzisionsdrehteile gehören:

·  Durchmessertoleranz

·  Konzentrizität und Koaxialität

·  Rund- oder Totalschlag

·  Gewindegenauigkeit

·  Paarungspassungen

·  Oberflächenrauheit

Nicht jedes Feature erfordert die gleiche Präzision. Die Anwendung von ±0,01 mm, wo ±0,05 mm die Funktion erfüllen, kann die Bearbeitungszeit, die Prüfkosten und das Ausschussrisiko erhöhen, ohne das Produkt zu verbessern.

Ein kompetenter Drehlieferant  sollte qualitätskritische Abmessungen identifizieren und sie mit einem geeigneten Prüfplan abgleichen.

Je nach Bauteil kann die Prüfung Mikrometer, Bohrungslehren, Gewindelehren, optische Messungen, KMG-Prüfungen oder Oberflächenrauheitsmessungen umfassen.

Für wiederkehrende Produktionen oder OEM-Lieferungen sollten Käufer auch die Anforderungen an Materialzertifikate, Erstmusterberichte, Chargenrückverfolgbarkeit, Maßaufzeichnungen, Kalibrierung und Revisionskontrolle bestätigen.

4. Fragen Sie, wie der Lieferant mit den Herausforderungen beim CNC-Drehen umgeht

Präzisionsdrehen wird bei schlanker Geometrie, dünnen Wänden, engen Toleranzen und schwer zu bearbeitenden Materialien schwieriger.

Lange oder schlanke Schäfte

Schnittkräfte können zu Durchbiegung, Rattern, Konizität und Maßabweichungen führen. Abhängig von der Geometrie können die Lösungen einen Reitstock oder eine Lünettenhalterung, eine geeignete Wendeschneidplattengeometrie, eine kontrollierte Schnitttiefe und separate Schrupp- und Schlichtdurchgänge umfassen.

Dünnwandige Komponenten

Der Spanndruck und die Schnittkräfte können dünne zylindrische Teile verformen. Weiche Backen, kontrollierte Spannkraft, gleichmäßiger Materialabtrag und leichte Schlichtschnitte können dazu beitragen, Verformungen zu reduzieren.

Schwierige Materialien

Edelstahl, Titan, gehärtete Stähle und andere anspruchsvolle Legierungen können Hitze, Kaltverfestigung, Probleme bei der Spankontrolle und beschleunigten Werkzeugverschleiß verursachen.

Ein qualifizierter Hersteller sollte Schnittgeschwindigkeit, Vorschubgeschwindigkeit, Schnitttiefe, Wendeplattengeometrie, Kühlmittelstrategie und Werkzeugwechselintervalle  entsprechend den tatsächlichen Material- und Toleranzanforderungen auswählen.

Für Ingenieure kommt es darauf an, ob der Lieferant erklären kann, wie diese Bearbeitungsrisiken kontrolliert werden – und nicht einfach nur behaupten kann, dass das Material bearbeitbar ist.

5. Überprüfen Sie die DFM-Fähigkeit des Lieferanten

Eine nützliche DFM-Überprüfung identifiziert Fertigungsprobleme, bevor mit der Bearbeitung begonnen wird.

Zu den häufigsten DFM-Problemen bei CNC-Drehteilen gehören:

·  unnötig enge Toleranzen

·  zu große Gewindetiefe

·  tiefe oder kleine Bohrungen

·  dünne Wände

·  schwieriger Zugang zum Werkzeug

·  Überhöhte Anforderungen an die Oberflächenbeschaffenheit

·  Funktionen, die zusätzliche Setups erfordern

Wenn Sie beispielsweise eine unkritische Toleranz von ±0,01 mm auf ±0,05 mm ändern, können sich die Endbearbeitungs- und Inspektionsanforderungen verringern, während die größere Toleranz weiterhin den funktionalen Anforderungen entspricht.

Bei einem guten DFM geht es nicht darum, jede Komponente einfacher zu bearbeiten. Es geht darum, funktionskritische Funktionen zu schützen und gleichzeitig unnötige Herstellungskosten und Risiken zu vermeiden.

Dies ist besonders wertvoll beim Übergang von der Prototypenbearbeitung zur Produktion.

6. Kann der Hersteller vom Prototyp zur Produktion skalieren?

Prototypen- und Produktionsprogramme erfordern unterschiedliche Stärken.

Während der Produktentwicklung können sich Abmessungen und Merkmale häufig ändern. Nach der Designvalidierung verlagern sich die Prioritäten hin zu stabilen Aufbauten, Werkzeugen, Inspektion, Zykluszeit, Chargenkonsistenz und Kosten.

Ein CNC-Drehhersteller  , der sowohl Prototypen als auch die Produktion unterstützt, kann bei steigenden Stückzahlen das Wissen über die kritischen Merkmale des Teils behalten.

Produktionsmethoden können sich durch spezielle Vorrichtungen, optimierte Werkzeuge, Stangenzuführung oder Automatisierung ändern. Wichtig ist, dass die Toleranz- und Qualitätsanforderungen während des Übergangs kontrolliert bleiben.

7. Vergleichen Sie CNC-Drehangebote über den Stückpreis hinaus

Zwei Lieferanten können dieselbe Zeichnung mit unterschiedlichen Annahmen anbieten.

Bevor Sie die Preise vergleichen, vergewissern Sie sich, dass in jedem Angebot Folgendes enthalten ist:

Ein niedrigerer Kostenvoranschlag kann auf Unterschiede im Material, der Toleranzauslegung, der Inspektion, der Endbearbeitung oder der Produktionsmethode zurückzuführen sein.

Für Beschaffungsmanager sind die Gesamtherstellungskosten und das Lieferrisiko die bessere Messgröße . Nacharbeit, Ausschussteile, verspätete Lieferungen, Montagefehler und Entwicklungsaufwand können einen kleinen Unterschied im Stückpreis schnell wettmachen.

8. Bewerten Sie die technische Kommunikation

Kommunikation ist Teil der Fertigungsfähigkeit.

Bei kundenspezifischen Teilen ist häufig eine Klärung von Toleranzen, Gewinden, Materialien, Oberflächen, Zeichnungsänderungen oder DFM-Änderungen erforderlich. Ein zuverlässiges CNC-Drehunternehmen sollte technisch klare Antworten liefern und nicht nur bestätigen, dass ein Teil „bearbeitbar“ ist.

Bei der internationalen OEM-Beschaffung reduziert eine reaktionsschnelle technische Kommunikation auch Fehler zwischen Ausschreibung → Prototypengenehmigung → Produktion.

CNC-Drehen vom Prototyp bis zur Produktion bei Dawang Precision

Dawang Precision unterstützt CNC-Bearbeitungsprojekte von der Produktentwicklung und Prototypen bis hin zur Kleinserienfertigung, Massenproduktion und wiederkehrenden OEM-Lieferungen.

Mit 27 Jahren Erfahrung in der Präzisionsfertigung und mehr als 400 modernen Werkzeugmaschinen umfassen unsere Fertigungsressourcen CNC-Drehmaschinen sowie Fünf-Achsen-Bearbeitungssysteme von Röders und Mazak.

Bei Prototypen konzentriert sich unser Engineering-Team auf DFM, Herstellbarkeit, kritische Abmessungen und Design-Feedback. Bei der Produktion verlagert sich der Fokus auf stabile Prozesse, Toleranzkontrolle, Prüfplanung, Kapazität und wiederholbare Chargenqualität.

Unser Ziel ist nicht nur die Herstellung eines akzeptablen Prototyps, sondern auch die Entwicklung eines praktischen Herstellungsprozesses, der mit dem Projekt skaliert werden kann.

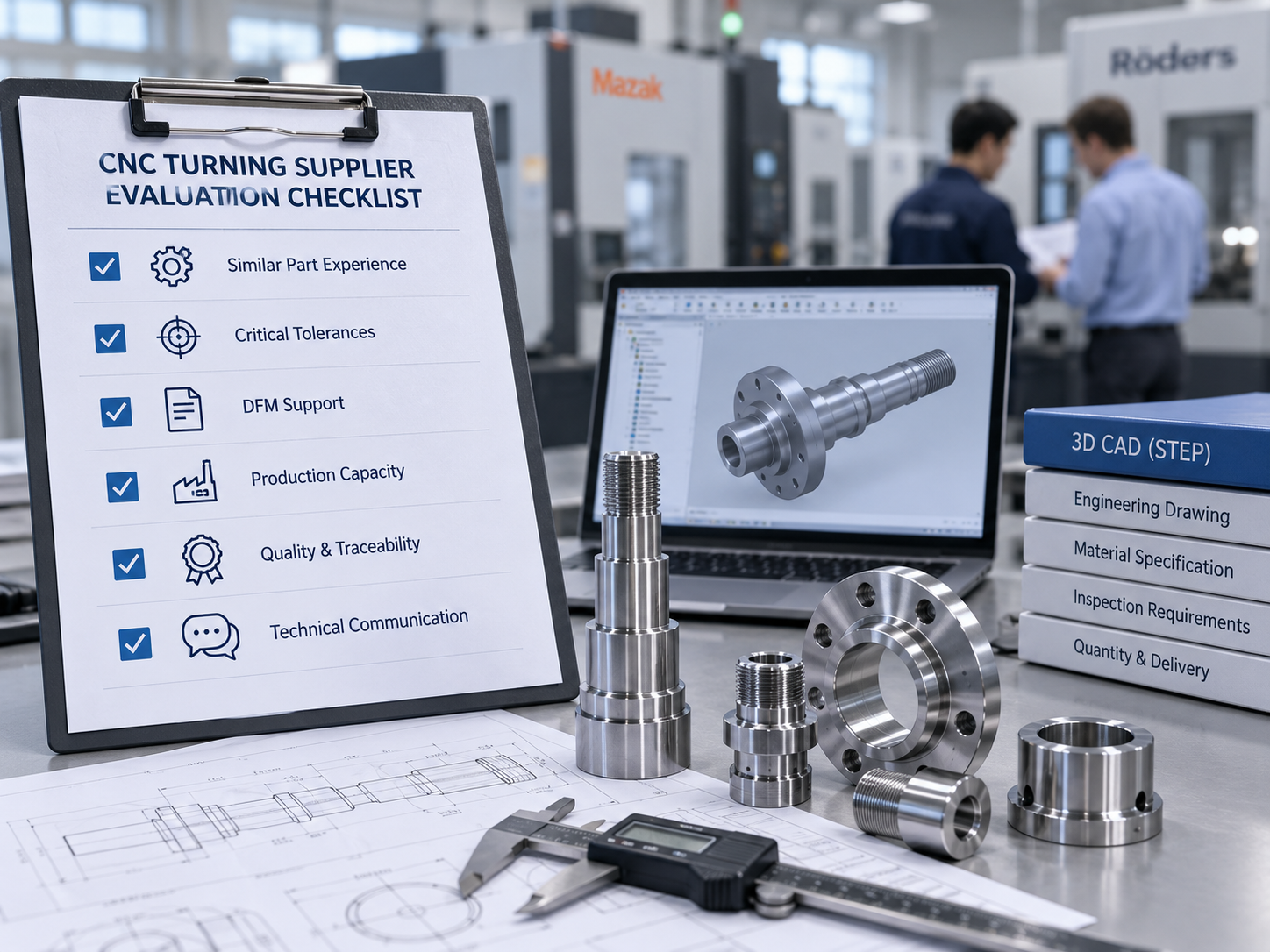

Checkliste für die Auswahl von CNC-Drehherstellern

Fragen Sie vor der Auswahl eines Lieferanten:

1. Haben sie ähnliche Materialien und Geometrien bearbeitet?

2. Wie werden kritische Toleranzen bearbeitet und geprüft?

3. Geben sie vor der Produktion DFM-Feedback?

4. Kann die Kapazität von Prototypen bis zur wiederkehrenden Produktion skaliert werden?

5. Können sie Rückverfolgbarkeit, Revisionskontrolle und technische Kommunikation aufrechterhalten?

Mithilfe dieser Fragen können Ingenieure und Beschaffungsteams den Herstellungsprozess hinter dem Angebot bewerten – und nicht nur den angebotenen Preis.

Häufig gestellte Fragen

1. Was soll ich für ein Angebot zum CNC-Drehen senden?

Senden Sie eine STEP-Datei und eine PDF-Zeichnung mit Materialqualität, Menge, kritischen Toleranzen, GD&T, Gewinden, Oberflächenbeschaffenheit, Sekundärbehandlungen, Prüfanforderungen und Lieferziel. Die Bereitstellung von Prototypen und erwarteten Produktionsmengen hilft dem Lieferanten bei der Bewertung der geeigneten Fertigungsstrategie.

2. Welche Toleranzen kann ein CNC-Drehhersteller erreichen?

Die erreichbare Toleranz hängt von Material, Geometrie, Teilegröße, Merkmalsbeziehungen, Maschineneinrichtung und Prüfmethode ab. Anstatt sich auf die von einem Lieferanten beworbene Mindesttoleranz zu verlassen, identifizieren Sie funktionskritische Abmessungen und fragen Sie, wie diese kontrolliert werden.

3. Kann ein CNC-Drehlieferant Prototypen und Massenproduktion abwickeln?

Ja, wenn der Lieferant eine flexible Prototypenbearbeitung mit ausreichender Produktionskapazität verbindet. Werkzeuge, Vorrichtungen, Schnittparameter oder Automatisierung können sich mit zunehmendem Volumen ändern, kritische Abmessungen und Qualitätsanforderungen sollten jedoch unter Kontrolle bleiben.

4. Wie soll ich CNC-Dreh-Angebote vergleichen?

Vergleichen Sie Angebote unter Verwendung identischer Material-, Mengen-, Toleranz-, Endbearbeitungs-, Inspektions- und Lieferanforderungen. Berücksichtigen Sie DFM-Unterstützung, Fertigungskapazität, Qualitätskontrolle, Kapazität und Lieferrisiko zusammen mit dem Stückpreis.

5. Woher weiß ich, ob ein CNC-Drehhersteller für die OEM-Produktion geeignet ist?

Achten Sie auf wiederholbare Bearbeitungsprozesse, ausreichende Kapazität, Inspektionsmöglichkeiten, Material- und Chargenrückverfolgbarkeit, Revisionskontrolle, Qualitätsdokumentation und zuverlässige technische Kommunikation. Bestätigen Sie außerdem, dass der Lieferant diese Kontrollen auch bei steigenden Bestellmengen aufrechterhalten kann.

Wählen Sie einen CNC-Drehhersteller basierend auf der Prozessfähigkeit aus

Die Wahl eines Herstellers von CNC-Drehmaschinen  ist nicht nur ein Preisvergleich. Es handelt sich um eine Entscheidung über Fertigungskapazität, Qualität, Skalierbarkeit und Lieferkettenrisiko.

Priorisieren Sie bei Prototypen die DFM-Unterstützung und Flexibilität. Konzentrieren Sie sich bei der Produktion auf Wiederholbarkeit, Inspektion, Kapazität, Rückverfolgbarkeit und Lieferung.

Ein praktischer Weg zur Lieferantenauswahl ist:

Zeichnungsprüfung → DFM → Prozessplanung → CNC-Drehen → Inspektion → Produktionsskalierung
