Leichtbau-Roboter: Spritzgegossene Getriebe und Halterungen aus hochfestem Kunststoff

Schnelle Antwort

Hochfester Kunststoffspritzguss  kann das Gewicht industrieller Roboterkomponenten reduzieren und gleichzeitig die für mechanische Baugruppen erforderliche Steifigkeit, Dimensionsstabilität, Verschleißfestigkeit und Wiederholgenauigkeit beibehalten.

Bei Roboterhalterungen, Leichtbaugetrieben, Getriebeträgern, Gehäusen und sekundären Getriebekomponenten können faserverstärkte Kunststoffe wie glasfaserverstärktes PA für ein hohes Steifigkeits-Gewichts-Verhältnis sorgen. POM, PBT, PPS und PEEK können in Betracht gezogen werden, wenn geringe Reibung, Verschleißfestigkeit, Temperaturstabilität oder höhere mechanische Leistung erforderlich sind.

Der Schlüssel liegt nicht einfach darin, Metall durch Kunststoff zu ersetzen. Erfolgreicher Leichtbau hängt davon ab, dass Materialauswahl, Strukturgeometrie, Formdesign, Einspritzparameter, Schrumpfungskontrolle und Funktionstoleranzen  als ein System entwickelt werden.

Warum Leichtbau in der Industrierobotik wichtig ist

Durch die Reduzierung der Masse bewegter Roboterbaugruppen kann das Gleichgewicht zwischen Nutzlast, Beschleunigung, Aktuatorlast und Energieverbrauch verbessert werden.

Dies macht technische Kunststoffe für Bauteile attraktiv, die nicht die gesamte primäre Strukturlast tragen. Beim Spritzgießen können auch Rippen, Vorsprünge, Befestigungselemente, Kabelführungen und andere Funktionen in eine einzige Komponente integriert werden, wodurch die Anzahl der Teile und die Komplexität der Montage reduziert werden.

Typische Anwendungen sind:

·  Roboterhalterungen und Sensorhalterungen

·  Leichte Getriebegehäuse

·  Getriebeträger und Sekundärräder

·  Motor- und Aktuatorgehäuse

·  Greiferkomponenten

·  Kabelmanagementkomponenten

Für Wellen mit hohem Drehmoment, primäre Lastpfade oder Anwendungen bei extremen Temperaturen bleibt Metall möglicherweise die bessere Wahl. Das technische Ziel besteht darin, jedes Material dort zu platzieren, wo es das beste Verhältnis von Leistung zu Gewicht bietet.

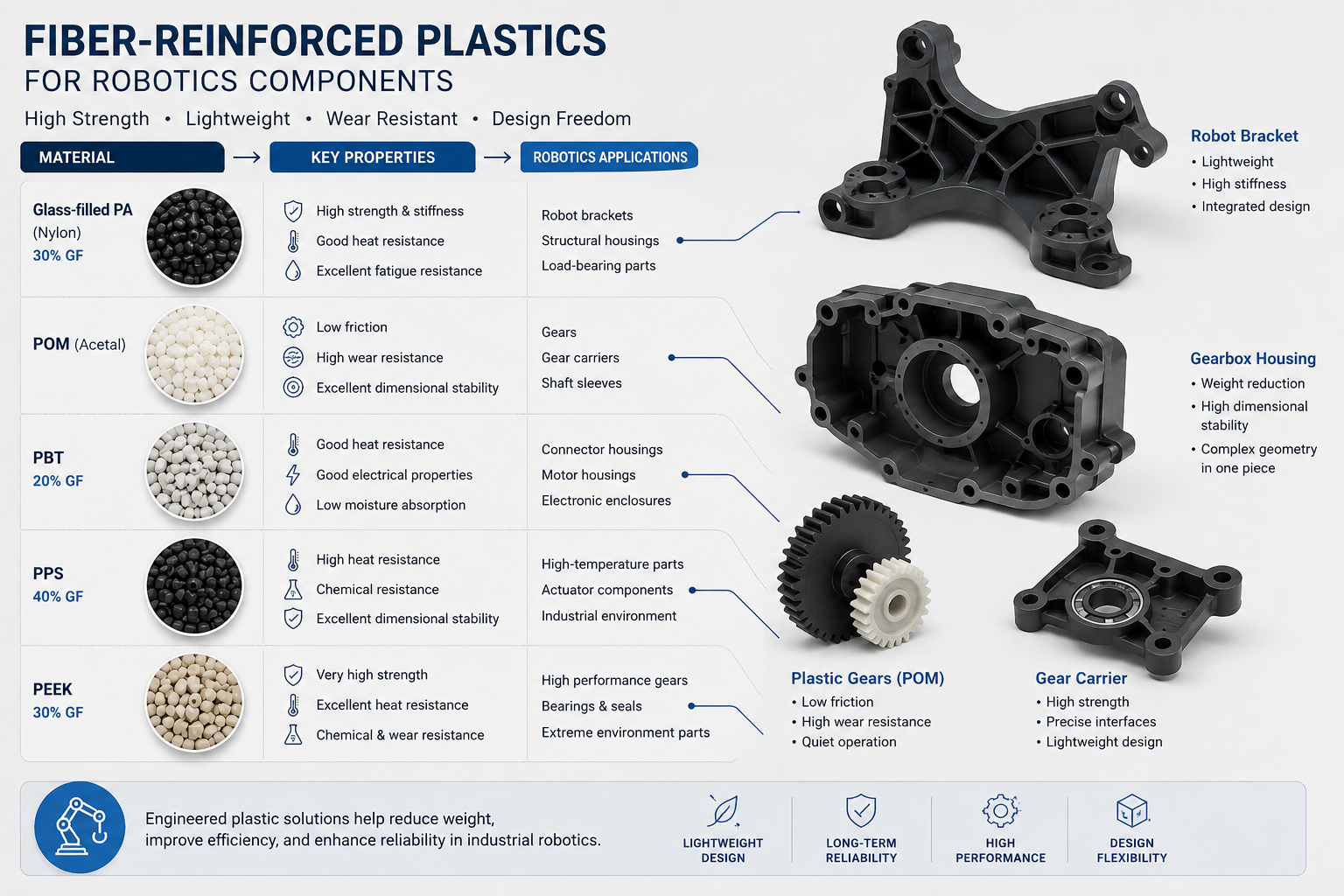

Materialauswahl für hochfestes Kunststoffspritzgießen

Das beste Polymer hängt von Belastung, Temperatur, Feuchtigkeit, Reibung, Verschleiß, Maßanforderungen und Produktionsvolumen ab.

Faserverstärkte Kunststoffe  können die Steifigkeit erhöhen, ohne einfach die Wandstärke zu erhöhen. Allerdings erzeugt die Faserorientierung auch ein gerichtetes mechanisches Verhalten und Schrumpfungsverhalten, weshalb die Angussposition und die Flussanalyse bei der DFM wichtig sind.

Für eine Roboterhalterung kann glasfaserverstärktes PA ein guter Kandidat sein, wenn Steifigkeit und geringe Masse Priorität haben. Für ein Präzisionsgetriebe ist POM möglicherweise besser geeignet, wenn geringe Reibung und Verschleißfestigkeit vorherrschen.

Wichtige technische Herausforderungen

1. Erhöhung der Steifigkeit ohne Gewichtszunahme

Wenn Sie eine Kunststoffwand einfach dicker machen, erhöht sich die Masse, während gleichzeitig das Risiko von Einfallstellen, inneren Spannungen, unterschiedlichem Schrumpfen und längeren Abkühlzyklen steigt.

Ein effizienteres Design verwendet:

·  Optimierte Wandstärke

·  Strukturrippen

·  Zwickel

·  Lokale Verstärkung

·  Lastpfadorientierte Geometrie

Die Rippenanordnung sollte der tatsächlichen Kraftrichtung folgen und nicht gleichmäßig um das Bauteil verteilt werden.

2. Aufrechterhaltung der Getriebeausrichtung

Ein geformtes Getriebegehäuse kann mehrere kritische Schnittstellen enthalten:

·  Lagerbohrungen

·  Lage der Getriebewellen

·  Motormontageflächen

·  Dübellöcher

·  Befestigungsmuster

·  Dichtflächen

Nicht jedes Maß benötigt die gleiche Toleranz.

Die kritische Toleranzkette sollte sich stattdessen auf die Merkmale konzentrieren, die den Lagersitz, die Wellenausrichtung, den Zahnradmittenabstand und die Wiederholbarkeit der Montage steuern.

Dieser funktionale Ansatz verhindert unnötig enge Toleranzen bei unkritischen Merkmalen und schützt gleichzeitig die Leistung des Getriebes.

3. Kontrolle der Getriebegenauigkeit und des Zahnflankenspiels

Die Leistung von Kunststoffzahnrädern hängt nicht nur von der Genauigkeit der Kavität ab.

Die endgültige Geometrie kann beeinflusst werden durch:

·  Schrumpfung des Harzes

·  Formtemperatur

·  Packungsdruck

·  Abkühlgeschwindigkeit

·  Faserorientierung

·  Feuchtigkeitsgehalt

·  Betriebstemperatur

Das Spiel muss auch auf Systemebene bewertet werden. Übermäßiges Spiel kann zu Positionierungsfehlern und Geräuschen führen, während unzureichendes Spiel zu Reibung und Zahnstörungen führen kann.

Aus diesem Grund sollten Zahnradgeometrie, Materialverhalten, Gehäuseausrichtung und Betriebsbedingungen gemeinsam bewertet werden.

4. Umgang mit Schrumpfung und Verzug

Ungleichmäßige Wandstärken, Faserausrichtung, Packung und Kühlung können zu unterschiedlichem Schrumpfen führen.

Bei einem leichten Getriebe kann selbst eine mäßige Verformung die Lagerausrichtung oder die Ebenheit der Montage beeinträchtigen.

Daher sollte die Verhinderung von Verzug mit der Teilegeometrie und der Formflussplanung beginnen und nicht nur mit Anpassungen an der Formmaschine nach Produktionsbeginn.

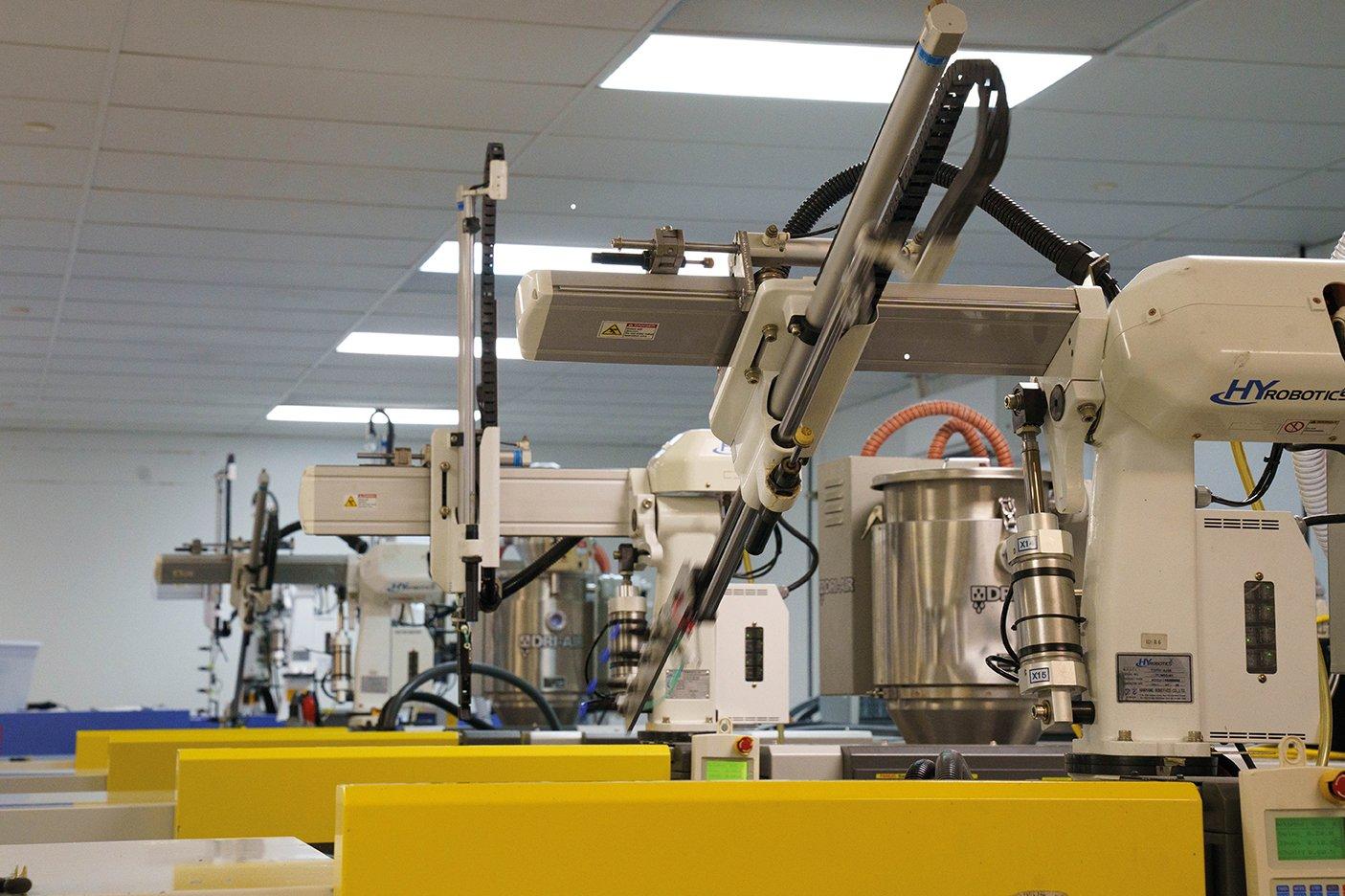

Technische Lösungen: Steuerung des Einspritzprozesses

Sobald Material und Geometrie festgelegt sind, bestimmen Prozessparameter, ob das Bauteil konsistent hergestellt werden kann.

Bei verstärkten Materialien ist die Anschnittposition besonders wichtig,  da sie die Faserorientierung und damit die lokale Steifigkeit und Schrumpfung beeinflusst.

Die Prozessvalidierung sollte ein wiederholbares Betriebsfenster festlegen, anstatt sich auf eine einzelne Maschineneinstellung zu verlassen.

DFM für Roboterhalterungen und Leichtbaugetriebe

DFM sollte abgeschlossen sein, bevor mit der Werkzeugbereitstellung begonnen wird.

Eine Robotikkomponente sollte überprüft werden auf:

Wandstärke:  Halten Sie die Abschnitte so gleichmäßig wie möglich und vermeiden Sie unnötige Materialansammlungen.

Rippen und Vorsprünge:  Fügen Sie strukturelle Verstärkung hinzu, ohne eine übermäßige lokale Dicke zu erzeugen.

Tiefgang:  Sorgen Sie für ausreichend Tiefgang für einen zuverlässigen Auswurf, ohne die Funktionsoberflächen zu beeinträchtigen.

Anschnittposition:  Berücksichtigen Sie Fließlänge, Bindenähte, Faserausrichtung und strukturelle Belastung.

Trennfuge:  Vermeiden Sie es, kritische Lager- oder Dichtungsschnittstellen direkt an ungünstigen Trennfugenbedingungen zu platzieren.

Auswurf:  Positionieren Sie die Auswerfer so, dass eine Verformung dünner oder präziser Merkmale verhindert wird.

Toleranzstrategie:  Kritische Funktionsmaße von unkritischen kosmetischen Maßen trennen.

Ein starker DFM-Prozess verbindet vier Variablen:

Material → Geometrie → Form → Prozess

Dies ist besonders wichtig für faserverstärkte Kunststoffe, da Materialverhalten und Formdesign direkten Einfluss auf das endgültige dimensionale Ergebnis haben.

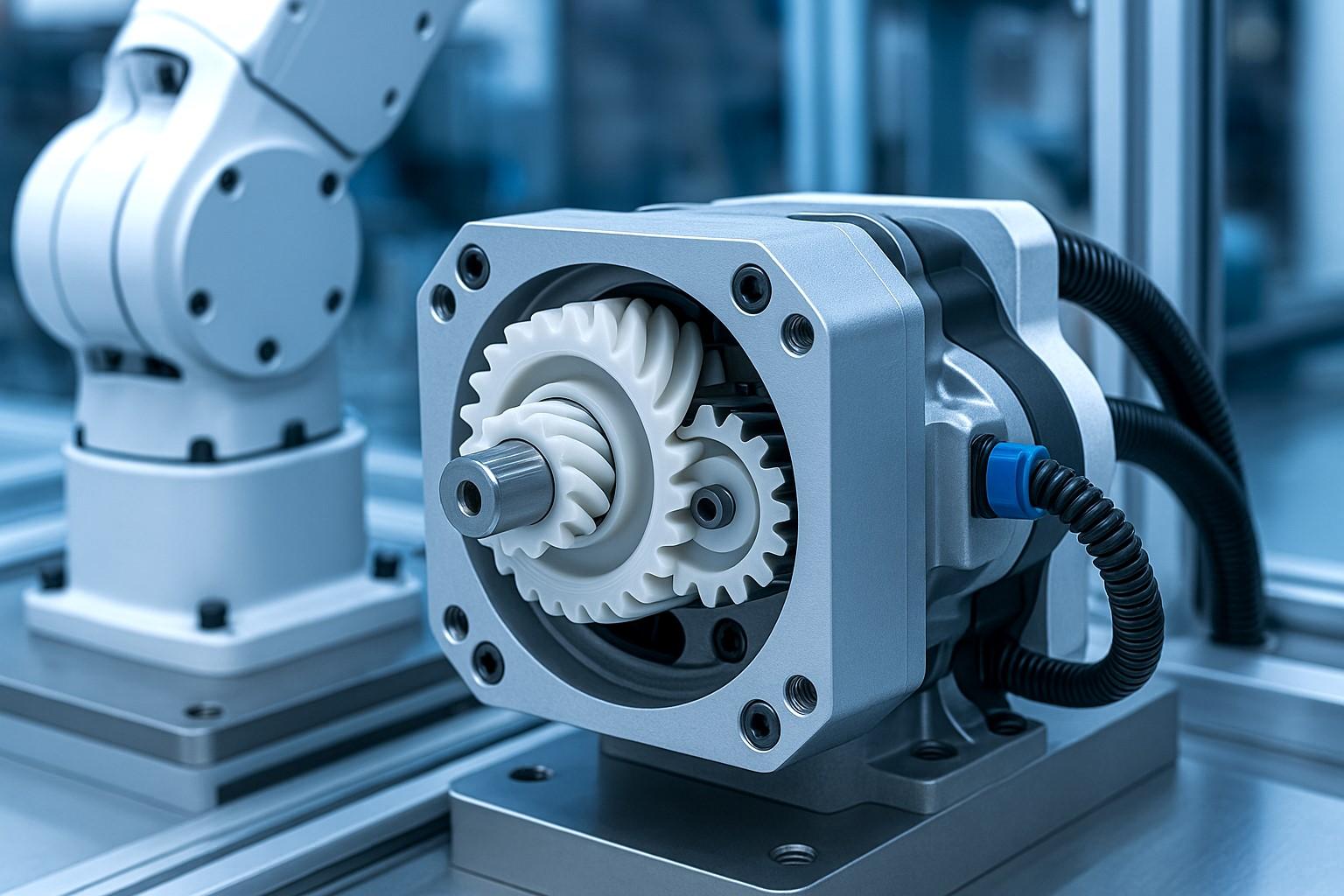

Technisches Beispiel: Leichtbau-Robotergetriebegehäuse

Stellen Sie sich ein Robotergetriebegehäuse vor, das ursprünglich als mehrteilige, bearbeitete Aluminiumbaugruppe konzipiert war.

Eine DFM-Überprüfung identifiziert mehrere nicht tragende Bereiche, die in verstärktes Polymer umgewandelt werden können. Anstatt die Wandstärke zu erhöhen, werden bei der Neugestaltung Strukturrippen und integrierte Befestigungsvorsprünge eingeführt.

Das Ingenieurteam dann:

1. Wählt ein geeignetes faserverstärktes Polymer aus.

2. Definiert Lagerbohrungen und Wellenpositionen als kritische Merkmale.

3. Optimiert die Gate-Platzierung um funktionale Lastpfade herum.

4. Bewertet Schrumpfungs- und Verzugsrisiken.

5. Validiert das geformte Gehäuse durch Maß- und Montageprüfung.

Das Ziel besteht nicht nur darin, das Gehäuse leichter zu machen. Ziel ist es, Masse und Teilekomplexität zu reduzieren und gleichzeitig die Schnittstellen beizubehalten, die die Getriebeleistung bestimmen.

Dies verdeutlicht, warum Leichtbau im Grunde ein Problem des Systemdesigns und nicht eine Übung zur Materialsubstitution ist.

Kunststoff vs. Aluminium für Roboterkomponenten

Kunststoff muss nicht überall Metall ersetzen.

Eine praktische Hybridarchitektur kann Metall für Wellen, Schnittstellen mit hohem Drehmoment und primäre Lastpfade verwenden , während verstärkte Kunststoffe für Gehäuse, Halterungen, Träger, Abdeckungen und sekundäre Mechanismen verwendet werden.

Qualitätskontrolle für Komponenten der Industrierobotik

Die Qualitätsprüfung sollte sich auf die funktionsbestimmenden Merkmale konzentrieren.

Zu den typischen kritischen Merkmalen eines Getriebegehäuses gehören:

·  Abmessungen der Lagerbohrung

·  Wellenmittenabstände

·  Lochposition

·  Ebenheit der Montage

·  Kritische Wandabmessungen

·  Gesamtverzug

Durch eine visuelle Inspektion können Gussfehler wie Grate, kurze Schüsse, Einfallstellen, Brandflecken und sichtbare Bindenahtprobleme erkannt werden.

Bei Präzisionsprojekten helfen Erstmusterprüfung und Maßverifizierung dabei, zu bestätigen, dass der Formprozess die definierten Funktionsanforderungen durchweg erfüllt.

Ziel ist es nicht, überall die engste Toleranz anzuwenden. Es dient der Steuerung der Abmessungen, die den Zusammenbau, die Ausrichtung und die Roboterbewegung bestimmen.

Vom Prototypenwerkzeug zur Produktion

Robotikkomponenten erfordern oft mehrere Designiterationen vor der Produktion.

Ein praktischer Entwicklungspfad ist:

CAD → DFM → Prototypenwerkzeuge → Funktionstests → Designoptimierung → Produktionswerkzeuge → Serienproduktion

Das Spritzgießen von Prototypen bietet eine bessere Darstellung des Verhaltens des Produktionsmaterials als rein optisch aussehende Prototypen und ermöglicht es Ingenieuren, Steifigkeit, Passung, Getriebespiel, thermische Verformung und Montageschnittstellen zu bewerten, bevor sie sich für die Produktion von Werkzeugen entscheiden.

Dies ist besonders wertvoll für komplexe Leichtbaugetriebe und Roboterhalterungen , bei denen kleine geometrische Änderungen die mechanische Leistung beeinflussen können.

FAQ: Kunststoffspritzguss für die Robotik

F1: Welcher Kunststoff eignet sich am besten für spritzgegossene Roboterhalterungen?

Glasgefülltes PA wird oft in Betracht gezogen, wenn hohe Steifigkeit, geringes Gewicht und strukturelle Leistung erforderlich sind. Bei der endgültigen Auswahl sollten auch Temperatur, Feuchtigkeit, Ermüdung, Stöße und Dimensionsstabilität berücksichtigt werden.

F2: Kann glasfaserverstärktes Nylon Aluminium in Roboterhalterungen ersetzen?

In ausgewählten Anwendungen ja. Es ist am besten geeignet, wenn die Halterung ein hohes Verhältnis von Steifigkeit zu Gewicht erfordert, aber keine extremen strukturellen oder thermischen Belastungen trägt.

F3: Kann Kunststoffspritzguss für Getriebegehäuse verwendet werden?

Ja. Verstärkte Polymere können für viele Getriebegehäuse, Träger, Abdeckungen und sekundäre Getriebekomponenten verwendet werden. Lagerausrichtung, Schrumpfung, Verzug und Wärmeausdehnung müssen kontrolliert werden.

F4: Wie kontrolliert man den Verzug bei spritzgegossenen Roboterteilen?

Beginnen Sie mit einer gleichmäßigen Wandstärke, einer geeigneten Rippengeometrie, einem ausgewogenen Anguss, einer kontrollierten Packung und einer ausgewogenen Kühlung. Beim DFM sollten auch materialspezifische Schrumpfung und Faserorientierung berücksichtigt werden.

F5: Sind Kunststoffzahnräder für die Industrierobotik geeignet?

Sie können für ausgewählte Robotermechanismen und Sekundärgetriebe geeignet sein. Zahnradmaterial, Zahngeometrie, Spiel, Verschleiß, Temperatur und Toleranzen der Gegenkomponenten müssen gemeinsam bewertet werden.
