Kundenspezifische CNC-Bearbeitung für minimalinvasive chirurgische Instrumente (MIS).

Schnelle Antwort

Bei der minimalinvasiven Bearbeitung chirurgischer Instrumente  handelt es sich um die Herstellung kompakter, hochpräziser Komponenten für die Endoskopie, laparoskopische Instrumente und andere MIS-Geräte . Diese Teile erfordern oft enge Funktionstoleranzen, Miniaturlöcher und mikropräzise Schlitze , dünne Wände, gratfreie Kanten, kontrollierte Oberflächengüte und strenge Sauberkeit.

CNC-Fräsen, Drehen, 5-Achsen-Bearbeitung, Mikrobearbeitung, EDM, Schleifen und Präzisionsbearbeitung können kombiniert werden, um Komponenten wie kundenspezifische Endoskopkomponenten, chirurgische Backen, Wellen, Drehzapfen, Gehäuse und Gelenkmechanismen herzustellen.

Für medizinische OEMs hängt eine erfolgreiche CNC-Produktion von mehr als nur der Maschinengenauigkeit ab. Der Herstellungsprozess muss DFM, Materialauswahl, Bearbeitungsparameter, Toleranzkontrolle, Endbearbeitung, Inspektion und Sauberkeit  vom Prototyp bis zur Produktion verbinden.

Warum ist die Bearbeitung von MIS-Instrumenten eine Herausforderung?

MIS-Instrumente arbeiten auf engstem Raum. Eine relativ kleine Komponente kann mehrere Funktionsflächen, Miniaturlöcher, schmale Schlitze, dünne Abschnitte und bewegliche Schnittstellen enthalten.

Drei Fertigungsprobleme erfordern typischerweise die meiste Aufmerksamkeit.

Miniaturmerkmale und enge Toleranzen

Merkmale wie Drehlöcher, Präzisionsbohrungen, schmale Schlitze und Gelenkflächen können den Zusammenbau und die mechanische Bewegung direkt beeinflussen.

Mit abnehmender Strukturgröße haben Werkzeugrundlauf, Vibration, Werkzeugdurchbiegung, Vorrichtungsgenauigkeit und thermische Schwankungen einen größeren Einfluss auf die Maßhaltigkeit.

Nicht jedes Merkmal erfordert eine extrem enge Toleranz. Ein besserer Ansatz besteht darin, funktionskritische Abmessungen zu identifizieren  und engere Toleranzen nur dort anzuwenden, wo sie sich auf Ausrichtung, Bewegung, Abdichtung oder Montage auswirken.

Dies reduziert unnötige Bearbeitungs- und Prüfkosten und verbessert gleichzeitig die Prozessstabilität.

Grate und Kantenqualität

Grate an Bohrlöchern, Schlitzen, Kreuzungen und dünnwandigen Merkmalen können den Zusammenbau und die Funktionsbewegung beeinträchtigen.

Aus diesem Grund sollte das Entgraten bei der Bearbeitung chirurgischer Komponenten als Teil des Herstellungsprozesses und nicht als abschließender kosmetischer Eingriff behandelt werden.

Komplexe Geometrie

MIS-Komponenten können abgewinkelte Flächen, tiefe Taschen, zusammengesetzte Kurven und über mehrere Flächen verteilte Merkmale enthalten.

Je nach Geometrie kann zwischen 3-Achs-, 3+2- oder 5-Achs-Bearbeitung gewählt werden. Das Ziel besteht darin, unnötige Einstellungen zu minimieren und genaue Beziehungen zwischen kritischen Funktionen aufrechtzuerhalten.

CNC-Bearbeitungslösungen für MIS-Instrumente

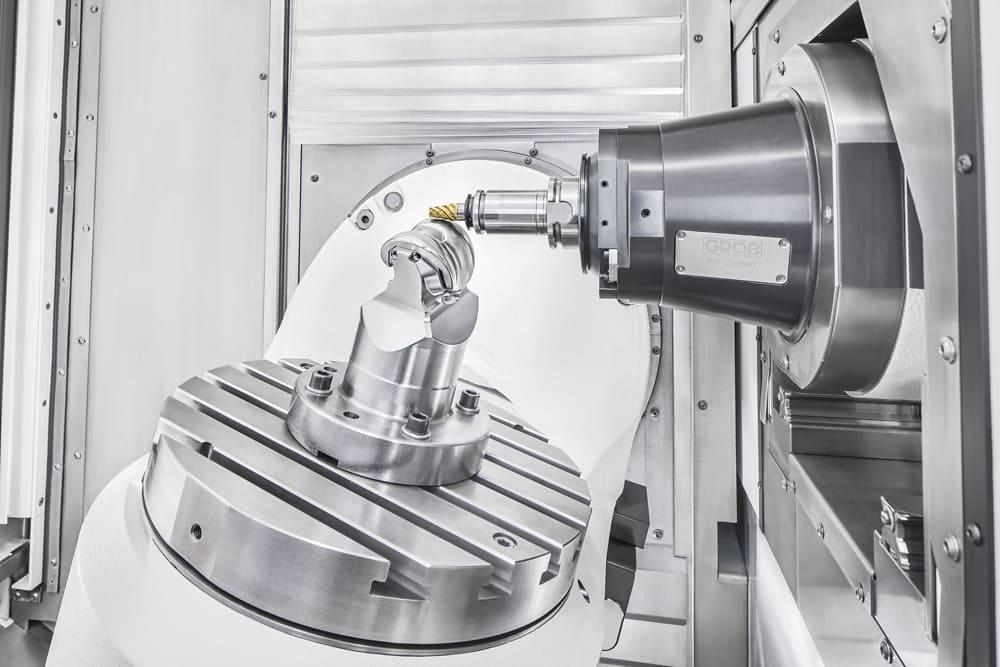

5-Achsen-Bearbeitung

Die 5-Achsen-CNC-Bearbeitung eignet sich für Komponenten mit zusammengesetzten Oberflächen, abgewinkelten Merkmalen oder mehreren kritischen Merkmalen, die andernfalls mehrere Aufspannungen erfordern würden.

Durch die Reduzierung von Setups können Fehler bei der Datumsübertragung minimiert und die Positionskonsistenz zwischen zugehörigen Oberflächen verbessert werden.

Allerdings sollte die 5-Achs-Bearbeitung nicht nur deshalb gewählt werden, weil sie anspruchsvoller ist. Bei einfachen Bauteilen kann die 3-Achsen- oder 3+2-Bearbeitung eine wirtschaftlichere Lösung darstellen.

Die richtige Strategie ist diejenige, die die erforderliche Genauigkeit mit einem stabilen und wiederholbaren Prozess bietet.

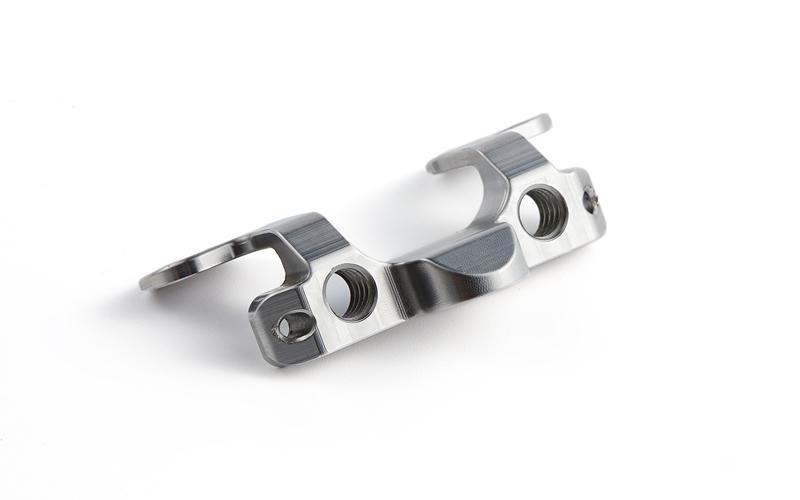

Mikrobearbeitung und Mikropräzisionsschlitze

Für die Herstellung mikropräziser Schlitze  ist mehr als ein kleines Schneidwerkzeug erforderlich.

Ingenieure müssen Folgendes kontrollieren:

·  Werkzeugdurchmesser und Rundlauffehler

·  Herausstehendes Werkzeug

·  Spindelgeschwindigkeit

·  Vorschubgeschwindigkeit und Spanlast

·  Schnitttiefe

·  Stabilität der Werkstückhalterung

·  Vibration

·  Spanabfuhr

Ein typischer Prozessablauf ist:

Schruppen → Vorschlichten → Präzisionsschlichten → Mikrostrukturbearbeitung → Entgraten → Reinigen → Inspektion

Bei sehr kleinen Merkmalen können anstelle herkömmlicher Handmessgeräte optische Messungen oder andere geeignete hochauflösende Prüfmethoden erforderlich sein.

Materialauswahl für chirurgische Komponenten

Die Materialauswahl beeinflusst Bearbeitbarkeit, Korrosionsbeständigkeit, Dimensionsstabilität, Oberflächenbehandlung und Anwendungseignung.

Die Materialqualität sollte entsprechend der Gerätespezifikation und der beabsichtigten Anwendung definiert werden. Bei medizinischen Projekten können auch Materialzertifizierung und Rückverfolgbarkeit erforderlich sein.

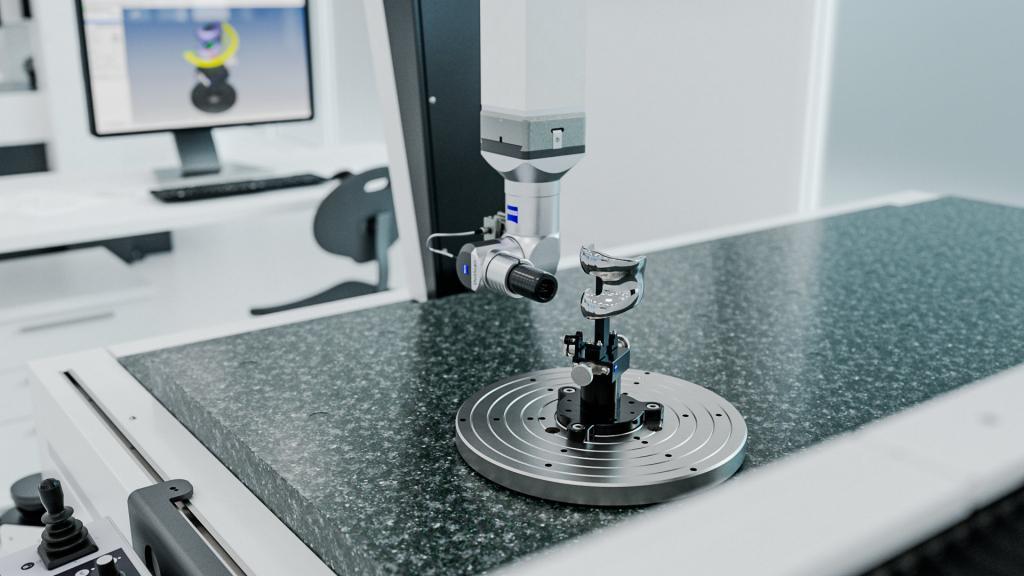

Toleranz, Oberflächenbeschaffenheit und Prozesskontrolle

Ein zuverlässiger medizinischer CNC-Prozess beginnt mit der Konstruktionszeichnung.

Zu den kritischen Merkmalen können gehören:

·  Welle und Bohrung passen

·  Kieferausrichtung

·  Pivot-Standorte

·  Artikulationsschnittstellen

·  Dichtflächen

·  Konzentrizität

·  Kritische Schlitzbreiten

Diese Merkmale sollten angemessene Maßtoleranzen und GD&T-Kontrollen erhalten.

Wenn die Toleranzen besonders anspruchsvoll werden, können sekundäre Prozesse wie Schleifen, Honen, Läppen oder Erodieren  in Betracht gezogen werden, anstatt alle Anforderungen in einem einzigen CNC-Vorgang zu erzwingen.

Auch die Oberflächenbeschaffenheit sollte funktionsgerecht angegeben werden. Gleitschnittstellen, Gelenkflächen und Komponenten, die eine intensive Reinigung erfordern, erfordern möglicherweise feinere Oberflächen als nicht funktionale Außenflächen.

Je nach Material und Anwendung kann die Veredelung CNC-Finish, Polieren, Elektropolieren oder Passivieren umfassen.

Sauberkeit und Qualitätskontrolle

Die medizinische CNC-Bearbeitung erfordert die Kontrolle sowohl der Maßhaltigkeit als auch der Kontamination.

Mögliche Kontaminationsquellen sind:

·  Schneidflüssigkeiten

·  Metallspäne

·  Schleifpartikel

·  Werkzeugrückstände

·  Handhabung

·  Verpackung

Dies ist besonders wichtig für kundenspezifische Endoskopkomponenten  und laparoskopische Teile mit engen inneren Durchgängen oder Miniaturmerkmalen.

Ein kontrollierter Arbeitsablauf sollte daher Folgendes integrieren:

Bearbeitung → Entgraten → Reinigen → Inspektion → Kontrollierte Handhabung → Verpackung

Zur Qualitätsdokumentation können Materialzertifikate, Maßprüfberichte, Konformitätsbescheinigungen und andere kundenspezifische Aufzeichnungen gehören.

Für medizinische OEMs sollte die Lieferantenbewertung daher nicht nur die CNC-Ausrüstung berücksichtigen, sondern auch das Qualitätssystem, die Rückverfolgbarkeit, die Inspektionsfähigkeit und die Prozesskontrollen des Herstellers.

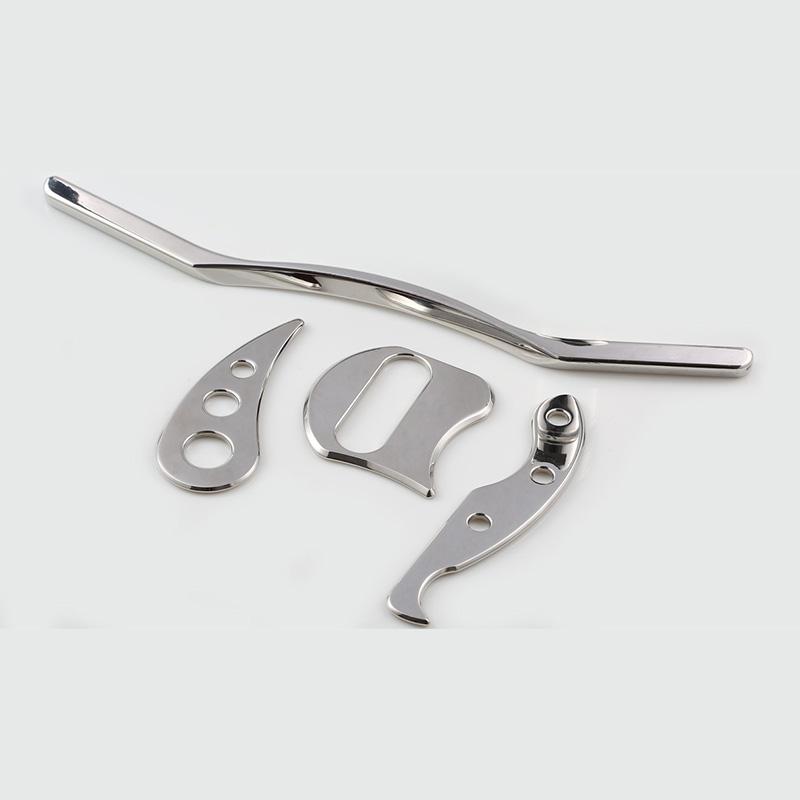

Anwendungen in der Endoskopie und in laparoskopischen Werkzeugen

Kundenspezifische Endoskopkomponenten

Endoskopische Systeme erfordern kompakte Komponenten, die in stark eingeschränkte Baugruppen passen.

CNC-Bearbeitung kann verwendet werden für:

·  Präzisionsgehäuse

·  Optische Halterungen

·  Artikulationskomponenten

·  Miniaturhalterungen

·  Wellen und Anschlüsse

·  Mechanische Schnittstellen

Die Dimensionsbeziehungen zwischen diesen Merkmalen sind oft von entscheidender Bedeutung, da der begrenzte Installationsraum wenig Spielraum für Montagevariationen lässt.

Laparoskopische Werkzeuge

Laparoskopische Instrumente kombinieren typischerweise lange, schmale Strukturen mit mechanischen Miniaturmechanismen.

Typische CNC-bearbeitete Komponenten sind:

·  Chirurgische Kiefer

·  Präzisionswellen

·  Pivot-Komponenten

·  Griffe

·  Verriegelungsmechanismen

·  Artikulationskomponenten

·  Greifer- und Scherenkomponenten

Das Ziel besteht nicht einfach darin, das kleinstmögliche Teil herzustellen, sondern eine zuverlässige Bewegung, Ausrichtung, Festigkeit und wiederholbare Montage zu erreichen.

DFM vor der Produktion

Eine DFM-Überprüfung kann Fertigungsrisiken identifizieren, bevor mit der CNC-Programmierung und -Produktion begonnen wird.

Für MIS-Komponenten sollten Ingenieure Folgendes prüfen:

Geometrie:  dünne Wände, tiefe Hohlräume, Hinterschnitte, Innenradien, Werkzeugzugänglichkeit und Mikromerkmale.

Toleranzen:  kritische Abmessungen, GD&T, Bezugsstrategie, Toleranzstapel und Prüfdurchführbarkeit.

Material:  Sorte, Wärmebehandlungszustand, Bearbeitbarkeit, Zertifizierung und Rückverfolgbarkeit.

Endbearbeitung:  Oberflächenrauheit, Entgraten, Polieren, Passivierung und Reinigungsanforderungen.

Produktion:  Prototypenmenge, Kleinserienanforderungen, Chargenkonsistenz, Prüfpläne und sekundäre Vorgänge.

Eine praktische DFM-Überprüfung kann unnötig enge Toleranzen verhindern und Merkmale identifizieren, die möglicherweise einen anderen Bearbeitungs- oder Endbearbeitungsprozess erfordern.

Vom Prototyp bis zur Produktion

Die CNC-Bearbeitung kann den Entwicklungszyklus vom ersten Prototyp bis zur Kleinserienproduktion unterstützen:

STEP/PDF-Zeichnung → DFM-Überprüfung → Prototyp → Inspektion → Entwurfsiteration → Produktion

Dadurch können Ingenieurteams Passform, Funktion, Oberflächenqualität und Herstellbarkeit validieren, bevor sie das Produktionsvolumen erhöhen.

Für Beschaffungsteams hilft derselbe Prozess auch bei der Beurteilung, ob ein Lieferant eine konsistente Produktion bieten kann, anstatt nur einen einmaligen Prototypen herzustellen.

Erhalten Sie eine kostenlose DFM-Bewertung für Ihr MIS-Instrument

Wenn Sie entwickeln kundenspezifische Endoskopkomponenten, laparoskopische Werkzeuge, chirurgische Mechanismen oder andere minimalinvasive medizinische Komponenten , kann Dawang Precision Ihr Design vor der Produktion überprüfen.

Senden Sie unserem Engineering-Team Ihr STEP 3D-Modell und/oder Ihre PDF-2D-Zeichnung . Wir können Folgendes überprüfen:

·  Materialauswahl

·  Kritische Toleranzen und GD&T

·  Mikropräzise Schlitze und Löcher

·  Werkzeugzugänglichkeit

·  Bearbeitungsstrategie

·  Oberflächenbeschaffenheit

·  Entgraten

·  Inspektionsanforderungen

·  Überlegungen zur Sauberkeit

Dawang Precision arbeitet nach einem ISO 13485-Qualitätsmanagementsystem für medizinische Geräte  und bietet Präzisions-CNC-Fräsen, Drehen, 5-Achsen-Bearbeitung und Inspektion für medizinische Komponenten.

Unser medizinischer Fertigungsansatz legt Wert auf biokompatible Materialkontrolle, Rückverfolgbarkeit, Präzisionsbearbeitung und strenge Sauberkeitskontrolle.

Senden Sie noch heute Ihre STEP-/PDF-Zeichnungen für eine kostenlose DFM-Bewertung. Unser Engineering-Team ist bestrebt, innerhalb von 24 Stunden zu antworten.

Häufig gestellte Fragen

F1: Was ist die minimalinvasive Bearbeitung chirurgischer Instrumente?

Dabei handelt es sich um die präzise CNC-Fertigung von Komponenten, die in minimalinvasiven chirurgischen Instrumenten, einschließlich endoskopischer und laparoskopischer Systeme, verwendet werden. Zu den Prozessen können CNC-Fräsen, Drehen, 5-Achsen-Bearbeitung, Mikrobearbeitung, Erodieren und Präzisionsbearbeitung gehören.

F2: Können durch CNC-Bearbeitung Mikropräzisionsschlitze erzeugt werden?

Ja. Durch die CNC-Mikrobearbeitung können schmale Schlitze und Miniaturmerkmale erzeugt werden, wenn Werkzeugrundlauf, Vibration, Schnittparameter, Werkstückspannung und Inspektion ordnungsgemäß kontrolliert werden.

F3: Welche Materialien werden üblicherweise für MIS-Instrumente verwendet?

Zu den gängigen Optionen gehören Edelstahl 316L, Edelstahl 17-4 PH, Titanlegierungen, PEEK und Aluminiumlegierungen. Das geeignete Material hängt von der Funktion des Bauteils und den geltenden Spezifikationen ab.

F4: Können Sie kundenspezifische Endoskopkomponenten herstellen?

Ja. Durch die CNC-Bearbeitung können Präzisionsgehäuse, optische Halterungen, Gelenkkomponenten, Wellen, Halterungen, Anschlüsse und andere kundenspezifische Endoskopkomponenten hergestellt werden.

Was sollte ich für eine DFM-Bewertung bereitstellen?

Ein STEP 3D-Modell und eine PDF-2D-Zeichnung  werden bevorzugt. Sofern verfügbar, sollten auch Material, Menge, Toleranzen, Oberflächenbeschaffenheit und spezielle Inspektions- oder Sauberkeitsanforderungen angegeben werden.
