Schweizer Drehmaschinenbearbeitung im Vergleich zum traditionellen CNC-Drehen für medizinische Miniaturschrauben

Schnelle Antwort

Die Schweizer Drehbearbeitung ist im Allgemeinen das bevorzugte Verfahren für die Bearbeitung medizinischer Miniaturschrauben, da sie eine hervorragende Unterstützung für lange Komponenten mit kleinem Durchmesser, eine engere Konzentrizität und die Möglichkeit bietet, mehrere Merkmale in einer Aufspannung zu bearbeiten.

Bei Knochenschrauben, Zahnimplantatschrauben und anderen orthopädischen Miniaturbefestigungen reduzieren CNC-Drehmaschinen vom Schweizer Typ die Durchbiegung des Werkstücks erheblich und sorgen gleichzeitig für eine Maßhaltigkeit im Mikrometerbereich. Das traditionelle CNC-Drehen bleibt eine hervorragende Option für größere oder kürzere medizinische Schrauben mit einfacheren Geometrien und geringerem Fertigungsaufwand.

Wenn Ihre Zeichnung Durchmesser unter 6 mm, Feingewinde, Kanülierung oder selbstschneidende Merkmale umfasst, ist die Schweizer Bearbeitung oft die am besten herstellbare Lösung.

Warum die Wahl des richtigen Prozesses für die Bearbeitung medizinischer Miniaturschrauben wichtig ist

Medizinische Miniaturschrauben gehören zu den anspruchsvollsten Präzisionsbauteilen in der medizinischen Fertigung. Obwohl sie einfach erscheinen, vereinen sie extrem kleine Durchmesser mit strengen Anforderungen an Mechanik und Biokompatibilität.

Eine typische orthopädische oder zahnmedizinische Schraube muss gleichzeitig Folgendes erreichen:

·  Enge Maßtoleranzen.

·  Präzise Gewindegeometrie.

·  Hervorragende Rundlaufgenauigkeit.

·  Gratfreie Schnittkanten.

·  Glatte Oberfläche.

·  Vollständige Rückverfolgbarkeit des Materials.

Jede Maßabweichung kann sich auf das Einführdrehmoment, die Implantatstabilität oder die Kompatibilität mit chirurgischen Instrumenten auswirken.

Aus diesem Grund vergleichen Ingenieure, die die Bearbeitung medizinischer Miniaturschrauben bewerten, häufig die Bearbeitung auf einer Schweizer Drehmaschine mit der herkömmlichen CNC-Drehbearbeitung, bevor die Produktion beginnt.

Schweizer Drehmaschinenbearbeitung vs. traditionelles CNC-Drehen: Was ist der Unterschied?

Der größte Unterschied besteht darin, wie das Werkstück während der Bearbeitung abgestützt wird.

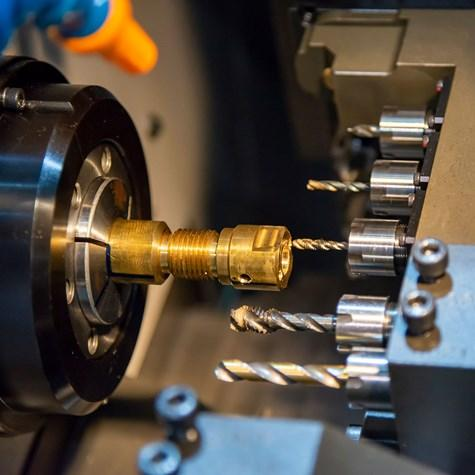

Schweizer Drehmaschinenbearbeitung

Die Führungsbuchse stützt die Stange neben dem Schneidwerkzeug.

Ideal für lange, schlanke medizinische Schrauben mit engen Toleranzen.

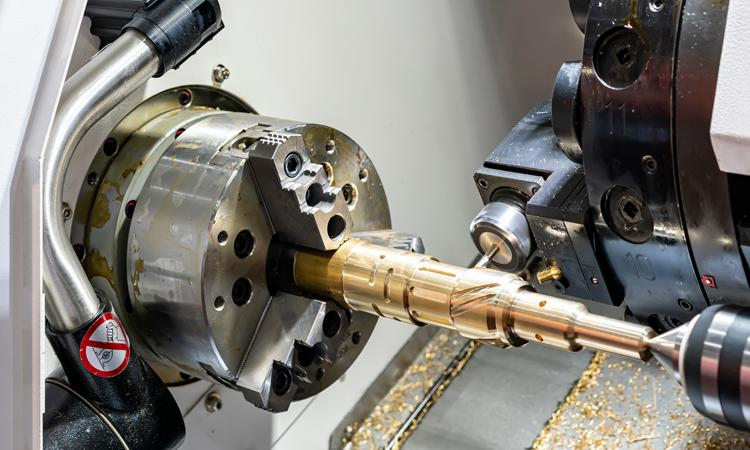

Traditionelles CNC-Drehen

Das Werkstück wird hauptsächlich durch ein Spannfutter oder eine Spannzange gehalten.

Besser geeignet für Schneckengeometrien mit kürzerem oder größerem Durchmesser.

Technische Vergleichstabelle

Die Herstellungsherausforderungen hinter medizinischen Miniaturschrauben

Anstatt nur Maschinen zu vergleichen, sollten Ingenieure die Herstellungsrisiken des Teils bewerten.

Herausforderung 1 – Werkstückdurchbiegung beim Drehen

Schrauben mit kleinem Durchmesser können sich unter der Schnittkraft leicht verbiegen, insbesondere bei der Bearbeitung von Titan oder Edelstahl.

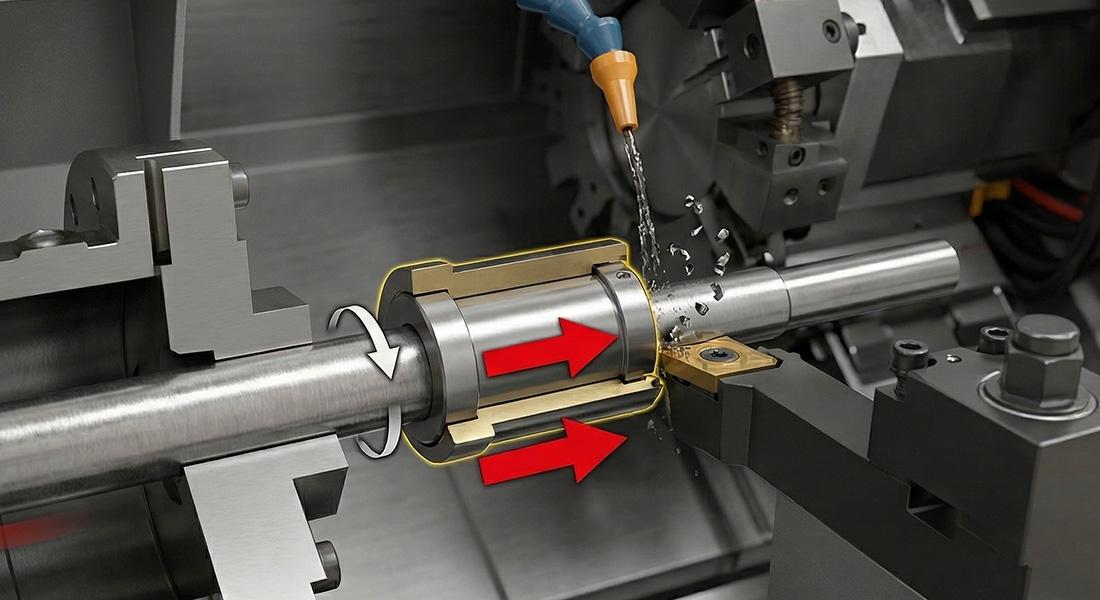

Schweizer Lösung

Die Führungsbuchse stützt das Material unmittelbar neben dem Schneidwerkzeug und verkürzt so die nicht unterstützte Bearbeitungslänge erheblich.

·  Technische Vorteile

·  Bessere Geradheit.

·  Verbesserte Thread-Konsistenz.

·  Reduzierte Vibration.

·  Geringerer Rundlauffehler.

·  Bessere Oberflächenbeschaffenheit.

Dies ist besonders wichtig bei Knochenschrauben mit langen Gewindeabschnitten.

Herausforderung 2 – Ultrafeine Gewindegenauigkeit

Medizinische Schraubengewinde müssen mechanisch funktionieren und nicht nur eine Maßprüfung bestehen.

Zu den kritischen Gewindeeigenschaften gehören:

Durch die Schweizer Bearbeitung können beim Drehen, Gewindeschneiden und Sekundärfräsen dieselbe Bezugsbasis verwendet werden, wodurch sich akkumulierte Positionierungsfehler minimieren.

Herausforderung 3 – Gratfreie selbstschneidende Merkmale

Zu den vielen orthopädischen Schrauben gehören:

·  Selbstschneidende Nuten.

·  Schneiden.

·  Kanülierungslöcher.

·  Torx- oder Sechskantantriebe.

·  Kreuzschlitze.

Diese Mikrofunktionen erfordern angetriebene Werkzeuge mit kontrolliertem Schneideneingriff.

Technische Lösung

·  Hochpräzises Live-Fräsen.

·  Werkzeugverschleißüberwachung.

·  Kantenbrechen ohne Beschädigung der Funktionsgeometrie.

·  Mikroskopische Gratprüfung.

Prozessparameter für die Schraubenbearbeitung in medizinischer Qualität

Die Prozessoptimierung hängt vom Material, dem Schraubendurchmesser und der Gewindegeometrie ab – keine universelle Schnitttabelle.

Bei Miniaturschrauben ist die Prozessstabilität oft wichtiger als die maximale Schnittgeschwindigkeit.

Typische Toleranzen für die Bearbeitung medizinischer Miniaturschrauben

Orthopädische und zahnmedizinische Anwendungen erfordern typischerweise mehrere geometrische Kontrollen gleichzeitig.

Bei der Dimensionsüberprüfung werden normalerweise KMG-Inspektion, optische Messung, Gewindelehren und mikroskopische visuelle Inspektion kombiniert.

Fallstudie: DFM-Optimierung für eine orthopädische Knochenschraube

Ein Kunde, der eine orthopädische Miniatur-Fixierungsschraube entwickelt, reichte eine STEP-Datei zur Fertigungsprüfung ein.

Originelle Designherausforderungen

DFM-Verbesserungen

Das Ingenieurteam empfahl:

·  Schweizer Drehbearbeitung statt konventionellem Drehen.

·  Drehen und Live-Fräsen in einer Aufspannung.

·  Gewindeerzeugung vor dem Nutfräsen.

·  Kontrollierter Kantenbruchradius.

·  Spezieller Reinigungsprozess nach dem Entgraten.

Ergebnisse

·  Verbesserte Konzentrizitätskonsistenz.

·  Reduzierte Gratbildung an den Schneidnuten.

·  Ein sekundäres Bearbeitungssetup entfällt.

·  Bessere Wiederholgenauigkeit während der Pilotproduktion.

Diese Art der DFM-Optimierung reduziert das Fertigungsrisiko, bevor Produktionswerkzeuge freigegeben werden.

Warum Schweizer Bearbeitung für orthopädische Knochenschrauben bevorzugt wird

Orthopädische Anwendungen

Schweizer Bearbeitung wird häufig eingesetzt für:

·  Trauma-Fixierschrauben.

·  Kortikale Knochenschrauben.

·  Spongiosaschrauben.

·  Feststellschrauben.

·  Durchbohrte Schrauben.

·  Chirurgische Führungsstifte.

Diese Komponenten profitieren von einer hohen Konzentrizität und wiederholbaren Gewindegeometrie.

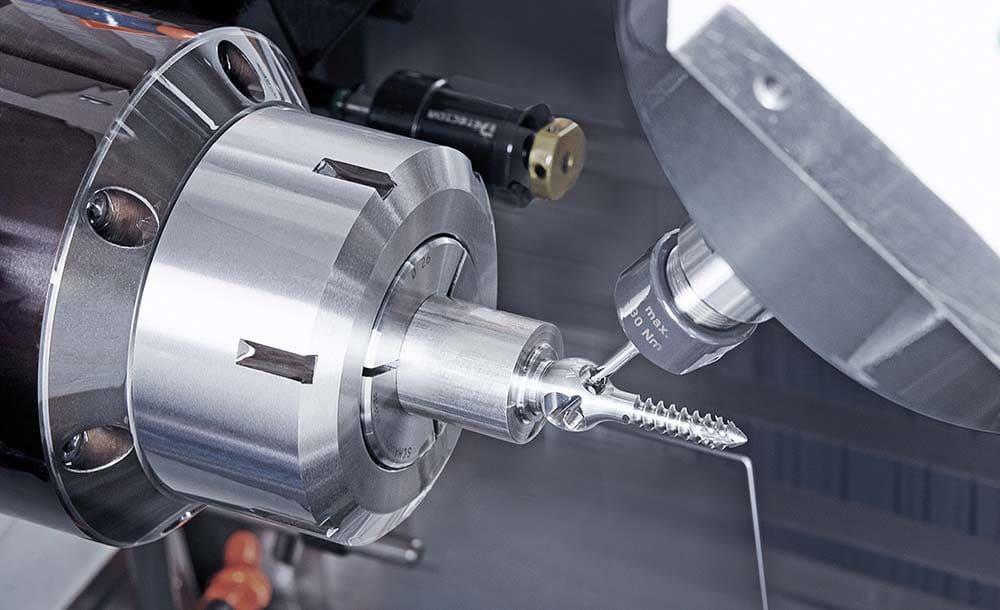

Anwendungen für Zahnimplantate

Schweizer Bearbeitung ist auch ideal für:

·  Schrauben für Zahnimplantate.

·  Abutmentschrauben.

·  Einheilkappenschrauben.

·  Kieferorthopädische Mikroschrauben.

Aufgrund des kleinen Durchmessers und des präzisen Gewindeprofils eignet sich Swiss Machining besonders für Dentalkomponenten, die eine wiederholbare Passung erfordern.

Sauberkeit und Qualitätskontrolle nach ISO 13485 sind ebenso wichtig wie die maschinelle Bearbeitung

Bei medizinischen Bauteilen ist die Bearbeitung nur ein Teil des Herstellungsprozesses.

Ein vollständiger Arbeitsablauf für die Bearbeitung medizinischer Miniaturschrauben umfasst:

Bei der Herstellung orthopädischer und zahnmedizinischer Implantate sollte Sauberkeit in den Produktionsprozess integriert und nicht als Nachbearbeitungsvorgang behandelt werden.

So wählen Sie zwischen Schweizer Drehmaschinenbearbeitung und traditionellem CNC-Drehen

Verwenden Sie diese technische Checkliste während der DFM-Überprüfung.

Die frühzeitige Auswahl des richtigen Prozesses reduziert die Bearbeitungskosten, sekundäre Arbeitsgänge und das Inspektionsrisiko.

Häufig gestellte Fragen (FAQ)

F1: Ist die Schweizer Drehbearbeitung immer besser für die Bearbeitung medizinischer Miniaturschrauben?

Nein. Die Schweizer Bearbeitung eignet sich hervorragend für Schrauben mit kleinem Durchmesser, hoher Präzision und mehreren Funktionen, während das herkömmliche CNC-Drehen für größere oder einfachere medizinische Schrauben oft wirtschaftlicher ist.

F2: Welche Materialien werden üblicherweise für die Bearbeitung von Knochenschrauben verwendet?

Orthopädische Knochenschrauben werden je nach Implantatdesign und klinischer Anwendung üblicherweise aus der Titanlegierung Ti-6Al-4V und medizinischem Edelstahl 316L gefertigt.

F3: Kann Swiss Machining selbstschneidende Knochenschrauben herstellen?

Ja. Mit angetriebenen Werkzeugen ausgestattete Schweizer Drehmaschinen können in einer einzigen Aufspannung selbstschneidende Nuten, Schlitze, Kanülierungslöcher und Präzisionsantriebselemente bearbeiten.

F4: Welche Toleranz kann durch die Bearbeitung medizinischer Miniaturschrauben erreicht werden?

Je nach Geometrie, Material und Prüfanforderungen erfordern medizinische Miniaturschrauben möglicherweise Maßtoleranzen um ±0,005 mm sowie strenge Konzentrizitäts- und Oberflächenbeschaffenheitsspezifikationen.

F5: Warum ist Sauberkeit bei Zahnimplantatschrauben wichtig?

Restpartikel, Kühlmittel oder Grate können nachfolgende Reinigungs-, Beschichtungs-, Sterilisations- und Montageprozesse beeinträchtigen. Medizinische Komponenten erfordern daher neben der Maßkontrolle auch validierte Reinigungs- und Rückverfolgbarkeitsverfahren.

Erhalten Sie eine kostenlose DFM-Bewertung für Ihre medizinischen Miniaturschrauben

Bei Dawang Precision sind wir auf die Bearbeitung medizinischer Miniaturschrauben für orthopädische und zahnmedizinische Anwendungen im Rahmen eines ISO 13485-zertifizierten Qualitätsmanagementsystems für medizinische Geräte spezialisiert.

Unser Ingenieurteam bietet vor der Produktion eine kostenlose DFM-Prüfung (Design for Manufacturability) an, einschließlich:

·  Schweizer Drehmaschinenbearbeitung im Vergleich zur traditionellen CNC-Drehauswahl.

·  Analyse der Gewindeherstellbarkeit.

·  Überprüfung des Toleranzaufbaus.

·  Empfehlungen zur Bearbeitung von Titan und medizinischem Edelstahl.

·  Strategie zur Grat- und Sauberkeitskontrolle.

·  Inspektions- und Produktionsprozessplanung.

Senden Sie noch heute Ihre STEP- oder PDF-Zeichnung

Laden Sie Ihre STEP-, STP- oder PDF-Zeichnung hoch und unsere Ingenieure für medizinische Bearbeitung stellen Ihnen Folgendes zur Verfügung:

·  Prozessempfehlung.

·  Feedback zur Herstellbarkeit.

·  Vorschläge zur Kostenoptimierung.

·  Durchlaufzeitbewertung.

Sie erhalten innerhalb von 24 Stunden eine professionelle DFM-Bewertung, die Ihnen hilft, das Entwicklungsrisiko vor Produktionsbeginn zu reduzieren.
