Aufrufe: 0 Autor: Lee Veröffentlichungszeit: 18.08.2026 Herkunft: Website
Weder ein Heißkanal- noch ein Kaltkanalsystem ist grundsätzlich besser. Ein Heißkanalsystem kann den Kanalabfall reduzieren, kürzere Formzyklen unterstützen und die Angusssteuerungsoptionen für stabile Programme mit hohem Volumen verbessern. Ein Kaltkanalsystem erfordert in der Regel eine geringere Anfangsinvestition in die Werkzeugausstattung und kann bei der Produktion kleinerer Stückzahlen, bei häufigen Farbwechseln oder bei Harzen, die empfindlich auf lange Verweilzeiten reagieren, praktischer sein.
Die richtige Entscheidung sollte nicht auf einem generischen Schwellenwert für die Anzahl der Schüsse basieren. Sie sollte für jedes Projekt anhand des Angussgewichts, des Harzpreises, der Hohlraumanzahl, der Zielzykluszeit, des Jahresvolumens, der Anforderungen an die Teilequalität, der Häufigkeit der Farbwechsel und der erwarteten Wartung berechnet werden.
Bei Spritzgussprojekten ist die Wahl zwischen Heißkanal- und Kaltkanalsystemen eine der wichtigsten Entscheidungen beim Formendesign. Dies wirkt sich auf die Kosten für den Formenbau, den Materialverbrauch, die Stabilität des Formteils, den Wartungsbedarf und die Qualität jedes Formteils aus.

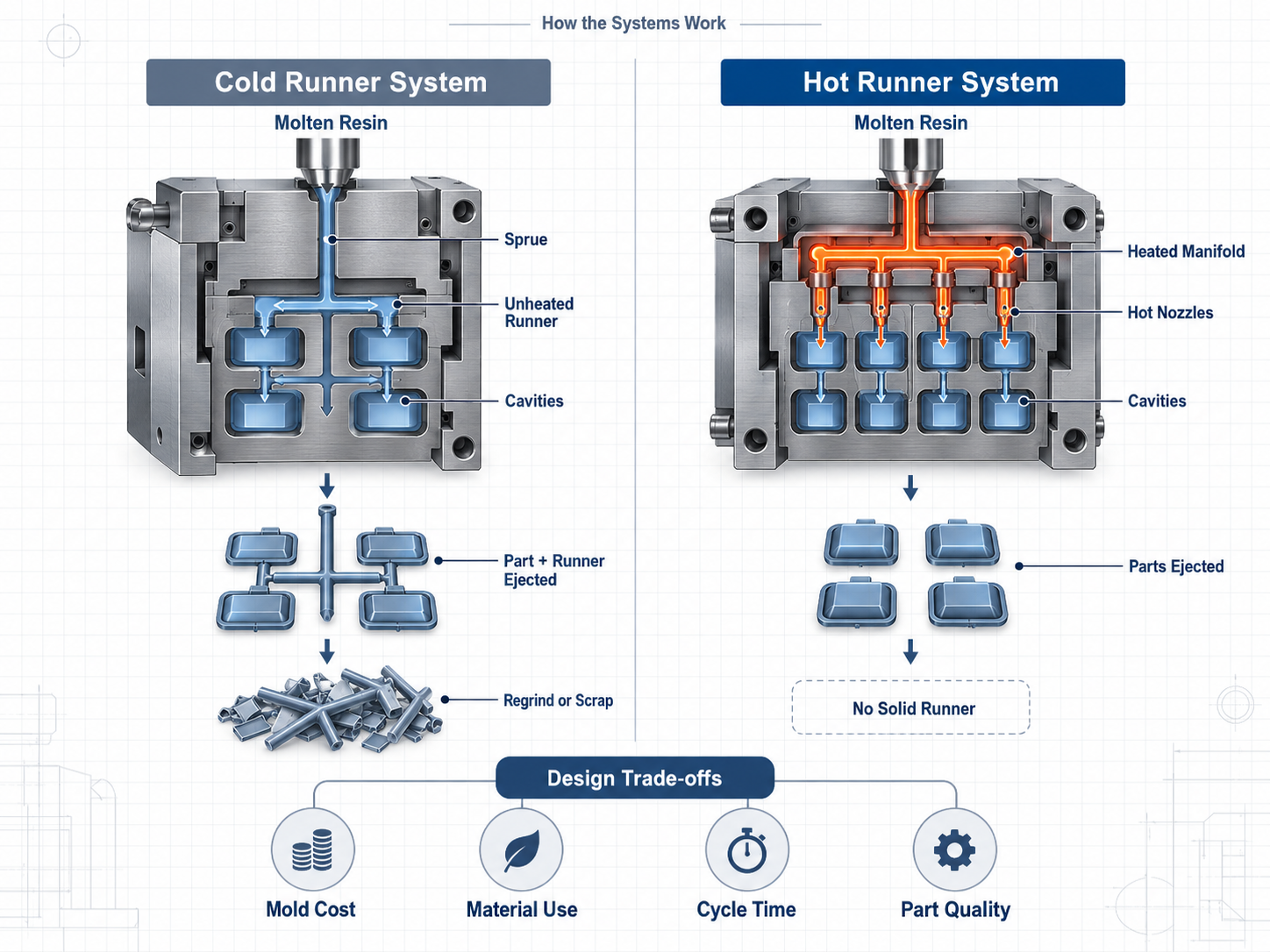

In einer Kaltkanalform fließt geschmolzenes Harz vom Anguss durch unbeheizte Angusskanäle zu den Hohlräumen. Nach dem Formen verfestigt sich der Angusskanal mit den Teilen und wird ausgeworfen. Abhängig von den Material- und Qualitätsanforderungen kann das Laufrad nachgeschliffen, in einem kontrollierten Prozentsatz wiederverwendet oder als Ausschuss behandelt werden.
In einem Heißkanalsystem halten ein beheizter Verteiler und Düsen das geschmolzene Polymer von der Maschinendüse bis zum Anguss. Der Angusskanal wird nicht zusammen mit dem Teil ausgeworfen, was den Materialverlust reduzieren und die Kühlung des Angusskanals aus dem Formzyklus entfernen kann.
Dieser grundlegende Unterschied führt zu Kosten- und Qualitätskompromissen, die bei der Formenkonstruktion von Bedeutung sind.

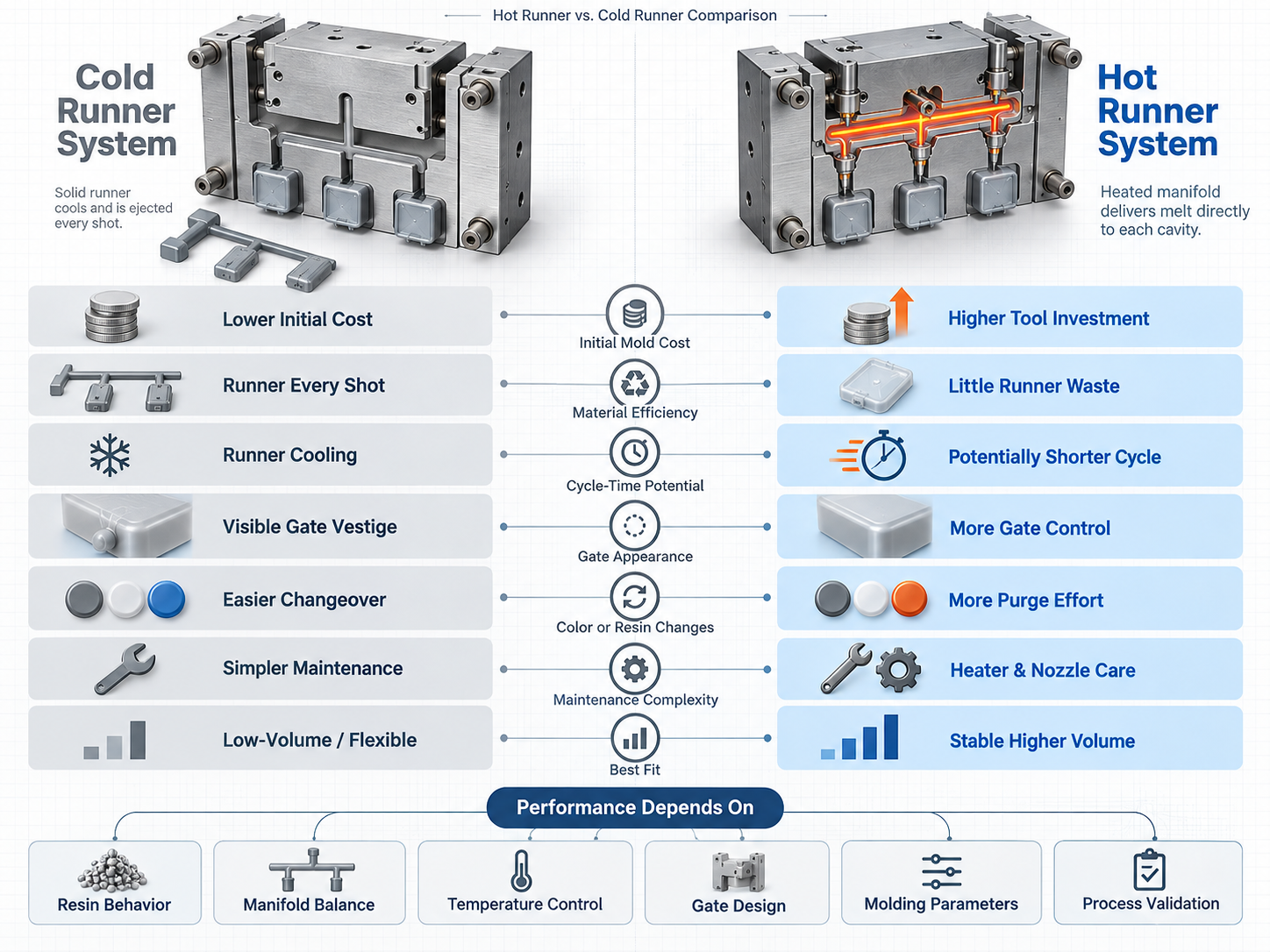

[Bild 1 einfügen: Heißkanal- und Kaltkanal-Vergleich]
Alternativer Text: Heißkanal- und Kaltkanal-Spritzgusssysteme im Vergleich zu Kanaldesign, Materialeinsatz, Zykluszeit und Formkosten.
Faktor |
Heißkanalsystem |
Kaltkanalsystem |
|---|---|---|
Anfängliche Kosten für den Formenbau |
Höher aufgrund von Verteiler, Düsen, Heizung und Steuerung |
Niedriger aufgrund einfacherer Formkonstruktion |
Materialeffizienz |
Wenig oder kein Angussabfall während der normalen Produktion |
Läufer entsteht bei jedem Schuss |
Taktzeitpotenzial |
Kann die Zykluszeit verkürzen, indem die Läuferkühlung entfernt wird |
Die Läuferkühlung kann den Gesamtzyklus beeinflussen |
Aussehen des Tors |
Größere Torsteuerungsoptionen; Ventilverschlüsse können Rückstände minimieren |
Torreste sind normalerweise besser sichtbar |
Farb- oder Harzveränderungen |
Möglicherweise ist ein höherer Reinigungsaufwand erforderlich |
Normalerweise einfacher zu wechseln und zu reinigen |
Wartungskomplexität |
Höher; erfordert Heizung, Düse und Leckpfadmanagement |
Untere; weniger spezialisierte Komponenten |
Beste Passform |
Stabile Programme mit höherem Volumen und Material- oder Zykluszeitsensitivität |
Geringere Lautstärke, flexible oder häufig wechselnde Programme |
Ein gut konzipiertes Heißkanalsystem stellt nicht automatisch bessere Teile her. Seine Vorteile hängen vom Harzverhalten, dem Verteilerausgleich, der Temperaturkontrolle, dem Angussdesign, den Formparametern und der Prozessvalidierung ab. Ebenso kann eine richtig gestaltete Kaltkanalform hochkonsistente und kosmetisch akzeptable Teile produzieren.
Kaltkanalformen sind mechanisch einfacher. Angusskanäle werden direkt in die Formplatten eingearbeitet, wodurch der Bedarf an beheizten Komponenten, elektrischen Anschlüssen, Wärmeisolierung und Spezialmontage reduziert wird. Dies macht Kaltkanalwerkzeuge häufig zu einem praktischen Ausgangspunkt für Programme in der Anfangsphase, mit geringem Volumen oder häufig wechselnden Programmen.
Heißkanalformen erfordern einen höheren technischen Aufwand im Vorfeld. Die Form muss einen beheizten Verteiler, Düsen, Temperaturkontrollzonen, Verkabelung, Wärmeisolierung und Dichtungsschnittstellen enthalten. Bevor der Stahl geschnitten wird, müssen die Position des Angusses, das Verhalten des Harzflusses, die Anordnung des Verteilers und der Servicezugang geklärt werden.
Der anfängliche Werkzeugpreis ist jedoch nur ein Teil der Entscheidung. Das Gesamtkostenmodell sollte Folgendes berücksichtigen:
Läufergewicht als Prozentsatz des gesamten Schussgewichts
Harzkosten und ob Nachmahlen akzeptabel ist
Jährliches Produktionsvolumen
Anzahl der Kavitäten und Produktionsstunden
Erwartete Verbesserung der Zykluszeit
Häufigkeit von Farbwechseln oder Materialwechseln
Ausschussrate und Prozessstabilität
Geplante Wartungs- und Ersatzteilstrategie
Bei einem teuren technischen Kunstharz oder einem kleinen Teil mit einem relativ schweren Angusskanal können die Materialeinsparungen erheblich sein. Bei einem Produkt mit geringerem Volumen und mehreren Farbvarianten können die zusätzlichen Kosten für den Heißkanal und der Reinigungsaufwand diese Einsparungen überwiegen.
Der Break-Even-Punkt sollte daher anhand des tatsächlichen Teile- und Produktionsplans berechnet werden und nicht anhand einer Standardanzahl von Schüssen angenommen werden.

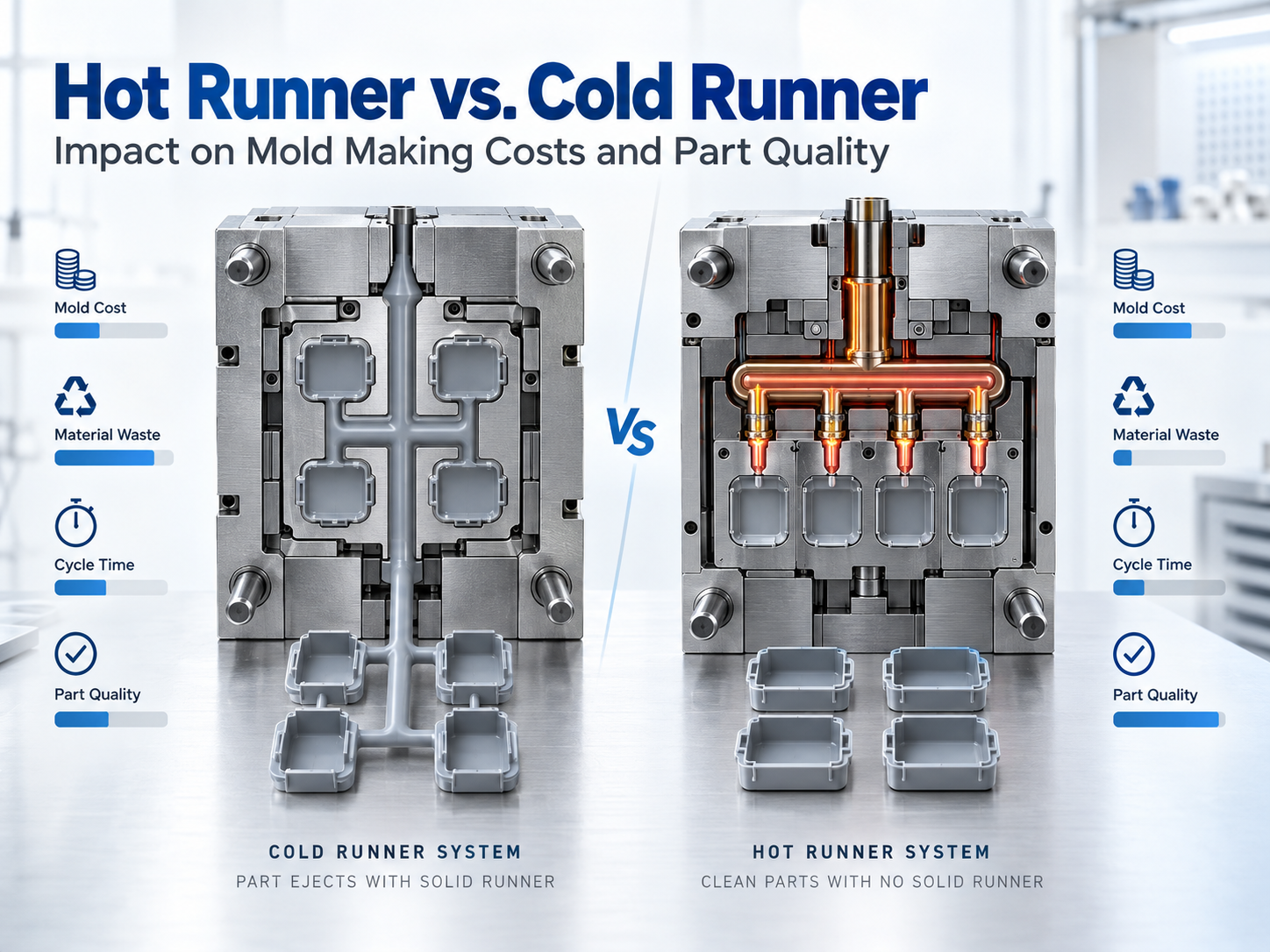

[Bild 2 einfügen: Auswirkungen auf die Kosten für den Formenbau]
Alternativer Text: Kostenanalyse für Spritzgussformen im Vergleich zu Investitionen in den Heißkanal, Materialverschwendung im Kaltkanal und Gesamtproduktionskosten.
Ein richtig ausbalanciertes Heißkanalsystem kann dazu beitragen, eine gleichmäßigere Schmelzezufuhr in jede Kavität zu gewährleisten. Dies kann die Füllkonsistenz von Kavität zu Kavität, das Aussehen des Angusses und die Wiederholbarkeit des Prozesses verbessern, insbesondere bei Produktionsformen mit mehreren Kavitäten. Ventilanschnitte bieten außerdem eine bessere Kontrolle über Angussreste und können Angusspositionen unterstützen, die mit einem herkömmlichen Kaltkanal nur schwer zu erreichen wären.
Aber Heißkanäle erfordern eine sorgfältige Konstruktion. Eine schlechte Temperaturkontrolle, ein ungleichmäßiges Verteilergleichgewicht, ein ungeeignetes Anschnittdesign oder eine übermäßige Verweilzeit können zu Defekten wie Fadenziehen, Verfärbung, Zersetzung, Undichtigkeiten oder inkonsistenter Füllung führen.
Kaltkanalformen können auch qualitativ hochwertige Teile produzieren, wenn die Kanalabmessungen, die Angussgeometrie, die Kühlung und die Prozesseinstellungen richtig gesteuert werden. Sie bleiben eine starke Option für Produkte, die häufige Farbwechsel erfordern, eine unsichere Nachfrage haben oder Materialien verwenden, die sich nur schwer über längere Zeiträume bei hohen Temperaturen halten lassen.
Die Entscheidung sollte auf den funktionellen und kosmetischen Anforderungen des Teils basieren:
Sind Tormarkierungen für den Endbenutzer sichtbar?
Ist die Konsistenz von Kavität zu Kavität entscheidend?
Ist das Teil aus teurem Kunstharz gefertigt?
Ist Mahlgut für die Anwendung zulässig?
Erfordert das Produkt häufige Farbwechsel?
Gibt es empfindliche kosmetische Oberflächen oder enge Montageschnittstellen?
Beide Systeme erfordern eine präzise Formenherstellung, die entscheidenden Merkmale sind jedoch unterschiedlich.
Bei Kaltkanalformen beeinflussen die Kanalgeometrie, die Ausrichtung der Trennlinien, die Anschnittkonsistenz und die Oberflächenbeschaffenheit den Druckverlust und das Füllungsgleichgewicht. Je nach Formlayout und Harzflussanforderung werden üblicherweise vollrunde oder trapezförmige Angussprofile verwendet. Eine genaue Anpassung entlang der Trennfuge trägt dazu bei, Gratbildung, Strömungsungleichgewichte und übermäßigen Druckverlust zu verhindern.
Heißkanalformen erfordern eine zusätzliche Kontrolle über die Dichtflächen des Verteilers, die Ausrichtung von Düse zu Anguss, die Taschen für Heizelemente und Thermoelemente, die thermische Isolierung und das Gleichgewicht des Schmelzekanals. Diese Merkmale wirken sich direkt auf die Temperaturstabilität, die Leckageverhinderung, die Anschnittleistung und die langfristige Wartungsfreundlichkeit aus.
Bei Dawang Precision beginnen Werkzeugprojekte mit der DFM-Überprüfung und der Bewertung des Produktionsrisikos:
STEP-Überprüfung → DFM → Auswahl des Angusssystems → Formdesign → CNC-/EDM-Bearbeitung → Montage → Probeformen → Inspektion
Bei komplexen Formkomponenten können die Fünf-Achsen-Maschinen von Röders und Mazak wiederholte Einrichtungsschritte reduzieren und dabei helfen, die Positionsbeziehung zwischen kritischen Formmerkmalen zu kontrollieren. Während der Inspektion überprüft das Ingenieurteam Abmessungen, die die Ausrichtung des Angusskanals, die Position des Anschnitts, die Integrität der Absperrung und die Konsistenz des Hohlraums beeinflussen.
Vor der Produktionsfreigabe sollte durch Probeformen Folgendes bestätigt werden:
Hohlraumfüllungsbilanz
Aussehen und Überreste des Tors
Dimensionsvariation zwischen Hohlräumen
Kühlleistung und Zyklenfestigkeit
Gegebenenfalls Farbwechselverhalten
Anzeichen von Fadenziehen, Speichel, Zersetzung oder Undichtigkeit
Montagepassung und kosmetische Akzeptanz
Das Ziel besteht nicht einfach darin, Teile während eines Versuchs herzustellen. Es geht darum, ein Prozessfenster festzulegen, das in der Produktion wiederholt werden kann.
Ein Heißkanalsystem lohnt sich häufig, wenn:
Die Produktionsnachfrage ist stabil und wird voraussichtlich hoch bleiben.
Das Läufergewicht ist im Verhältnis zum Teilegewicht von großer Bedeutung.
Das Harz ist teuer oder die Verwendung von Mahlgut ist begrenzt.
Die Zykluszeit ist ein wesentlicher Faktor für die Produktionskosten.
Die Form hat mehrere Hohlräume und erfordert eine ausgewogene Füllung.
Das Erscheinungsbild des Tors ist gut sichtbar oder kosmetisch empfindlich.
Eine Ventilverschlusslösung kann das strukturelle oder kosmetische Design des Teils verbessern.
Bei diesen Projekten kann ein Heißkanal den Materialverbrauch reduzieren und mehr Möglichkeiten zur Prozesssteuerung bieten. Die endgültige Entscheidung sollte einer dokumentierten Kosten- und Risikobewertung folgen.
Ein Kaltkanalsystem ist oft die praktischere Wahl, wenn:
Das Produktionsvolumen ist begrenzt oder ungewiss.
Das Produkt kann sich nach der Erstproduktion ändern.
Häufige Farb- oder Materialwechsel gehören zum Programm.
Eine einfachere Wartung ist wichtig.
Aufgrund des Harzverhaltens ist eine lange Verweilzeit beim Erhitzen unerwünscht.
Das anfängliche Werkzeugbudget ist die Hauptbeschränkung.
Der Läufer kann wiederverwendet werden, ohne die Leistung oder Konformität des Teils zu beeinträchtigen.
Kaltkanalwerkzeuge sollten nicht als minderwertige Option angesehen werden. Für viele Produkte ist es das effizienteste und zuverlässigste System, wenn es auf die tatsächliche Produktionsstrategie abgestimmt ist.
Es lohnt sich, einen Heißkanal zu prüfen, wenn Materialeinsparungen, eine Verbesserung der Zykluszeit, das Erscheinungsbild des Angusses oder die Konsistenz mehrerer Kavitäten die höheren anfänglichen Werkzeug- und Wartungskosten ausgleichen können. Berechnen Sie die Rendite anhand des tatsächlichen Angussgewichts, der Harzkosten, des Jahresvolumens und der erwarteten Produktionszeit.
Dadurch kann der feste Läufer, der bei jedem Schuss ausgeworfen wird, beseitigt werden, es werden jedoch nicht alle Produktionsabfälle beseitigt. Es kann weiterhin zu Anlaufausschuss, Spülmaterial, Ausschussteilen und wartungsbedingten Verlusten kommen.
In einigen Anwendungen ja. Allerdings müssen die Qualität des Harzes, das Kontaminationsrisiko, die Schmelzhistorie, die Farbanforderungen und die Verarbeitungsempfehlungen des Lieferanten bewertet werden. Der Materiallieferant und Formingenieur sollte die Eignung bestätigen.
Nein. Einige Materialien reagieren empfindlicher auf die Verweilzeit oder die Temperatureinwirkung. Vor der Auswahl eines Heißkanalsystems sollten im DFM harzspezifische Verarbeitungsrichtlinien überprüft werden.
Ein thermischer Anschnitt basiert auf der Temperaturkontrolle an der Düsenspitze. Ein Ventilschieber verwendet einen mechanisch betätigten Stift zum Öffnen und Schließen des Schiebers und bietet so eine bessere Kontrolle über Schieberrückstände, Durchflusszeitpunkt und kosmetisches Erscheinungsbild.
Ja. Bei richtiger Anschnittplatzierung, Angusskonstruktion, Kühlung, Formfinish und Prozesskontrolle können mit einer Kaltkanalform hochwertige kosmetische Teile hergestellt werden. Bei der Teilekonstruktion müssen die Anschnittmarkierung und die Angusstrennungsmethode berücksichtigt werden.
Vergleichen Sie das komplette Produktionsmodell: Werkzeugpreis, Läufergewicht, Harzpreis, Jahresvolumen, Zykluszeit, Ausschussmenge, Nachschleifrichtlinien, Farbwechselbedarf, Wartung und die erforderliche Teilequalität.
Mit 26 Jahren Erfahrung in der Präzisionsfertigung und mehr als 400 fortschrittlichen Werkzeugmaschinen, darunter Fünf-Achsen-Plattformen von Röders und Mazak, unterstützt Dawang Precision sowohl Heißkanal- als auch Kaltkanal-Formprojekte.
