El mecanizado de torneado CNC para piezas complejas combina torneado convencional con herramientas activas, control del eje C, movimiento del eje Y y mecanizado de subhusillo. Estas capacidades permiten tornear, taladrar, roscar, fresar, ranurar y volver a trabajar en menos configuraciones. Para ejes complejos, juntas de robots, componentes fluídicos, piezas de automóviles y ensamblajes industriales, el mecanizado por fresado-torneado puede mejorar la precisión entre características manteniendo las operaciones críticas referenciadas a datos de mecanizado consistentes.
moderno El mecanizado de torneado CNC ya no se limita a producir elementos redondos. Cuando un componente torneado también requiere orificios transversales, planos, chaveteros, características excéntricas, cavidades fresadas o mecanizado de la parte posterior, una estrategia de torneado por fresado puede consolidar operaciones que de otro modo requerirían varias máquinas.
Para ingenieros y compradores, la pregunta clave no es cuántos ejes tiene una máquina. Se trata de si la estrategia de mecanizado puede producir la geometría, las tolerancias y las relaciones de características requeridas de manera eficiente y consistente.
El mecanizado de torneado CNC es muy eficiente para producir características rotacionales como diámetros, orificios, hombros, ranuras y roscas. Sin embargo, para piezas complejas, el desafío comienza cuando estas características deben combinarse con orificios transversales, planos, chaveteros, características excéntricas, cavidades fresadas o mecanizado posterior.
Aquí es donde el mecanizado por fresado-torneado amplía el torneado convencional al integrar herramientas activas, control del eje C, movimiento del eje Y y capacidades de subhusillo para completar más funciones con menos configuraciones.
Para obtener una introducción detallada a los principios básicos de torneado, consulte nuestro [Qué es el torneado cnc].
Las herramientas motorizadas utilizan herramientas giratorias motorizadas en la torreta del centro de torneado. En lugar de depender únicamente de herramientas de torneado estacionarias, la máquina puede realizar operaciones como:
· Perforación transversal y axial
· Tocando
· Fresado de ranuras y chaveteros
· Fresado plano o hexagonal
· Patrones de agujeros para pernos
· Pequeños bolsillos y contornos
Por ejemplo, considere un eje con diámetros de rodamiento, una rosca externa, dos partes planas para llave y un orificio radial.
Un proceso convencional puede requerir torneado primero y posterior fresado secundario. Con herramientas motorizadas adecuadas, estas características se pueden mecanizar en la misma secuencia de producción.
El principal beneficio no es simplemente un mecanizado más rápido. Reduce las transferencias de piezas y al mismo tiempo mantiene la relación entre las funciones torneadas y fresadas..

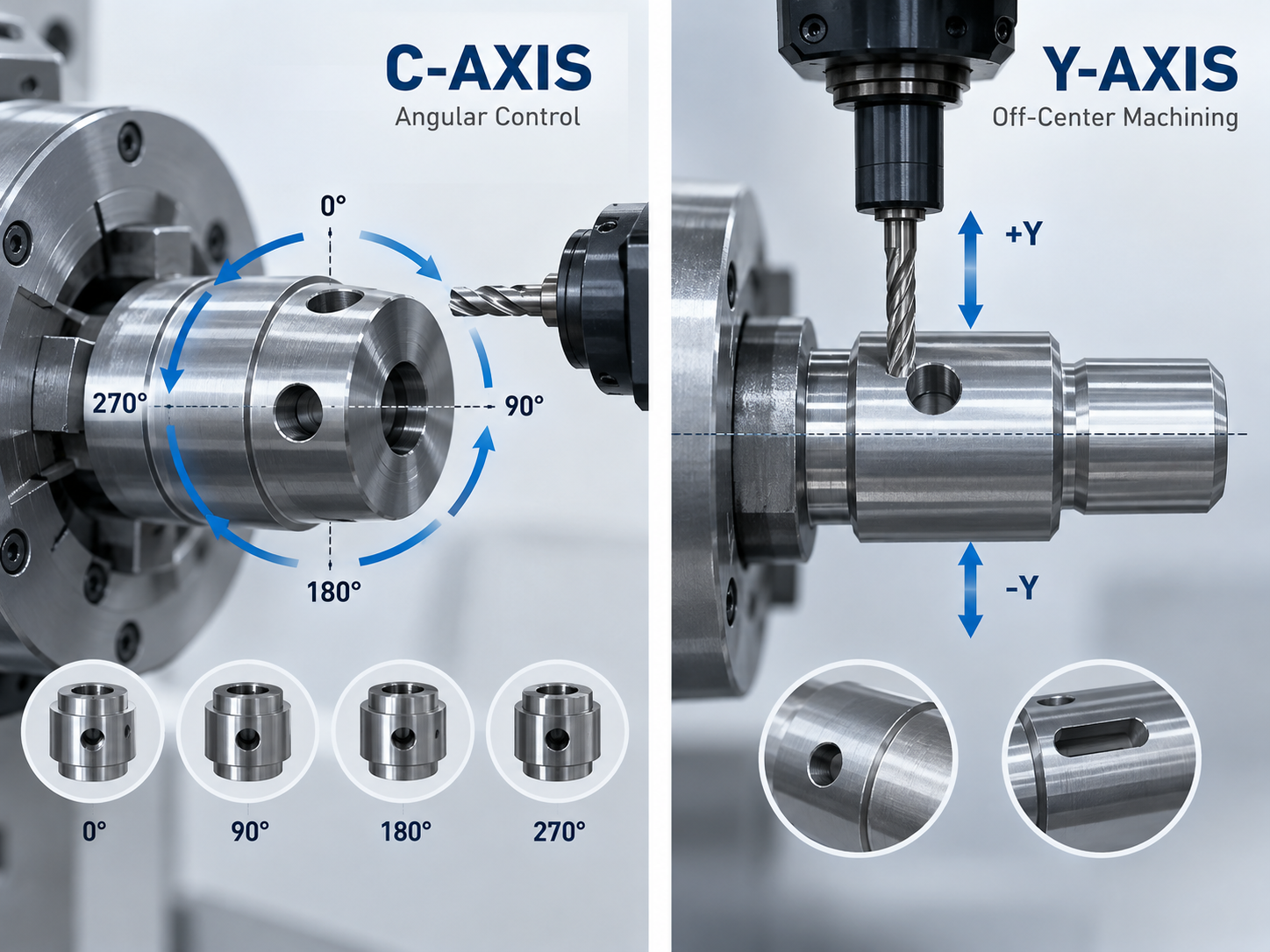

El eje C proporciona un posicionamiento angular controlado o una rotación programada del husillo.
Durante el torneado convencional, el husillo gira continuamente para generar velocidad de corte. Con el control del eje C, la máquina puede posicionar la pieza de trabajo en ángulos definidos o coordinar el movimiento del husillo con operaciones de herramienta motorizada.
Capacidad |
Aplicación típica |
indexación angular |
Agujeros radiales en ángulos definidos |
Posicionamiento del husillo |
Características de planos y llaves |
Interpolación del eje C |
Perfiles y ranuras fresados |
Posicionamiento circunferencial |
Patrones de agujeros para pernos |
Un eje que requiere cuatro orificios radiales separados 90°, por ejemplo, se puede indexar a través del eje C sin transferir la pieza a otro dispositivo.
Esto es valioso cuando la posición angular de una característica perforada o fresada debe permanecer relacionada con un diámetro, hombro u otra referencia torneada.
El control del eje C maneja el posicionamiento angular, pero algunas geometrías requieren que la herramienta de corte se aleje de la línea central del husillo.
Este es el papel del torneado del eje Y.
El eje Y soporta:
· Agujeros excéntricos
· Ranuras compensadas
· Bolsillos descentrados
· Chaveteros
· Pisos asimétricos
· Características fresadas complejas
En términos prácticos:
Eje C = control angular de la pieza de trabajo
Eje Y = posicionamiento descentrado de la herramienta de corte
No todas las características excéntricas requieren automáticamente un eje Y; La configuración correcta de la máquina depende de la geometría y la línea central de la herramienta requerida. Pero cuando es necesario un verdadero movimiento descentrado, la combinación del eje Y con el control del eje C y herramientas motorizadas amplía significativamente la capacidad del torno-fresado.
Las piezas torneadas complejas a menudo requieren mecanizado en ambos extremos. Volver a sujetar el componente manualmente puede introducir otra transferencia de datos y manipulación adicional.

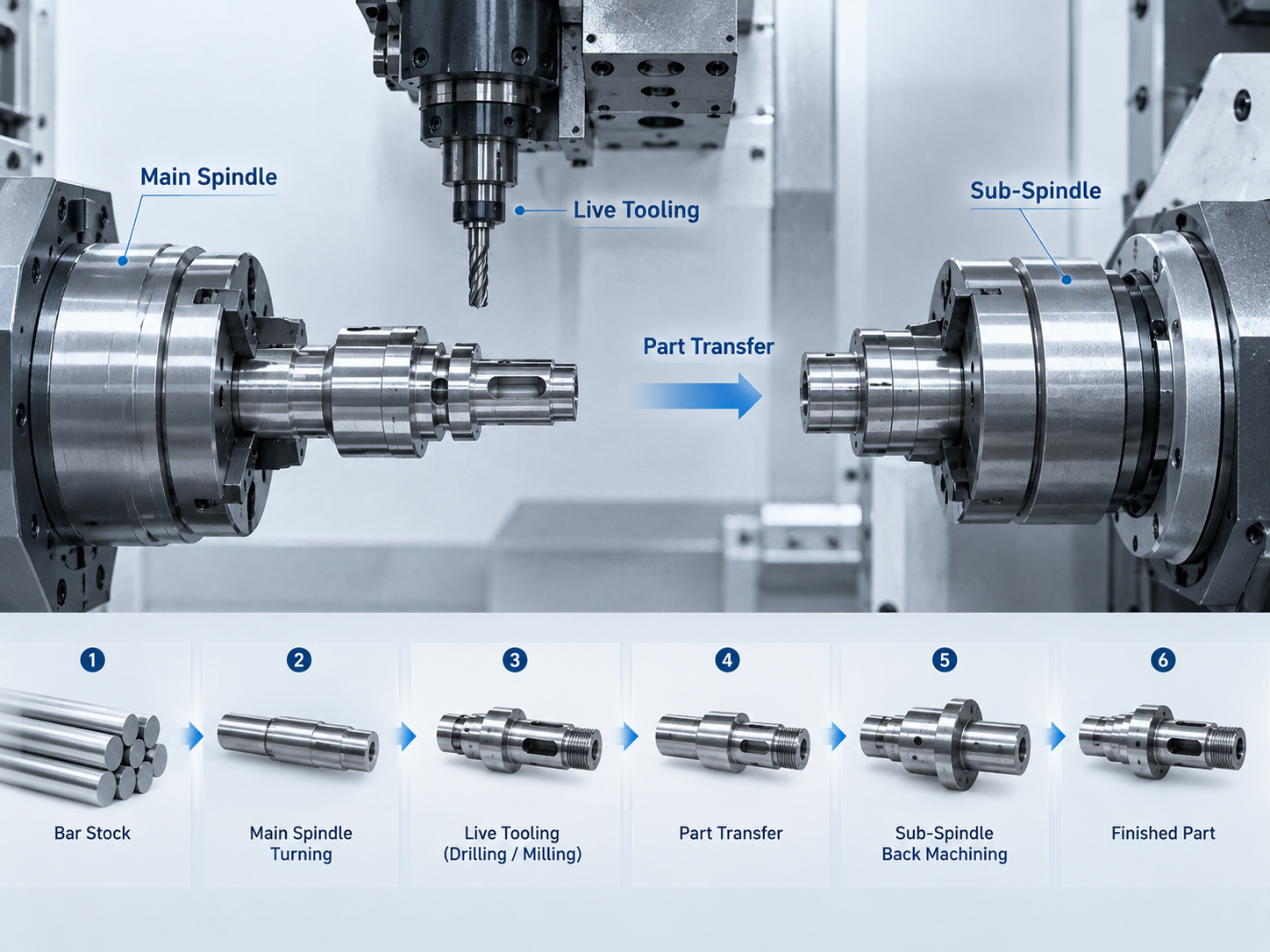

Un subhusillo permite que el husillo secundario reciba el componente del husillo principal para que las operaciones de la parte trasera puedan continuar dentro del ciclo de mecanizado.
Un proceso típico es:
Material en barras → Torneado con husillo principal → Mecanizado con herramienta motorizada → Transferencia por husillo secundario → Trabajo posterior → Pieza terminada
El trabajo posterior puede incluir refrentado, torneado, taladrado, roscado, ranurado o fresado.
Para componentes adecuados, este enfoque admite un mecanizado casi completo sin una segunda configuración separada.
No todas las piezas torneadas necesitan un proceso multieje avanzado.
Capacidad |
Torneado CNC |
Mecanizado fresado-torneado |
Torneado OD/ID |
Excelente |
Excelente |
Refrentado, ranurado, roscado |
Sí |
Sí |
Perforación cruzada |
Generalmente secundario |
Herramientas en vivo |
Pisos y chaveteros |
fresado secundario |
Fresado en máquina |
Funciones descentradas |
Limitado |
Capacidad para el eje Y |
Características angulares |
Limitado |
Controlado por eje C |
Mecanizado posterior |
A menudo es necesario volver a tirar |
Capacidad de subhusillo |
Piezas torneadas complejas |
Múltiples configuraciones posibles |
Menos potencial de configuración |
Para componentes rotacionales simples, el torneado CNC convencional puede seguir siendo la solución más económica.
El mecanizado por fresado-torneado se vuelve más valioso cuando un componente predominantemente cilíndrico combina características torneadas, taladradas, fresadas, angulares o de la parte posterior con relaciones posicionales críticas.
Una de las razones más importantes para utilizar el mecanizado de torneado CNC avanzado es el control de referencia..
Supongamos que un componente tiene un diámetro de rodamiento de precisión y un puerto radial cuya posición se especifica en relación con ese diámetro.
Si primero se gira el diámetro y el puerto se mecaniza en otro dispositivo, la segunda configuración debe recrear la referencia original. La alineación del accesorio, la variación del plato, el descentramiento y el posicionamiento de las piezas pueden afectar la relación final.
Mantener las operaciones relacionadas dentro de la misma secuencia de mecanizado puede reducir estos errores relacionados con la transferencia.
Esto es especialmente importante para controlar:
· Concentricidad y runout
· Posición del agujero al diámetro
· Orientación angular
· Relaciones hombro a cuerpo
· Alineación de adelante hacia atrás
El mecanizado de configuración única no garantiza automáticamente la precisión. La deflexión de la herramienta, la deriva térmica, la distorsión de la sujeción de piezas, las compensaciones de la herramienta y la transferencia del subhusillo aún deben controlarse mediante un proceso estable de fabricación e inspección.
Las herramientas motorizadas, las torretas, las mordazas de mandril, los subhusillos y la pieza de trabajo ocupan la misma zona de mecanizado. Las trayectorias de herramientas complejas aumentan la interferencia y el riesgo de colisión.
Solución técnica: utilice simulación CAM y comprobación de colisiones, optimice la orientación de la herramienta y minimice el saliente innecesario de la herramienta.
Los ejes largos y complejos pueden deformarse bajo las fuerzas de corte, provocando conicidad, vibración, acabado deficiente o variación dimensional.
Solución técnica: reducir la longitud sin soporte, utilizar contrapunto o soporte estable cuando sea apropiado, seleccionar herramientas rígidas y equilibrar la profundidad de corte, el avance y la velocidad del husillo con la rigidez de la pieza de trabajo.
Los ciclos de mecanizado largos generan calor en la pieza de trabajo, el husillo, las herramientas y la estructura de la máquina.
Solución técnica: utilice un suministro de refrigerante estable, separe el desbaste pesado del acabado crítico cuando sea práctico, mantenga un stock de acabado consistente y aplique compensación térmica o compensación cuando sea necesario.
Los orificios profundos, ranuras, cavidades y orificios que se cruzan pueden atrapar virutas y dañar las superficies acabadas.
Solución técnica: haga coincidir la geometría del rompevirutas, los parámetros de corte, el suministro de refrigerante y las trayectorias de herramientas con el material y la geometría de las características.
Una mala estrategia de transferencia puede provocar descentramiento o dañar las superficies acabadas.
Solución técnica: defina superficies de agarre adecuadas durante el DFM, controle la presión de sujeción y la longitud de acoplamiento y verifique las relaciones críticas de adelante hacia atrás durante la inspección del primer artículo.
No existe un avance, velocidad o profundidad de corte universales para el mecanizado de torneado CNC . Los parámetros dependen del material, la herramienta de corte, la rigidez de la máquina, la geometría de la característica, la tolerancia y la sujeción.
Para el desbaste, dé prioridad a la formación estable de viruta y a la eliminación predecible de material.
Para el acabado, deje un material consistente para que la herramienta experimente fuerzas de corte estables.
Para fresado con herramientas motorizadas, controle el acoplamiento de la fresa, la salida de la herramienta, la velocidad del husillo, el avance y la evacuación de virutas. Las herramientas accionadas pequeñas pueden requerir condiciones de corte muy diferentes a las de las plaquitas de torneado.
Para ejes delgados, los parámetros de corte deben seleccionarse teniendo en cuenta el riesgo de deflexión en lugar de la tasa máxima de eliminación de material.
Las tablas de mecanizado genéricas son puntos de partida útiles, pero los parámetros de producción deben validarse con el material, la geometría, la tolerancia y la configuración de la máquina reales.
Una máquina multieje no garantiza un proceso capaz. La planificación de tolerancias debe comenzar con los datos funcionales del dibujo.
Las características críticas pueden incluir:
· Diámetros de rodamientos y agujeros
· Runout y relaciones concéntricas.
· Posición verdadera del agujero
· Orientación angular
· Ubicaciones de hombros
· Geometría del hilo
· Posición de la característica fresada
Siempre que sea posible, las características críticas deben mecanizarse a partir de puntos de referencia consistentes antes de liberar la pieza de trabajo.
La inspección puede incluir inspección del primer artículo, medición de CMM, sondeo en proceso, compensación de compensación de herramientas, medición de rugosidad de la superficie y medidores dedicados según el dibujo.
Evite aplicar tolerancias innecesariamente estrictas a características no críticas. Los requisitos de tolerancia excesivos aumentan el tiempo de mecanizado, el costo de inspección y el riesgo de desperdicio sin mejorar la función de la pieza.
Ejes complejos: los ejes de transmisión, los ejes de actuador y los husillos de precisión a menudo combinan asientos de rodamiento, roscas, ranuras, partes planas y orificios transversales.
Articulaciones de robot: Es posible que sea necesario alinear los diámetros de precisión con los orificios de montaje, las características del codificador, los pasajes de cables o las interfaces fresadas.
Componentes fluídicos: las válvulas, accesorios, boquillas y componentes hidráulicos a menudo combinan orificios, superficies de sellado, roscas, puertos radiales y orificios de intersección.
Piezas de automóvil: los componentes de transmisión, las carcasas de sensores, los ejes y los accesorios pueden beneficiarse del torneado automatizado, las herramientas motorizadas y el mecanizado de subhusillo.
Conjuntos industriales: los acoplamientos, conectores, componentes de actuadores, rodillos y herrajes de precisión a menudo combinan geometría rotacional con características taladradas o fresadas.
Considere un proceso de torneado cuando un componente:
· Es principalmente cilíndrico pero contiene características fresadas
· Requiere agujeros radiales o descentrados
· Incluye pisos, ranuras, chaveteros o bolsillos
· Tiene estrechas relaciones posicionales entre características
· Requiere mecanizado en ambos extremos.
· Es difícil de reubicar con precisión en accesorios secundarios.
· Beneficios de la automatización desde la barra hasta la pieza terminada
El objetivo no es utilizar la máquina más compleja disponible. Se trata de seleccionar la ruta de mecanizado más sencilla que cumpla de forma fiable los requisitos de geometría, tolerancia, calidad y producción..
Dawang Precision tiene 27 años de experiencia en fabricación de precisión y más de 400 máquinas herramienta avanzadas , incluidos los sistemas de mecanizado Röders y las máquinas Mazak de 5 ejes..
Nuestras capacidades respaldan el torneado CNC de precisión, el fresado, el mecanizado multieje y la producción de piezas complejas, desde prototipos hasta fabricación repetida.
Para piezas torneadas complejas, nuestro equipo de ingeniería evalúa la ruta de fabricación completa, incluida la estrategia de referencia, la sujeción de piezas, la secuencia de mecanizado, el acceso a las herramientas, las relaciones de tolerancia y los requisitos de inspección, para determinar si es apropiado el torneado convencional o una estrategia de mecanizado más integrada.
Las herramientas motorizadas utilizan herramientas rotativas motorizadas en un centro de torneado CNC para realizar taladrado, roscado, fresado y ranurado sin transferir el componente a una fresadora independiente.
El eje C controla la posición angular o la rotación del husillo. El eje Y proporciona un movimiento lineal descentrado de la herramienta para agujeros excéntricos, ranuras, cavidades y otras características alejadas de la línea central del husillo.
Un subhusillo recibe el componente del husillo principal y permite el mecanizado de la parte trasera con menos retroceso manual, lo que ayuda a mantener las relaciones entre las funciones de adelante hacia atrás.
No. Las piezas cilíndricas simples pueden resultar más económicas en tornos CNC convencionales. El mecanizado por fresado-torneado proporciona un mayor valor cuando un componente combina torneado con fresado, taladrado, características descentradas, angulares o posteriores.
Puede reducir los errores asociados con múltiples configuraciones al mantener las funciones relacionadas referenciadas a datos de mecanizado consistentes. La precisión final aún depende de las herramientas, la sujeción de piezas, la estabilidad térmica, el control del proceso y la inspección.
Si su componente incluye diámetros de tolerancia estricta, orificios transversales, características descentradas, planos fresados, roscas complejas o mecanizado frontal y posterior , envíe sus dibujos STEP y PDF al equipo de ingeniería de Dawang Precision.
Revisaremos la geometría, la estrategia de referencia, los requisitos de tolerancia, la sujeción de piezas, el acceso a las herramientas y la ruta adecuada de mecanizado de torneado CNC o fresado-torneado .
Envíe sus dibujos STEP/PDF para una evaluación DFM gratuita. Nuestro equipo de ingeniería responderá dentro de las 24 horas.
