Respuesta rápida

La fabricación de moldes de pared delgada requiere un mecanizado de cavidades preciso, ventilación controlada y tolerancias estables para soportar el moldeo por inyección de alta velocidad.  A medida que disminuye el espesor de la pared, la ventana de llenado se acorta, lo que hace que la precisión de la cavidad y la evacuación del aire sean cada vez más importantes. El mecanizado CNC de alta velocidad, el mecanizado de 5 ejes, la electroerosión y la inspección de precisión ayudan a producir cavidades de molde consistentes para aplicaciones como contenedores de envasado de alimentos y tubos médicos de pared delgada.

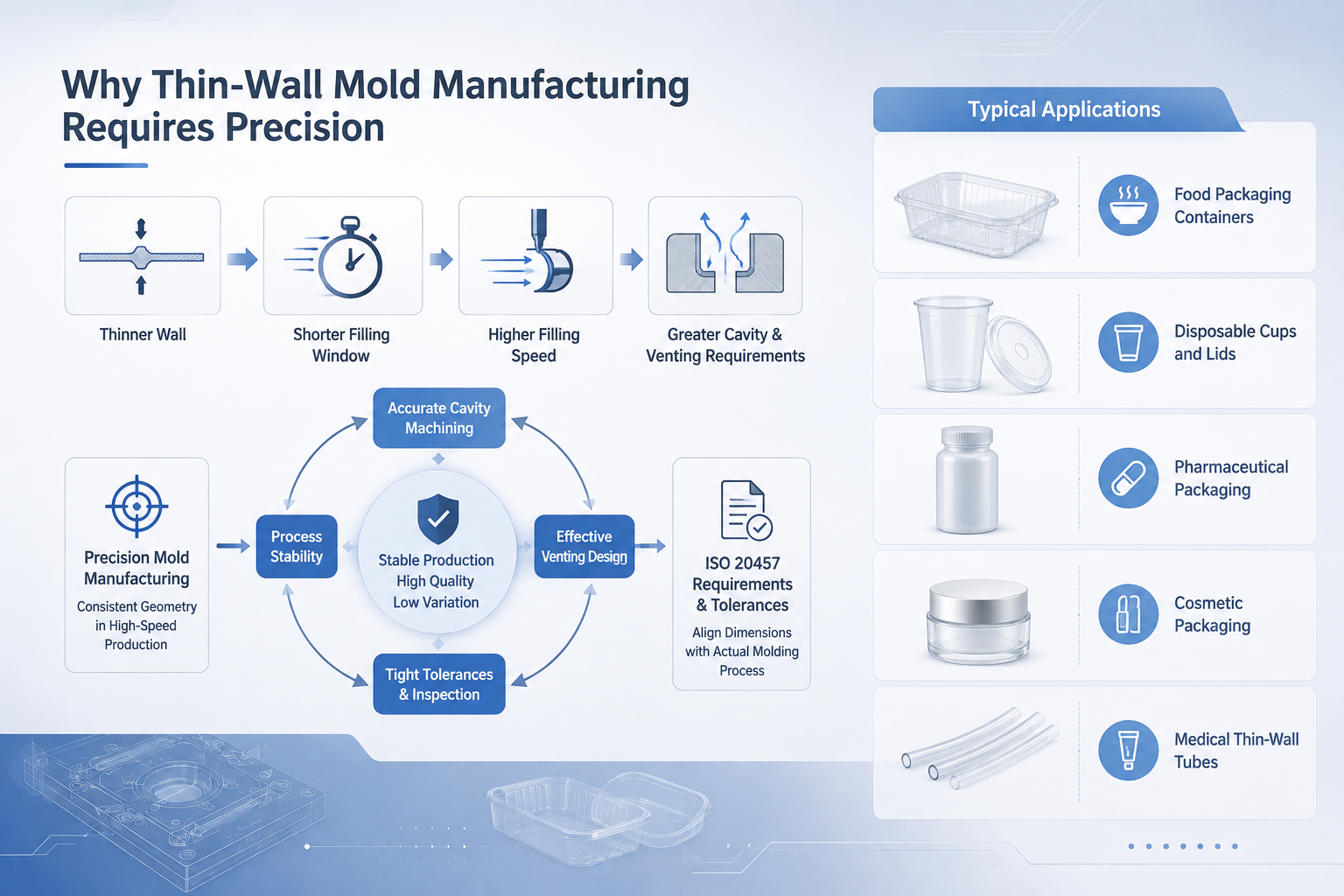

Por qué la fabricación de moldes de pared delgada requiere precisión

El moldeo por inyección de paredes delgadas se usa ampliamente para productos plásticos livianos y de gran volumen. Una pared más delgada requiere que el polímero fundido llene la cavidad rápidamente antes de que el enfriamiento restrinja el flujo.

La relación es sencilla:

Pared más delgada → ventana de llenado más corta → mayor velocidad de llenado → mayores requisitos de cavidad y ventilación

Para los fabricantes de moldes, el desafío es mantener una geometría consistente durante la producción repetida a alta velocidad. ISO 20457 establece requisitos y tolerancias para piezas de plástico moldeadas, lo que refuerza la necesidad de relacionar los requisitos dimensionales con el proceso de moldeo real.

Las aplicaciones típicas incluyen:

Contenedores de envasado de alimentos

Vasos y tapas desechables

Envases farmacéuticos

Envases cosméticos

Tubos médicos de pared delgada

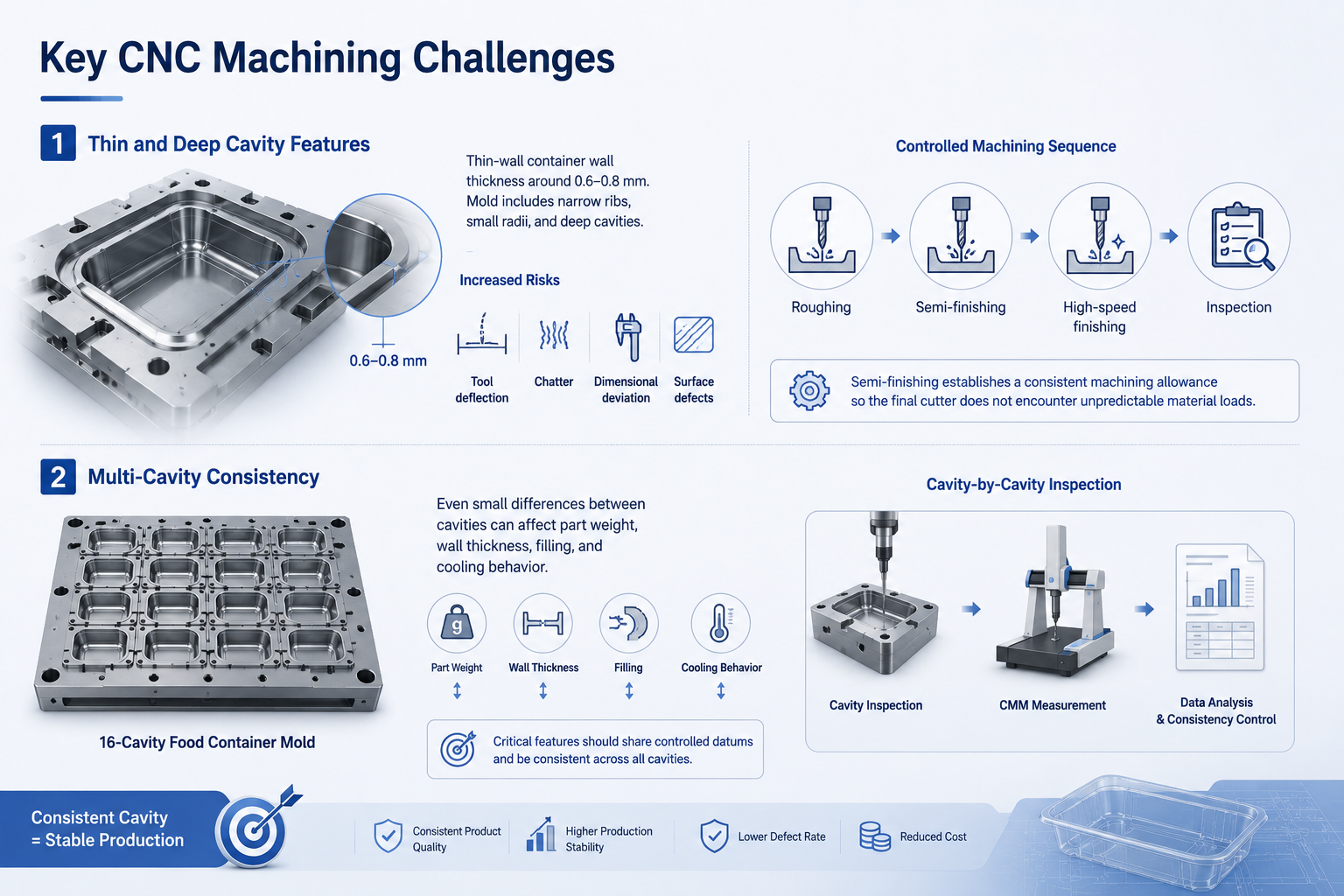

Desafíos clave del mecanizado CNC

Características de las cavidades delgadas y profundas

Un recipiente de pared delgada puede tener un espesor de pared de alrededor de 0,6 a 0,8 mm , mientras que el molde correspondiente puede contener nervaduras estrechas, radios pequeños y superficies de cavidad profunda.

Estas características aumentan el riesgo de:

Deflexión de la herramienta

Charla

Desviación dimensional

Defectos superficiales

Normalmente se utiliza una secuencia controlada:

Desbaste → Semiacabado → Acabado de alta velocidad → Inspección

El semiacabado establece un margen de mecanizado constante para que el cortador final no encuentre cargas de material impredecibles.

Consistencia de múltiples cavidades

Considere un molde representativo para recipientes de alimentos de 16 cavidades . Incluso pequeñas diferencias entre cavidades pueden afectar el peso de la pieza, el espesor de la pared, el llenado y el comportamiento de enfriamiento.

Por lo tanto, las características críticas deben compartir datos controlados y ser inspeccionadas cavidad por cavidad utilizando CMM o metrología adecuada.

Estrategias de mecanizado CNC de alta velocidad

El mecanizado CNC de alta velocidad no es simplemente la velocidad máxima del husillo. Balanzas efectivas para el mecanizado de moldes:

Velocidad del husillo + avance + compromiso de la herramienta + rigidez de la herramienta + margen de mecanizado

El desbaste se centra en la eliminación de material estable. El semiacabado iguala el material restante, mientras que el acabado de alta velocidad controla la altura del festón y la calidad de la superficie.

Para superficies de cavidades cosméticas, un paso más pequeño puede mejorar el acabado, pero la estrategia debe optimizarse según la geometría en lugar de minimizarse en todas partes.

Mecanizado CNC de 5 ejes para cavidades complejas

Las cavidades de empaque profundas a menudo requieren herramientas largas cuando se mecanizan desde una dirección fija de 3 ejes. Una herramienta que sobresale excesivamente puede aumentar la vibración y reducir la precisión.

El mecanizado de 5 ejes puede cambiar la orientación de la herramienta para mejorar:

Accesibilidad de herramientas

Rigidez

Consistencia de la superficie

Número de configuraciones

Dawang Precision opera centros de mecanizado de 5 ejes Röders y Mazak , lo que permite aplicar estrategias multieje donde brindan beneficios prácticos de fabricación.

Diseño de ventilación para moldes de pared delgada

Durante el llenado rápido, el plástico fundido empuja el aire hacia el final del recorrido del flujo. Si el aire no puede escapar de manera eficiente, pueden ocurrir defectos.

Los respiraderos se consideran comúnmente alrededor de áreas de final de llenado, líneas de separación, bolsas profundas, nervaduras y otras posibles trampas de aire.

Sin embargo, eficaz de la ventilación el diseño  depende de la ubicación, la profundidad, la geometría y la conexión atmosférica. Más ventilaciones no significan automáticamente una mejor ventilación.

Cómo afecta la precisión del CNC a la ventilación

Una relación crítica en la fabricación de moldes de pared delgada  es:

Precisión del CNC → geometría de ventilación → evacuación de aire → comportamiento de llenado → calidad de la pieza

Un respiradero demasiado poco profundo puede restringir la evacuación del aire, mientras que una profundidad excesiva puede aumentar el riesgo de descarga eléctrica.

El mecanizado CNC puede producir muchas funciones de ventilación, mientras que la electroerosión puede complementar el fresado para estructuras estrechas o de difícil acceso. El análisis del flujo del molde también puede ayudar a identificar posibles trampas de aire antes del mecanizado final.

Control de la presión de inyección

Las piezas de paredes delgadas generalmente requieren un llenado rápido, lo que puede aumentar la presión de inyección . Sin embargo, aumentar la presión no debería ser la primera respuesta a un tiro corto.

Los ingenieros deben revisar primero:

Ubicación y tamaño de la puerta

Longitud del flujo

Eficiencia de ventilación

Condición de la superficie de la cavidad

Velocidad de inyección

Una cavidad adecuadamente maquinada con ventilación efectiva crea un ambiente de llenado más predecible.

Flujo de trabajo de fabricación

Un flujo de trabajo representativo de moldes para envases de pared delgada es:

Revisión de DFM → Preparación de acero → Desbaste CNC → Semiacabado → Acabado de alta velocidad → EDM → Mecanizado de ventilación → Pulido → Inspección CMM → Prueba de molde

Durante el DFM, los ingenieros revisan el espesor de la pared, la inclinación, las líneas de separación, las compuertas, el enfriamiento, la ventilación y las tolerancias críticas.

Para un molde representativo de recipiente para alimentos de 16 cavidades , el objetivo no es simplemente reducir el tiempo de mecanizado. Se trata de una geometría de cavidad consistente y una producción estable en todas las cavidades.

Para los tubos médicos de pared delgada, se puede prestar atención adicional al diámetro interno, la concentricidad, el espesor de la pared, la alineación del núcleo y la cavidad y la calidad de la superficie.

¿Por qué elegir Dawang Precision?

Dawang Precision tiene 26 años de experiencia en fabricación de precisión  y opera más de 400 máquinas herramienta avanzadas , incluidos los centros de mecanizado de 5 ejes Röders y Mazak..

Nuestro proceso de fabricación integra DFM, mecanizado CNC de alta velocidad, electroerosión, análisis de ventilación, control de tolerancia e inspección dimensional para abordar todos los requisitos de fabricación de moldes.

Conclusión

La fabricación exitosa de moldes de pared delgada  depende de algo más que mecanizar una cavidad rápidamente. El mecanizado CNC preciso, las tolerancias controladas, la ventilación eficaz y el acabado adecuado deben trabajar juntos.

La relación clave es:

Precisión de la cavidad → Ventilación → Presión de inyección → Estabilidad de llenado → Consistencia de la pieza

Para embalajes de pared delgada o componentes médicos, envíe sus dibujos STEP o PDF  al equipo de ingeniería de Dawang Precision para obtener una evaluación DFM gratuita  que cubra la capacidad de fabricación de la cavidad, la estrategia CNC, la ventilación, las tolerancias y los riesgos de producción.

Nuestro equipo de ingeniería responderá dentro de las 24 horas.
