Normas IATF 16949: Moldeo por inyección para componentes automotrices debajo del capó

Respuesta rápida

El moldeo por inyección automotriz para componentes debajo del capó requiere una selección controlada de materiales, herramientas de precisión, parámetros de moldeo estables e inspección dimensional repetible. Los estándares IATF 16949 agregan un marco de calidad basado en procesos que conecta el análisis de riesgos, PFMEA, planes de control, monitoreo de procesos, trazabilidad y acciones correctivas.

Para los componentes del motor y otras aplicaciones debajo del capó, los principales desafíos son el calor, la exposición química, la vibración, la contracción del material, la deformación y la variación dimensional. Estos riesgos deben abordarse durante el DFM (Diseño para la fabricabilidad) en lugar de después de que se completen las herramientas.

Por lo tanto, se sigue una estrategia de fabricación fiable:

DFM → Selección de materiales → Diseño de moldes → Optimización de procesos → Control de tolerancia → Inspección → Monitoreo de producción

Este enfoque ayuda a los fabricantes a producir componentes plásticos duraderos con un rendimiento constante en todos los volúmenes de producción de automóviles.

Qué significa IATF 16949 para el moldeo por inyección de automóviles

IATF 16949 es un estándar de gestión de calidad automotriz centrado en la coherencia de los procesos, la prevención de defectos, la gestión de riesgos y la mejora continua..

Para el moldeo por inyección, esto significa que la calidad no puede depender únicamente de la inspección final. Los riesgos de fabricación deben identificarse y controlarse durante todo el proceso.

Un sistema de calidad típico de moldeo por inyección para automóviles conecta:

·  Flujo de proceso

·  AMEF

·  Plan de Control

·  Trabajo estandarizado

·  Monitoreo de procesos

·  Sistemas de medición

·  Trazabilidad

·  Acciones correctivas y preventivas

La guía de la IATF establece específicamente que los controles de procesos primarios y alternativos deben reflejarse en el flujo del proceso, PFMEA, plan de control y trabajo estandarizado cuando corresponda.

Los proveedores de automóviles también deben considerar los requisitos específicos de los OEM . Ford, GM, Stellantis, BMW, Mercedes-Benz, Volkswagen, Volvo y otros fabricantes de automóviles mantienen sus propios requisitos específicos del cliente (CSR), que pueden agregar requisitos más allá del marco básico de IATF 16949.

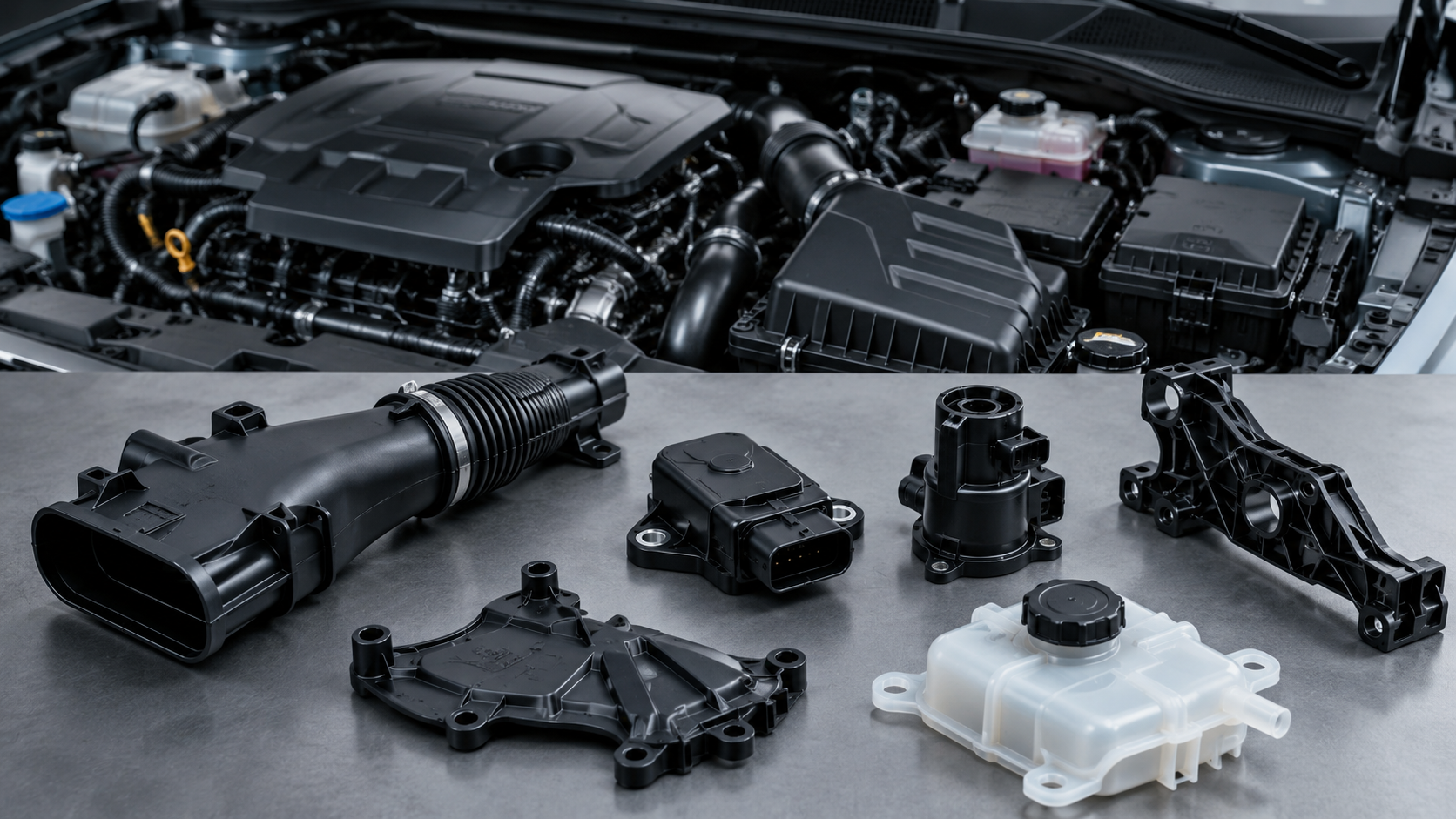

Aplicaciones de moldeo por inyección para automóviles

El moldeo por inyección se utiliza ampliamente tanto para interiores de automóviles como para componentes de motores , así como para sistemas eléctricos y funcionales.

Para aplicaciones debajo del capó, la selección de materiales es particularmente importante porque los componentes pueden experimentar temperaturas elevadas, fluidos, vibraciones y ciclos térmicos repetidos.

Se pueden seleccionar polímeros de ingeniería como nailon relleno de vidrio, PBT, PPS, PP y PC/ABS  según los requisitos térmicos, mecánicos, químicos y dimensionales de la aplicación.

Desafíos clave en el moldeo por inyección debajo del capó

1. Exposición al calor y a productos químicos

Los componentes debajo del capó pueden experimentar calor, fluidos del motor, vibraciones y cambios repetidos de temperatura.

Por lo tanto, la selección del material debe considerar algo más que la resistencia a temperatura ambiente. Los ingenieros deben evaluar:

·  Temperatura continua y pico

·  Ciclismo térmico

·  Exposición química

·  Resistencia a la fluencia

·  Resistencia al impacto

·  Absorción de humedad

·  Estabilidad dimensional

Los polímeros rellenos de vidrio pueden proporcionar mayor rigidez y resistencia, pero la orientación de las fibras también puede influir en la contracción y la deformación.

Por lo tanto, el material, la geometría de la pieza, la ubicación de la puerta y el proceso de moldeo deben evaluarse como un solo sistema.

2. Contracción y deformación

La deformación es uno de los riesgos dimensionales más importantes en el moldeo por inyección de automóviles.

Las causas comunes incluyen:

·  Espesor de pared desigual

·  Enfriamiento no uniforme

·  Contracción del material

·  Orientación de las fibras

·  Embalaje desigual

·  Tensión residual de moldeo

·  Geometría asimétrica

Las carcasas, cubiertas y componentes grandes con nervaduras o protuberancias de montaje son especialmente sensibles al enfriamiento diferencial y la contracción.

La solución no es simplemente aumentar la inspección. El molde y el proceso deben diseñarse para minimizar las fuentes de variación.

3. Tolerancias funcionales estrictas

Las piezas moldeadas por inyección no deben tener una tolerancia excesiva y uniforme.

Características críticas como:

·  Orificios de montaje

·  Superficies de sellado

·  Interfaces de conector

·  Funciones de localización

·  Posiciones de sujetadores

pueden requerir un control más estricto que las superficies no funcionales.

Una estrategia de tolerancia práctica separa las dimensiones críticas para la función  de las dimensiones generales. Esto concentra la capacidad del proceso donde afecta directamente el ensamblaje y el rendimiento.

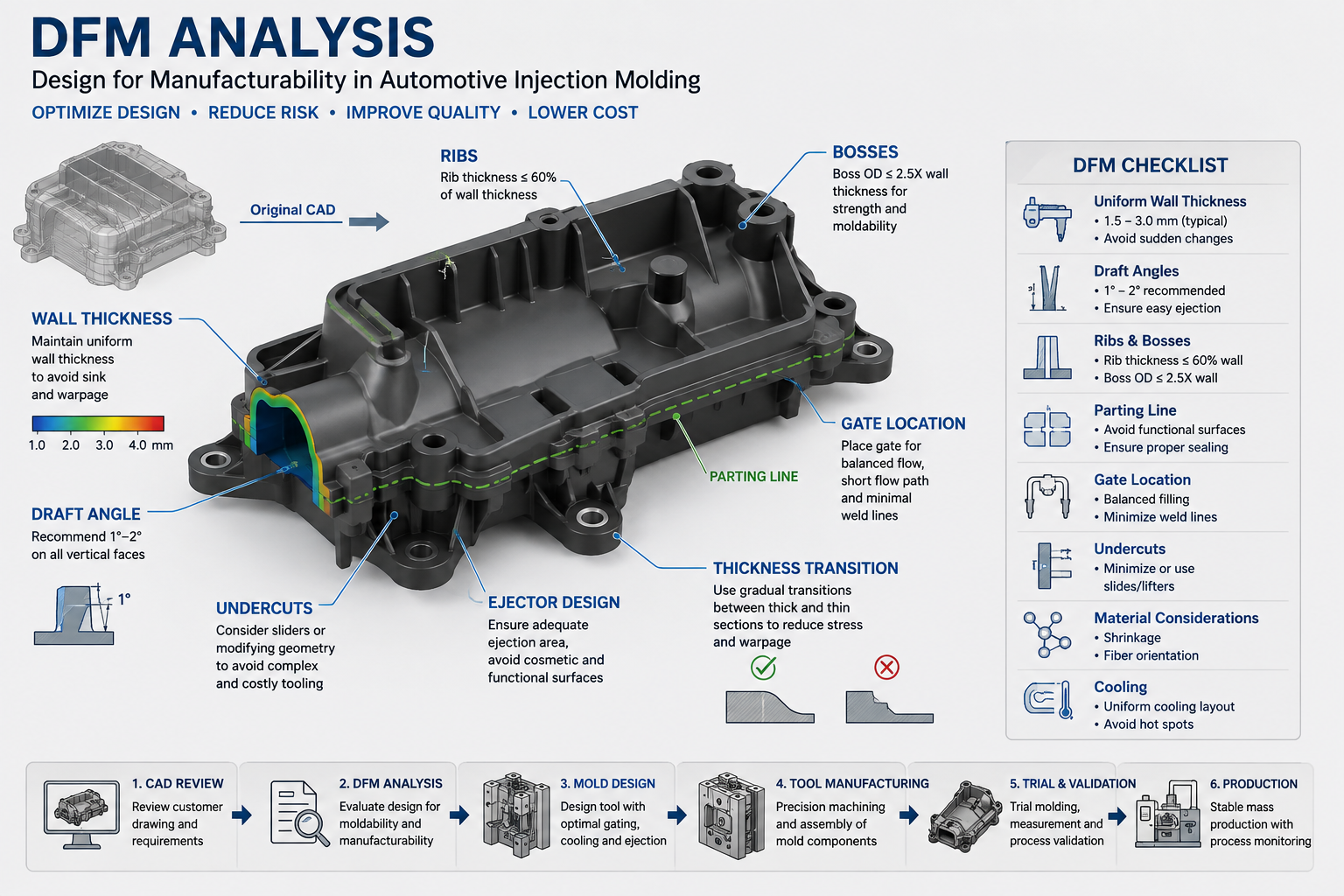

DFM: Controle el riesgo de fabricación antes de utilizar herramientas

DFM es uno de los pasos más importantes en el moldeo por inyección automotriz porque las decisiones de diseño afectan directamente la complejidad de las herramientas, la estabilidad del ciclo, la variación dimensional y el costo de producción.

Una revisión profesional de DFM debe evaluar:

Espesor de la pared

El espesor constante de la pared ayuda a reducir las marcas de hundimiento, los huecos, el enfriamiento desigual y la deformación. Las secciones demasiado gruesas pueden enfriarse de forma diferente a las paredes circundantes.

ángulos de tiro

Un tiro adecuado favorece la expulsión confiable y reduce el riesgo de daños o deformaciones en la superficie.

Costillas y jefes

Las nervaduras pueden aumentar la rigidez estructural sin aumentar innecesariamente el espesor de la pared. Los resaltes deben diseñarse para evitar una concentración excesiva de material.

Recortes

Los clips, orificios laterales y otras socavaduras pueden requerir correderas, elevadores, insertos o estrategias de herramientas alternativas.

Ubicación de la puerta y la línea de separación

La posición de la compuerta afecta el llenado, las líneas de soldadura, el empaquetamiento, la orientación de las fibras y la estabilidad dimensional. La línea de separación también debe colocarse para proteger las superficies críticas y simplificar la expulsión.

Enfriamiento

El diseño del canal de enfriamiento debe proporcionar una eliminación uniforme del calor. Las temperaturas desiguales del molde pueden producir una contracción diferencial y una variación dimensional.

Cuanto antes se identifiquen estos problemas, es menos probable que se conviertan en costosas modificaciones de herramientas más adelante.

Soluciones Técnicas para Control de Procesos y Tolerancias

1. Control de materiales

Los polímeros de ingeniería pueden ser sensibles a la humedad y al historial térmico.

El control de procesos debe cubrir:

·  Grado de resina

·  Lote de materiales

·  Condiciones de secado

·  Almacenamiento

·  Temperatura de fusión

·  Uso de triturado

·  Trazabilidad de materiales

Para materiales sensibles a la humedad, las condiciones de secado deben seguir las especificaciones del proveedor de la resina.

2. Establecer una ventana de proceso estable

La velocidad de inyección, la temperatura de fusión, la presión de inyección, la presión de empaque, el tiempo de enfriamiento y la temperatura del molde deben optimizarse juntas.

El objetivo no es encontrar una configuración de máquina que produzca piezas aceptables.

El objetivo es establecer una ventana de proceso repetible  que mantenga las características críticas dentro de las especificaciones.

Por ejemplo:

Temperatura de fusión → Llenado → Embalaje → Enfriamiento → Expulsión

Los cambios en una etapa pueden influir en la siguiente. Un embalaje excesivo puede aumentar la tensión residual, mientras que un embalaje insuficiente puede aumentar la contracción dimensional.

3. Controlar la temperatura y el enfriamiento del molde

El enfriamiento tiene una influencia directa en el tiempo del ciclo, la contracción y la estabilidad dimensional.

Una estrategia de enfriamiento sólida considera:

·  Geometría de la pieza

·  Espesor de pared

·  Temperatura del molde

·  Posición del canal de refrigeración

·  Características de los materiales

·  Tiempo de ciclo

·  Transiciones de grueso a fino

Para componentes automotrices grandes o asimétricos, la refrigeración equilibrada es particularmente importante para controlar la deformación.

Tolerancia y capacidad de proceso

A diferencia de las piezas metálicas mecanizadas, los polímeros moldeados se ven influenciados por la temperatura, la humedad, la contracción, la orientación de las fibras, la presión del empaque y las condiciones de enfriamiento.

Por lo tanto, los requisitos de tolerancia deben estar vinculados a la función de la pieza y a la capacidad del proceso..

Para las características críticas, los fabricantes pueden utilizar control estadístico de procesos y análisis de capacidad, incluidos Cp y Cpk:

Cp = (USL − LSL) / 6σ

Cpk = mínimo [(USL − μ)/3σ, (μ − LSL)/3σ]

Sin embargo, no existe un valor único de Cpk que deba aplicarse automáticamente a cada elemento moldeado por inyección del automóvil. Los criterios de aceptación deben seguir el plano del cliente, el plan de control, las características especiales y los requisitos OEM aplicables.

Cómo las herramientas de calidad IATF 16949 respaldan el moldeo por inyección

Este enfoque basado en procesos es importante porque IATF 16949 requiere actividades de resolución de problemas para abordar las causas fundamentales y evitar la recurrencia, incluidas actualizaciones de la documentación relevante del PFMEA y del Plan de Control cuando sea necesario.

Inspección y Verificación

La inspección debe verificar que el proceso esté produciendo el resultado requerido, no reemplazar el control del proceso.

Dependiendo de la pieza, la inspección puede incluir:

·  Inspección dimensional CMM

·  Inspección de visión

·  Aforo

·  Inspección de superficies

·  Verificación de materiales

·  Inspección del primer artículo

·  Controles funcionales o de montaje

Las características críticas deberían tener métodos y frecuencias de medición definidos dentro del Plan de Control aplicable.

Esto crea un circuito de retroalimentación entre los datos de fabricación y la mejora de procesos..

Por qué son importantes las herramientas de precisión

La máquina de moldeo por inyección es sólo una parte del sistema. La geometría del molde, la precisión de la cavidad, el enfriamiento, la ventilación, la expulsión y el diseño de la compuerta afectan directamente la consistencia de la pieza final.

Por lo tanto, el mecanizado de precisión es importante a la hora de producir componentes de moldes, insertos, accesorios y otras características de herramientas que influyen en las dimensiones críticas.

Dawang Precision aporta 26 años de experiencia en fabricación y más de 400 máquinas herramienta avanzadas , incluidos equipos de 5 ejes Röders y Mazak. Para proyectos automotrices, esta capacidad respalda el lado de fabricación de precisión del proceso de desarrollo de componentes y herramientas.

Sin embargo, la atención debe permanecer en el flujo de trabajo de ingeniería:

DFM → Herramientas de precisión → Control de procesos → Verificación dimensional

Un flujo de trabajo práctico para el moldeo por inyección de automóviles

Un proyecto sólido puede seguir esta secuencia:

1. Revisión de dibujos y CAD
↓
2. Análisis DFM
↓
3. Selección de materiales
↓
4. Estrategia de enfriamiento y moldes
↓
5. Fabricación de herramientas
↓
6. Moldeo de prueba y optimización de procesos
↓
7. Validación dimensional
↓
8. PPAP / Aprobación de producción
↓
9. SPC y control continuo de procesos

Este enfoque mueve la gestión de la calidad hacia arriba, donde los riesgos de fabricación pueden abordarse antes de la producción en masa.

Preguntas frecuentes

P1: ¿Se requiere IATF 16949 para el moldeo por inyección de automóviles?

No todos los proveedores de moldeo por inyección están obligados legalmente a poseer la certificación IATF 16949. Sin embargo, los OEM automotrices y los proveedores de nivel pueden exigir que los proveedores cumplan con la IATF 16949 y los requisitos específicos del cliente aplicables.

P2: ¿Qué plásticos se utilizan para los componentes debajo del capó?

Los polímeros de ingeniería comunes incluyen nailon relleno de vidrio, PBT, PPS, PP y otros termoplásticos de grado automotriz. La selección depende de la temperatura, la exposición química, la resistencia, la fluencia y los requisitos dimensionales.

P3: ¿Por qué es importante el DFM para el moldeo por inyección?

DFM identifica problemas con el espesor de la pared, la inclinación, las nervaduras, los salientes, los cortes, las entradas, el enfriamiento, la expulsión y las tolerancias antes de que comience el mecanizado. Esto puede reducir las modificaciones de herramientas y mejorar la estabilidad de la producción.

P4: ¿Cómo se controlan las tolerancias del moldeo por inyección automotriz?

El control de tolerancia combina control de materiales, herramientas de precisión, parámetros de moldeo estables, enfriamiento equilibrado, sistemas de medición y monitoreo de procesos. Las dimensiones críticas deberían recibir controles más estrictos que las características no funcionales.

P5: ¿Cuál es la diferencia entre inspección y control de procesos?

La inspección comprueba si una pieza cumple los requisitos. El control de procesos gestiona las variables que determinan si el proceso puede producir repetidamente piezas conformes.

Conclusión

confiable El moldeo por inyección automotriz  se basa en el control de procesos en lugar de solo en la inspección final.

Para los componentes debajo del capó del motor, interiores de automóviles, carcasas eléctricas y otros componentes plásticos duraderos , el enfoque más eficaz combina:

DFM + Selección de materiales + Herramientas de precisión + Optimización de procesos + Control de tolerancias + Inspección + Trazabilidad

Los estándares IATF 16949 proporcionan el marco de gestión de calidad, mientras que las decisiones de ingeniería determinan la eficacia con la que ese marco se traduce en una producción estable.
