Vistas: 0 Autor: Peng Hora de publicación: 2026-07-03 Origen: Sitio
A medida que los robots humanoides pasan rápidamente de prototipos de laboratorio a aplicaciones comerciales, la demanda de componentes estructurales de alto rendimiento continúa creciendo. Estos sistemas no sólo requieren un diseño liviano, sino que también exigen una resistencia mecánica excepcional, tolerancias extremadamente estrictas y durabilidad a largo plazo en condiciones de movimiento dinámico.
Aquí es donde el mecanizado CNC de precisión se ha convertido en una tecnología de fabricación fundamental para el desarrollo de robots humanoides de próxima generación.
Los fabricantes actuales de piezas de robots humanoides enfrentan desafíos de ingeniería cada vez más complejos, particularmente para lograr el equilibrio entre la reducción de peso y la rigidez estructural, manteniendo al mismo tiempo la precisión del ensamblaje en geometrías multieje.
Uno de los requisitos más críticos de la robótica humanoide es lograr estructuras ligeras sin comprometer la resistencia mecánica.
Los robots humanoides requieren:
Peso total reducido para mejorar la eficiencia energética.
Alta rigidez para soportar la marcha dinámica y las articulaciones que soportan carga.
Distribución de tensión optimizada bajo ciclos de movimiento repetitivos.
Materiales como el aluminio 7075, las aleaciones de magnesio y el titanio se utilizan ampliamente debido a sus excelentes relaciones resistencia-peso.
Sin embargo, mecanizar estos materiales en geometrías complejas presenta desafíos como deformación, distorsión térmica y tensión residual.
Los robots humanoides contienen múltiples estructuras de soporte de carga, que incluyen:
articulaciones de la cadera
Conjuntos de rodilla
Actuadores de hombro
Marcos estructurales en forma de columna
Estos componentes requieren estructuras mecanizadas por CNC de alta resistencia que garanticen un rendimiento mecánico constante.
Los desafíos clave incluyen:
Resistencia a la fatiga bajo carga cíclica.
Control de vibración al caminar y correr.
Refuerzo local sin aumentar el peso total
Para abordar estos problemas, los ingenieros suelen combinar la optimización de la topología con el mecanizado CNC de precisión.
Los sistemas de robots humanoides se basan en conjuntos de múltiples componentes altamente integrados, donde incluso las desviaciones menores pueden afectar la precisión del movimiento.
Los requisitos típicos incluyen:
Tolerancias que van desde ±0,01 mm a ±0,005 mm
Alineación precisa de asientos de rodamientos, soportes de motor y carcasas de juntas
Juego mínimo en los sistemas de transmisión.
Esto hace que el mecanizado CNC de precisión sea esencial para garantizar una precisión de ensamblaje constante tanto en la creación de prototipos como en la producción en masa.
La mayoría de los componentes de robots humanoides presentan geometrías complejas, como:
Cavidades profundas
Superficies curvas de forma libre
Estructuras internas de celosía ligera.
Interfaces de articulación multiángulo
Como resultado, se utilizan habitualmente centros de mecanizado CNC de 5 ejes e incluso de 7 ejes.
Las ventajas incluyen:
Reducción del tiempo de configuración y fijación.
Mayor precisión geométrica
Capacidad para mecanizar estructuras integradas complejas en una sola configuración
Esto mejora significativamente la eficiencia y la consistencia de la producción.
Los fabricantes profesionales de piezas de robots humanoides suelen seleccionar materiales basándose en:
Requisitos de carga
Optimización del peso
Resistencia al desgaste
maquinabilidad
Las soluciones comunes incluyen:
Aluminio 7075-T6 para marcos estructurales.
Aleaciones de titanio para uniones sometidas a altas tensiones
Plásticos de ingeniería como PEEK y PA12 para componentes ligeros
La producción moderna depende en gran medida de:
Mecanizado CNC simultáneo de 5 ejes
Corte con husillo de alta velocidad
Sistemas de control de microalimentación.
Compensación de herramientas en tiempo real
Estas tecnologías garantizan una precisión constante incluso para geometrías robóticas complejas.
Para garantizar la estabilidad dimensional, los fabricantes aplican:
Alivio de tensiones térmicas después del mecanizado en desbaste
Acabado vibratorio para lograr consistencia superficial
Anodizado o revestimiento duro para mayor durabilidad.
Rectificado de precisión para tolerancias finales
Estos procesos son esenciales para mantener la confiabilidad estructural a largo plazo.
Antes del mecanizado, los ingenieros optimizan:
Distribución del espesor de la pared
Estructuras de la cavidad interna.
Refuerzo del camino de carga
Interfaces de montaje estandarizadas
Esto ayuda a reducir los costos de fabricación al tiempo que mejora el rendimiento estructural.
Los componentes mecanizados por CNC de precisión se utilizan ampliamente en:
Estructuras esqueléticas de robots bípedos
Carcasas de actuador conjunto
Brazos robóticos de carga
Sistemas de transmisión de par
Soportes de integración de sensores
Estas aplicaciones requieren una confiabilidad extremadamente alta, especialmente en entornos de movimiento dinámico.
Para ilustrar mejor cómo se aplican los métodos de fabricación avanzados en proyectos reales de robótica humanoide, el siguiente caso de OEM demuestra un componente estructural de brazo robótico de alto rendimiento producido mediante un enfoque híbrido.

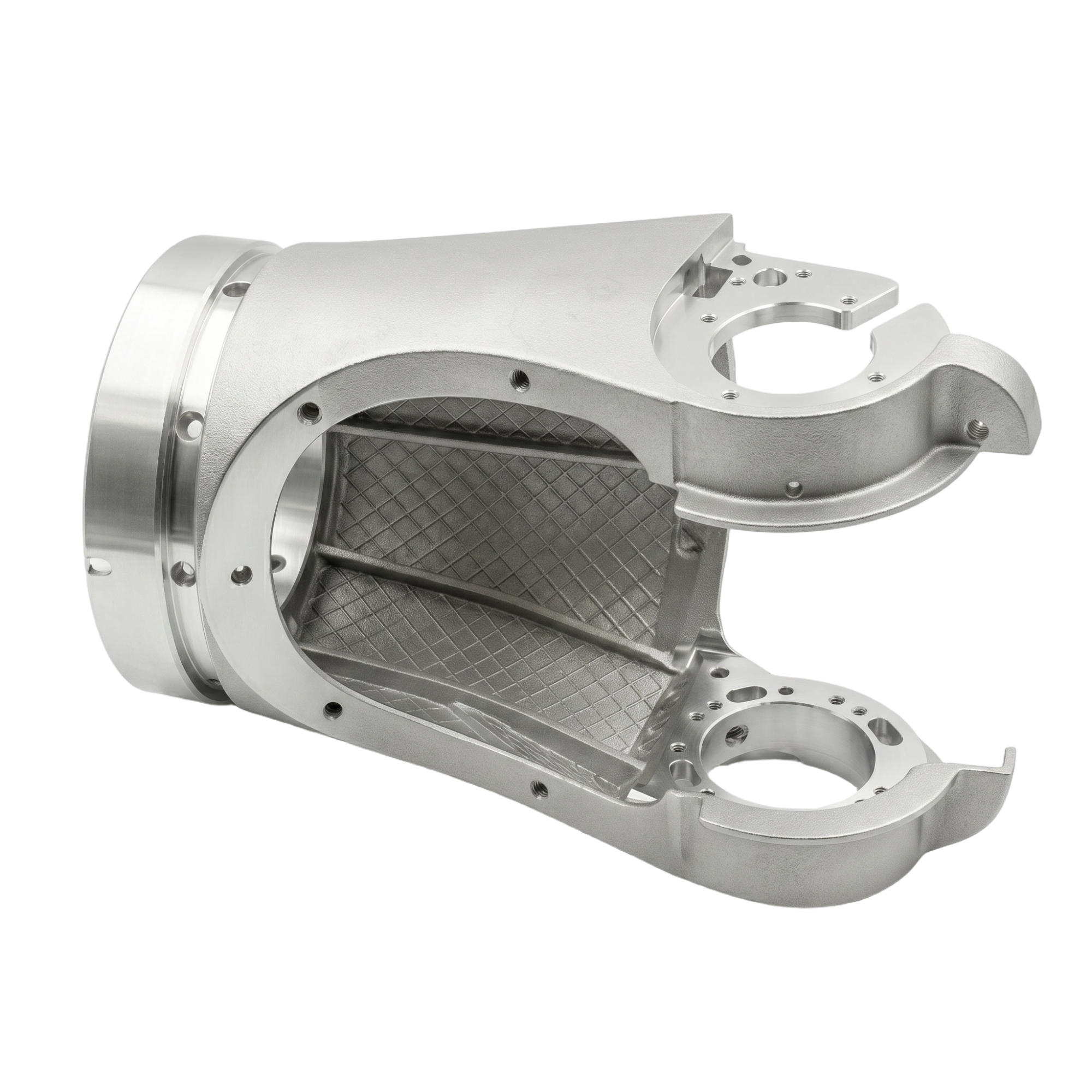

Este componente es una pieza de brazo estructural de titanio diseñada para un sistema de robot humanoide, desarrollado para un cliente de robótica OEM que requiere un rendimiento extremadamente liviano y una alta resistencia mecánica.
Debido a su compleja geometría interna y requisitos de carga estructural, la pieza se fabricó mediante un proceso híbrido que combina impresión 3D de metal y mecanizado CNC de precisión. Este enfoque se adopta cada vez más en aplicaciones de robótica humanoide avanzada donde el mecanizado tradicional por sí solo es insuficiente.
En esta solución, el mecanizado CNC desempeña un papel fundamental para garantizar la precisión dimensional final y el rendimiento funcional.
La estructura del brazo robótico humanoide requería un estricto equilibrio entre:
Diseño liviano para mejorar la eficiencia del movimiento
Alta resistencia estructural bajo ciclos de carga repetidos.
Tolerancias de montaje estrictas dentro de sistemas de juntas robóticas
Geometrías internas complejas que no se pueden lograr completamente mediante el mecanizado CNC únicamente
El cliente OEM especificó:
Alta relación rigidez-peso
Tolerancia crítica de montaje de ±0,01 mm
Rendimiento mecánico estable bajo movimiento robótico continuo
Se utilizó aleación de titanio como material base.
Se construyeron complejas celosías internas y estructuras huecas en un solo proceso
Se logró una reducción de peso significativa manteniendo la integridad estructural
Las superficies funcionales críticas se mecanizaron con precisión después de la impresión.
Los asientos de los rodamientos, las interfaces de montaje y las áreas de conexión de las juntas se terminaron con alta precisión.
Se alcanzó una tolerancia de ±0,01 mm para características críticas del ensamblaje.
El refinamiento de la superficie mejoró la calidad general del acabado
El alivio del estrés mejoró la estabilidad dimensional a largo plazo
El tratamiento superficial final garantizó durabilidad y consistencia para aplicaciones robóticas.
El componente final logró:
Reducción de peso significativa en comparación con el mecanizado CNC completo
Alta resistencia estructural adecuada para sistemas de movimiento robótico humanoide.
Ajuste de montaje preciso con una tolerancia de ±0,01 mm
Topología interna optimizada para una mejor distribución de la carga
Este caso demuestra cómo los componentes estructurales de alta resistencia se benefician de la combinación de fabricación aditiva y acabado CNC para cumplir con los requisitos avanzados de robótica humanoide.
Este tipo de componente es muy utilizado en:
Estructuras de brazos de robots humanoides
Sistemas de movimiento robótico bípedo.
Conjuntos de juntas robóticas de alta carga
Desarrollo de prototipos robóticos OEM
Es particularmente adecuado para clientes OEM de robótica que requieren iteración rápida, optimización liviana y validación funcional de alta precisión.
En comparación con la fundición o la fabricación aditiva independiente, el mecanizado CNC ofrece:
Mayor precisión dimensional
Acabado superficial superior
Mejor retención de la integridad del material
Ciclos de creación de prototipos más rápidos
Capacidad de producción en masa confiable
Para la mayoría de los proyectos de robótica humanoide de alta gama, el mecanizado CNC sigue siendo la tecnología de fabricación principal.
P1: ¿Qué materiales son mejores para las piezas de robots humanoides?
Los materiales comunes incluyen aluminio 7075, aleaciones de titanio, aleaciones de magnesio y plásticos de ingeniería como PEEK, según los requisitos de resistencia y peso.
P2: ¿Qué tolerancias se requieren para los componentes estructurales robóticos?
Las uniones críticas y las interfaces de ensamblaje generalmente requieren tolerancias entre ±0,01 mm y ±0,005 mm para garantizar un movimiento y una alineación precisos.
P3: ¿Puede el mecanizado CNC producir estructuras de robot livianas?
Sí. Mediante la optimización de la topología y el mecanizado avanzado de 5 ejes, el CNC puede producir estructuras de aluminio ligeras pero muy rígidas.
P4: ¿Apoya la fabricación de prototipos de piezas de robots?
Sí. El mecanizado CNC es ideal para la creación rápida de prototipos, ya que permite una iteración rápida desde la validación del diseño hasta las pruebas funcionales.
A medida que la robótica humanoide continúa evolucionando, los requisitos de fabricación son cada vez más exigentes. El mecanizado CNC de precisión sigue siendo uno de los métodos más confiables para producir componentes estructurales de alto rendimiento que equilibren el diseño liviano, la resistencia estructural y la precisión del ensamblaje.
Un fabricante profesional de piezas de robots humanoides debe combinar capacidades avanzadas de mecanizado multieje con ingeniería de materiales y optimización DFM para cumplir con los requisitos de rendimiento de los sistemas robóticos de próxima generación.
