Prévention des défauts : optimisation de l'épaisseur de paroi pour éviter les marques d'évier dans le moulage par injection

Réponse rapide

L'épaisseur de la paroi du moulage par injection  a un impact direct sur le risque de refroidissement, de retrait et de traces d'évier. Les sections épaisses retiennent la chaleur plus longtemps et rétrécissent davantage pendant le refroidissement, en particulier autour des nervures, des bossages et des éléments de montage. Pour éviter les marques d'évier, maintenez une épaisseur de paroi constante, évitez les transitions brusques, optimisez la géométrie des nervures et des bossages et utilisez un refroidissement uniforme . La pression d'emballage, le temps de maintien, la température du moule et le temps de refroidissement doivent ensuite être ajustés au moyen d'essais de moule. Le meilleur résultat vient de la résolution conjointe des problèmes de géométrie, d’outillage et de processus plutôt que de se fier uniquement aux paramètres de moulage.

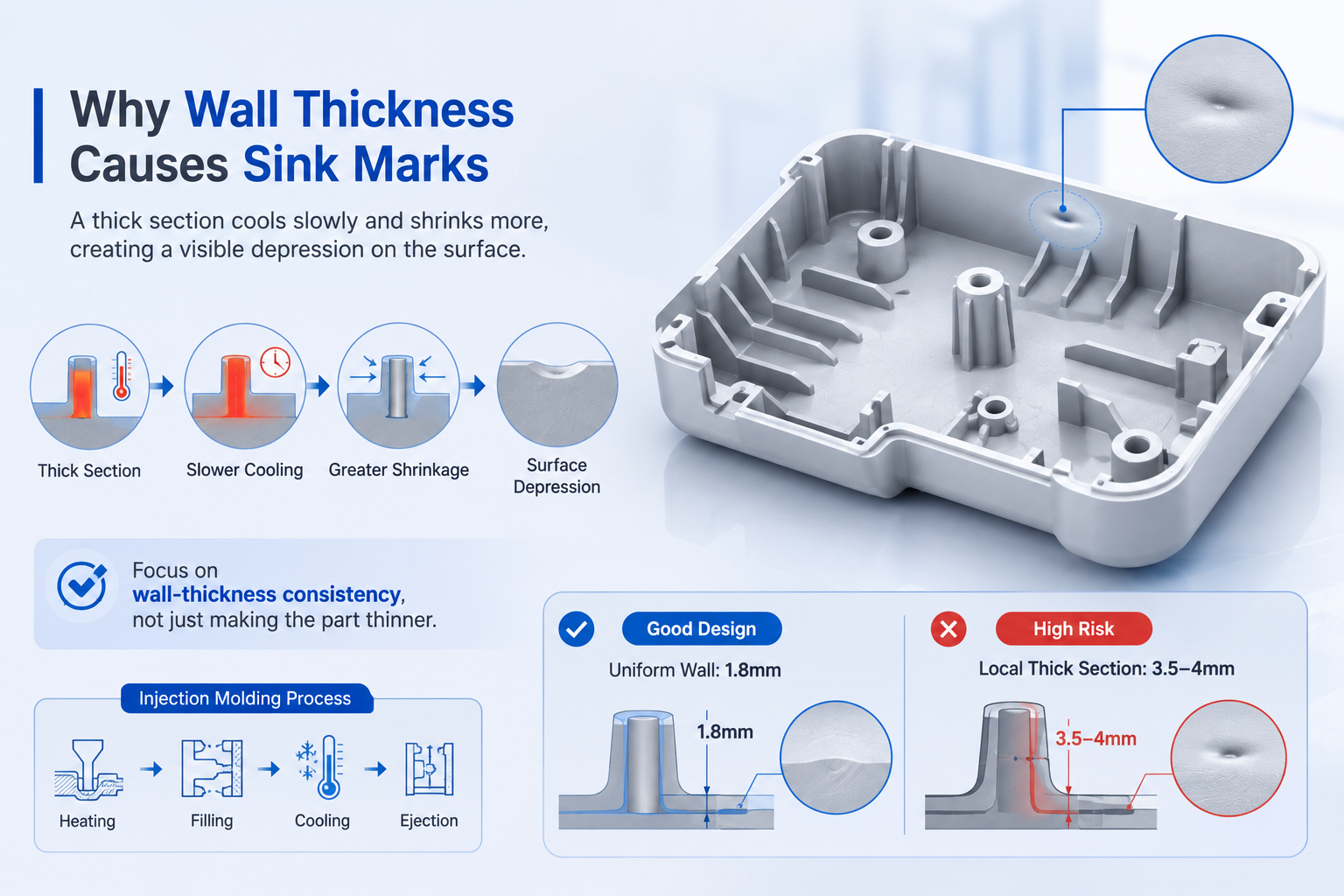

Pourquoi l'épaisseur des parois provoque des marques d'évier

Une marque d'évier est une dépression localisée provoquée par le retrait interne du polymère lors du refroidissement. La relation de base est la suivante :

Section épaisse → Refroidissement plus lent → Retrait plus important → Dépression de surface

C'est pourquoi une fine paroi cosmétique peut montrer un évier visible directement au-dessus d'une nervure ou d'un bossage interne.

Pour les boîtiers en plastique, les ingénieurs doivent se concentrer sur la cohérence de l’épaisseur des parois  plutôt que de simplement rendre la pièce plus fine. Un mur nominal de 1,8 mm, par exemple, peut bien se mouler, tandis qu'une section locale de 3,5 à 4 mm créée par un bossage solide peut devenir un risque important d'enfoncement.

Le moulage par injection lui-même consiste à chauffer, remplir, refroidir et éjecter, le refroidissement jouant un rôle important dans la stabilité dimensionnelle. Ce processus de base est également décrit dans la référence sur le moulage par injection de Wikipédia  .

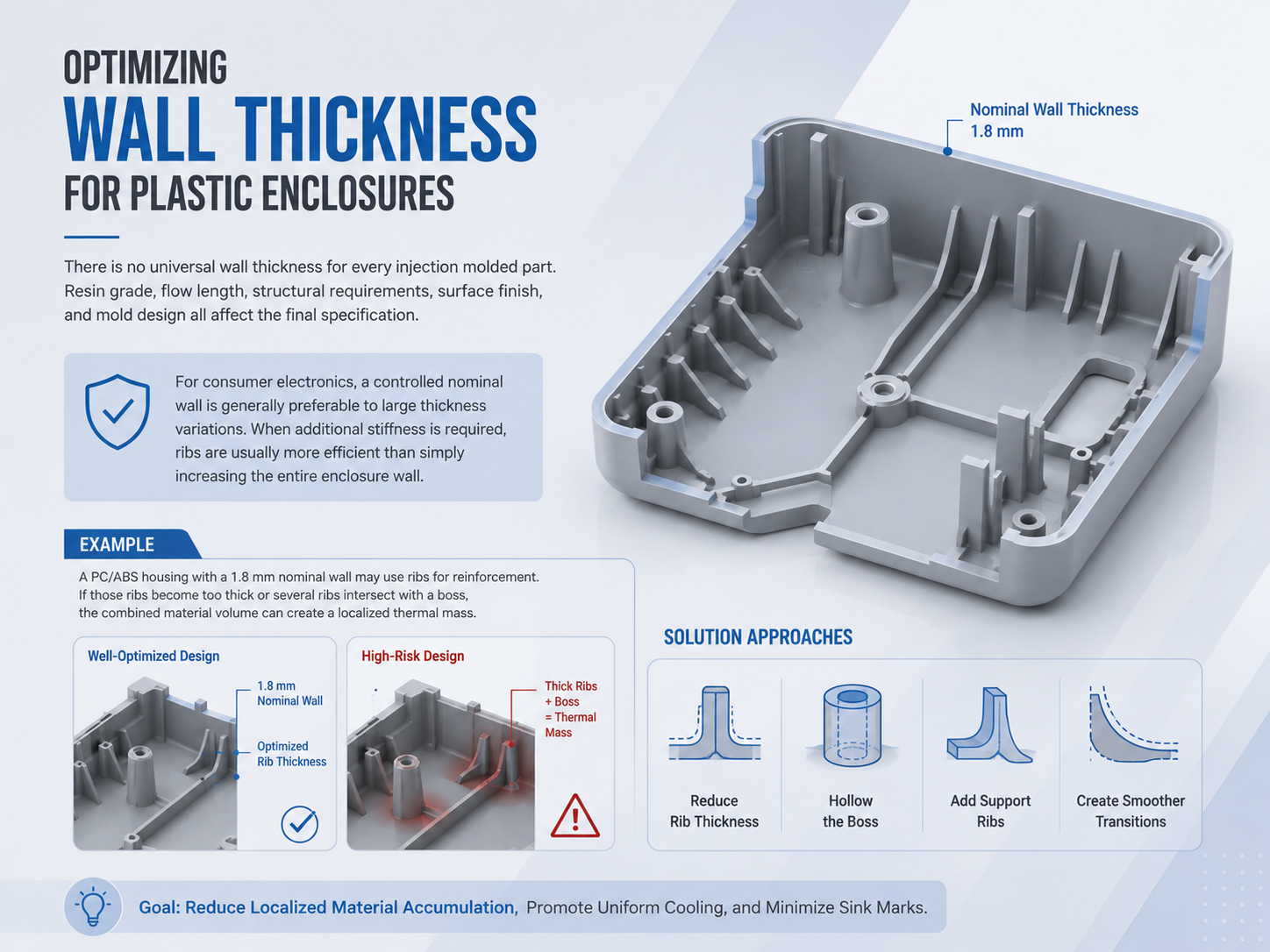

Optimisation de l'épaisseur de paroi pour les boîtiers en plastique

Il n’existe pas d’épaisseur de paroi universelle pour chaque pièce moulée par injection. La qualité de la résine, la longueur d'écoulement, les exigences structurelles, la finition de surface et la conception du moule affectent tous les spécifications finales.

Pour l'électronique grand public, une paroi nominale contrôlée est généralement préférable à de grandes variations d'épaisseur. Lorsqu'une rigidité supplémentaire est requise, les nervures sont généralement plus efficaces que la simple augmentation de la totalité de la paroi de l'enceinte.

Par exemple, un boîtier PC/ABS avec une paroi nominale de 1,8 mm peut utiliser des nervures pour le renforcement. Si ces nervures deviennent trop épaisses ou si plusieurs nervures se croisent avec un bossage, le volume de matériau combiné peut créer une masse thermique localisée.

La solution peut impliquer de réduire l'épaisseur des nervures, de creuser le bossage, d'ajouter des nervures de support ou de créer des transitions plus douces.

Conception plastique DFM et prévention des marques d'évier

La conception des plastiques DFM  doit identifier les risques d’enfoncement avant la fabrication du moule.

Lors d'un examen DFM, les ingénieurs doivent vérifier :

·  Variation d'épaisseur de paroi

·  Géométrie des nervures et des bossages

·  Carrefours épais

·  Emplacement de la porte

·  Position du canal de refroidissement

·  Surfaces cosmétiques

·  Dimensions critiques de l'assemblage

Une question pratique de conception n’est pas simplement : « Le mur est-il suffisamment épais ? » Il s’agit :

Où les matières s’accumulent-elles et comment cette région va-t-elle se refroidir ?

Cette approche est particulièrement importante pour les grands boîtiers d'appareils électroniques grand public dotés de fines coques esthétiques, de bossages de PCB, d'encliquetages, d'ouvertures de connecteur et de renforts internes.

Refroidissement uniforme et contrôle des processus

L’optimisation de l’épaisseur des parois doit être soutenue par un refroidissement efficace du moule. Les canaux de refroidissement doivent être positionnés en fonction de la géométrie réelle, en particulier autour des bossages épais, des nervures, des coins et des grandes surfaces planes.

Autodesk Moldflow souligne l'importance de l'analyse du remplissage, du refroidissement, du retrait et du gauchissement lors de la simulation de moulage par injection. Cela permet aux ingénieurs d’identifier les risques thermiques et dimensionnels avant la production.

Les paramètres de moulage nécessitent également une optimisation maîtrisée. Une pression ou un temps de maintien insuffisant peut augmenter le retrait, tandis qu'une pression excessive peut provoquer un éclair ou une contrainte résiduelle.

Le temps de refroidissement doit être suffisamment long pour une éjection et des dimensions stables, mais un refroidissement excessif augmente le temps de cycle. Un essai de production doit donc établir l'équilibre pratique entre la prévention des défauts, la stabilité dimensionnelle et la productivité..

Exemple de fabrication réel

Considérons un boîtier électronique PC/ABS avec une paroi nominale de 1,8 mm. Lors du premier essai du moule, le remplissage est terminé et les dimensions des trous de vis sont dans les limites de tolérance, mais des marques d'enfoncement peu profondes apparaissent au-dessus de deux bossages internes.

La première réponse ne devrait pas automatiquement être une pression de maintien plus élevée.

Une étude technique peut révéler que le bossage crée une section locale presque deux fois supérieure à l'épaisseur nominale de la paroi, tandis que le canal de refroidissement le plus proche est relativement éloigné. L'augmentation de la pression de maintien peut réduire le défaut, mais la fenêtre de traitement reste étroite.

Une solution plus robuste consiste à réduire les matériaux inutiles du bossage, à ajouter des nervures de support, à améliorer le refroidissement local, puis à affiner la pression de maintien et le temps de refroidissement.

Cela illustre un principe de fabrication important :

Un problème de géométrie ne doit pas être résolu uniquement par les paramètres du processus.

Dépannage de Sink-Mark

FAQ

Quelle est l’épaisseur de paroi recommandée pour le moulage par injection ?
Il n’y a pas de valeur universelle. L'épaisseur correcte dépend de la résine, de la géométrie, de la longueur d'écoulement, des exigences structurelles et des conditions d'outillage. La cohérence est généralement plus importante qu’un chiffre fixe.

Comment pouvez-vous éviter les traces d'évier dans le moulage par injection ?
Maintenez une épaisseur de paroi uniforme, réduisez l’accumulation de matériaux autour des nervures et des bossages, améliorez le refroidissement et optimisez les paramètres de compactage et de refroidissement.

Pourquoi les patrons provoquent-ils des marques d'évier ?
Un bossage épais peut retenir la chaleur plus longtemps et rétrécir davantage que le mur environnant, créant ainsi une dépression visible sur la surface cosmétique.
