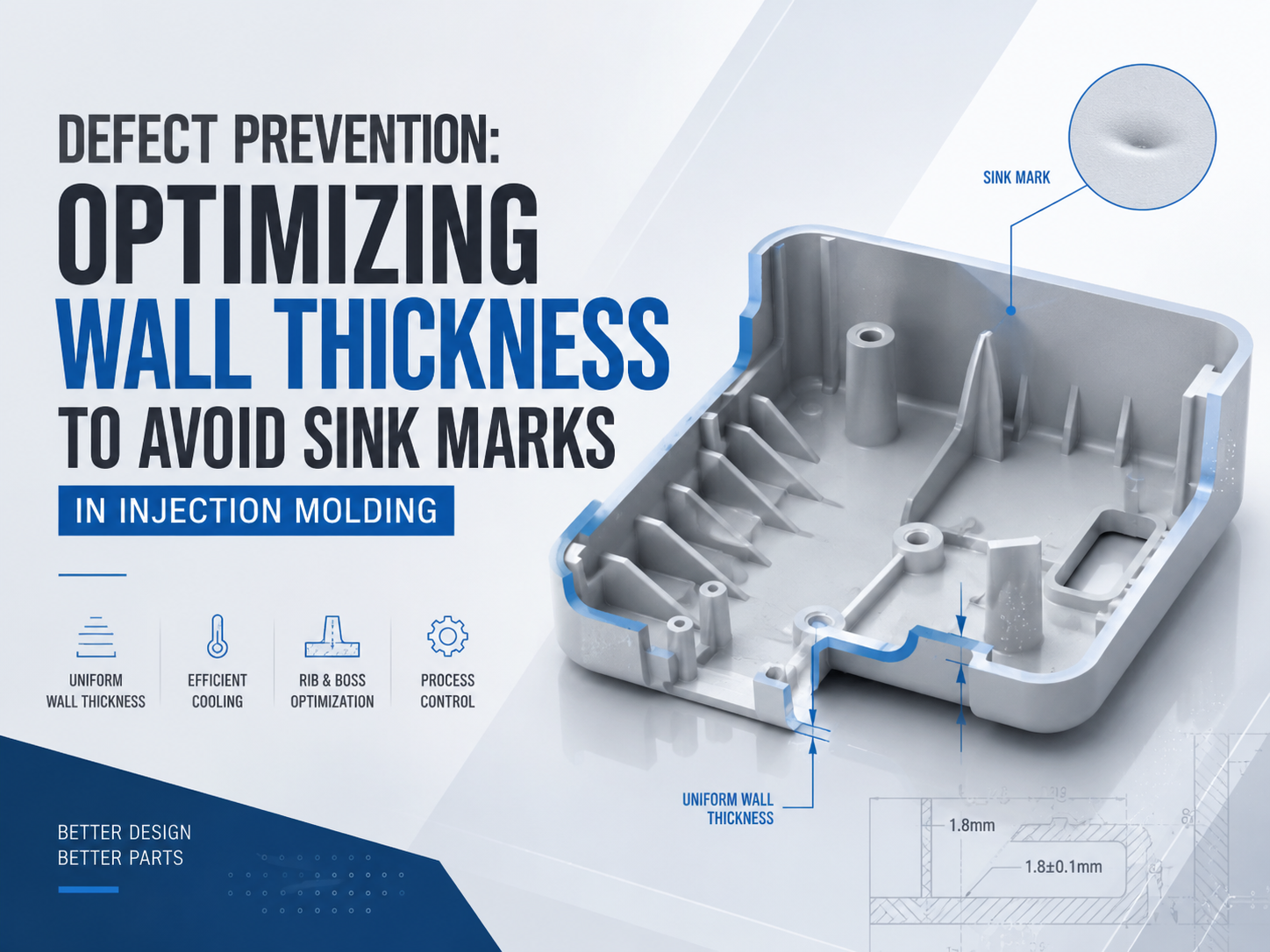

결함 예방: 사출 성형 시 싱크 마크를 방지하기 위한 벽 두께 최적화

빠른 답변

사출 성형 벽 두께는  냉각, 수축 및 싱크마크 위험에 직접적인 영향을 미칩니다. 두꺼운 부분은 열을 더 오래 유지하고 냉각 중에 특히 리브, 보스 및 장착 기능 주변에서 더 많이 수축합니다. 싱크 마크를 방지하려면 일관된 벽 두께를 유지하고, 갑작스러운 전환을 피하고, 리브 및 보스 형상을 최적화하고, 균일한 냉각을 사용하십시오 . 그런 다음 금형 시험을 통해 보압 압력, 유지 시간, 금형 온도 및 냉각 시간을 조정해야 합니다. 성형 매개변수에만 의존하기보다는 형상, 툴링 및 공정 문제를 함께 해결함으로써 최상의 결과를 얻을 수 있습니다.

벽 두께로 인해 싱크 마크가 발생하는 이유

싱크 마크는 냉각 중 내부 폴리머 수축으로 인해 발생하는 국부적인 함몰입니다. 기본 관계는 다음과 같습니다.

두꺼운 부분 → 냉각 속도 감소 → 수축 증가 → 표면 함몰

이것이 바로 얇은 외관 벽이 내부 리브 또는 보스 바로 위에 보이는 싱크를 표시할 수 있는 이유입니다.

플라스틱 인클로저의 경우 엔지니어는 에 초점을 맞춰야 합니다 . 벽 두께의 일관성  단순히 부품을 더 얇게 만드는 것이 아니라 예를 들어, 공칭 1.8mm 벽은 잘 성형될 수 있지만 솔리드 보스에 의해 생성된 국부적인 3.5~4mm 단면은 심각한 싱크마크 위험이 될 수 있습니다.

사출 성형 자체는 가열, 충전, 냉각 및 배출로 구성되며 냉각은 치수 안정성에 중요한 역할을 합니다. 이 기본 프로세스는 Wikipedia의 에도 설명되어 있습니다 사출 성형 참조  .

플라스틱 인클로저의 벽 두께 최적화

모든 사출 성형 부품에 대한 보편적인 벽 두께는 없습니다. 수지 등급, 흐름 길이, 구조적 요구 사항, 표면 마감 및 금형 설계 모두 최종 사양에 영향을 미칩니다.

가전제품의 경우 일반적으로 두께 변화가 큰 것보다 제어된 공칭 벽이 더 좋습니다. 추가 강성이 필요한 경우 일반적으로 전체 인클로저 벽을 늘리는 것보다 리브가 더 효율적입니다.

예를 들어, 공칭 벽이 1.8mm인 PC/ABS 하우징은 보강을 위해 리브를 사용할 수 있습니다. 해당 리브가 너무 두꺼워지거나 여러 리브가 보스와 교차하는 경우 결합된 재료 볼륨으로 인해 국부적인 열 질량이 생성될 수 있습니다.

해결책에는 리브 두께 감소, 보스 속 비우기, 지지 리브 추가 또는 보다 부드러운 전환 생성이 포함될 수 있습니다.

DFM 플라스틱 설계 및 싱크마크 방지

DFM 플라스틱 설계는  금형 제조 전에 싱크마크 위험을 식별해야 합니다.

DFM 검토 중에 엔지니어는 다음을 확인해야 합니다.

·  벽 두께 변화

·  리브 및 보스 형상

·  두꺼운 교차점

·  게이트 위치

·  냉각 채널 위치

·  미용 표면

·  중요한 조립 치수

실용적인 디자인 질문은 단순히 '벽이 충분히 두꺼운가?'가 아닙니다.

물질은 어디에 축적되며, 그 지역은 어떻게 냉각됩니까?

이 접근 방식은 얇은 외관 쉘, PCB 보스, 스냅핏, 커넥터 개구부 및 내부 보강재가 있는 대형 가전제품 하우징에 특히 중요합니다.

균일한 냉각 및 공정 제어

벽 두께 최적화는 효과적인 금형 냉각을 통해 지원되어야 합니다. 냉각 채널은 실제 형상에 따라, 특히 두꺼운 보스, 리브, 모서리 및 크고 평평한 표면 주위에 배치되어야 합니다.

Autodesk Moldflow는 사출 성형 시뮬레이션 중 충전, 냉각, 수축 및 변형 분석의 중요성을 강조합니다. 이를 통해 엔지니어는 생산 전에 열 및 치수 위험을 식별할 수 있습니다.

성형 매개변수에도 제어된 최적화가 필요합니다. 보압력이나 보압시간이 부족하면 수축이 증가할 수 있으며, 과도한 압력을 가하면 플래쉬나 잔류응력이 발생할 수 있습니다.

안정적인 취출과 치수를 위해서는 냉각 시간이 충분히 길어야 하지만 과도한 냉각은 사이클 시간을 증가시킵니다. 따라서 생산 시험에서는 결함 예방, 치수 안정성 및 생산성 간의 실질적인 균형을 확립해야 합니다..

실제 제조 사례

공칭 벽이 1.8mm인 PC/ABS 전자 인클로저를 고려해 보십시오. 첫 번째 금형 시험 중에 충전이 완료되고 나사 구멍 치수가 공차 내에 있지만 두 개의 내부 보스 위에 얕은 싱크 표시가 나타납니다.

첫 번째 반응은 자동으로 보압이 높아져서는 안 됩니다.

엔지니어링 검토를 통해 보스가 공칭 벽 두께의 거의 두 배에 달하는 국부 단면을 생성하는 반면 가장 가까운 냉각 채널은 상대적으로 멀리 떨어져 있음을 알 수 있습니다. 보압을 높이면 결함이 줄어들 수 있지만 공정 범위는 여전히 좁습니다.

보다 강력한 솔루션은 불필요한 보스 재료를 줄이고, 지지 리브를 추가하고, 국부 냉각을 개선한 다음 유지 압력과 냉각 시간을 미세 조정하는 것입니다.

이는 중요한 제조 원리를 보여줍니다.

기하학 문제는 공정 매개변수만으로 해결되어서는 안 됩니다.

싱크마크 문제 해결

FAQ

사출 성형에 권장되는 벽 두께는 얼마입니까?
보편적인 가치는 없습니다. 올바른 두께는 수지, 형상, 흐름 길이, 구조적 요구 사항 및 툴링 조건에 따라 다릅니다. 일관성은 일반적으로 하나의 고정된 숫자보다 더 중요합니다.

사출성형 시 싱크마크를 어떻게 방지할 수 있나요?
균일한 벽 두께를 유지하고, 리브와 보스 주변의 재료 축적을 줄이고, 냉각을 개선하고, 보압 및 냉각 매개변수를 최적화합니다.

상사가 싱크마크를 일으키는 이유는 무엇입니까?
두꺼운 보스는 주변 벽보다 열을 더 오래 유지하고 더 많이 수축하여 외관 표면에 눈에 띄는 함몰을 만듭니다.
