Vues : 0 Auteur : Linda Heure de publication : 2026-10-22 Origine : Site

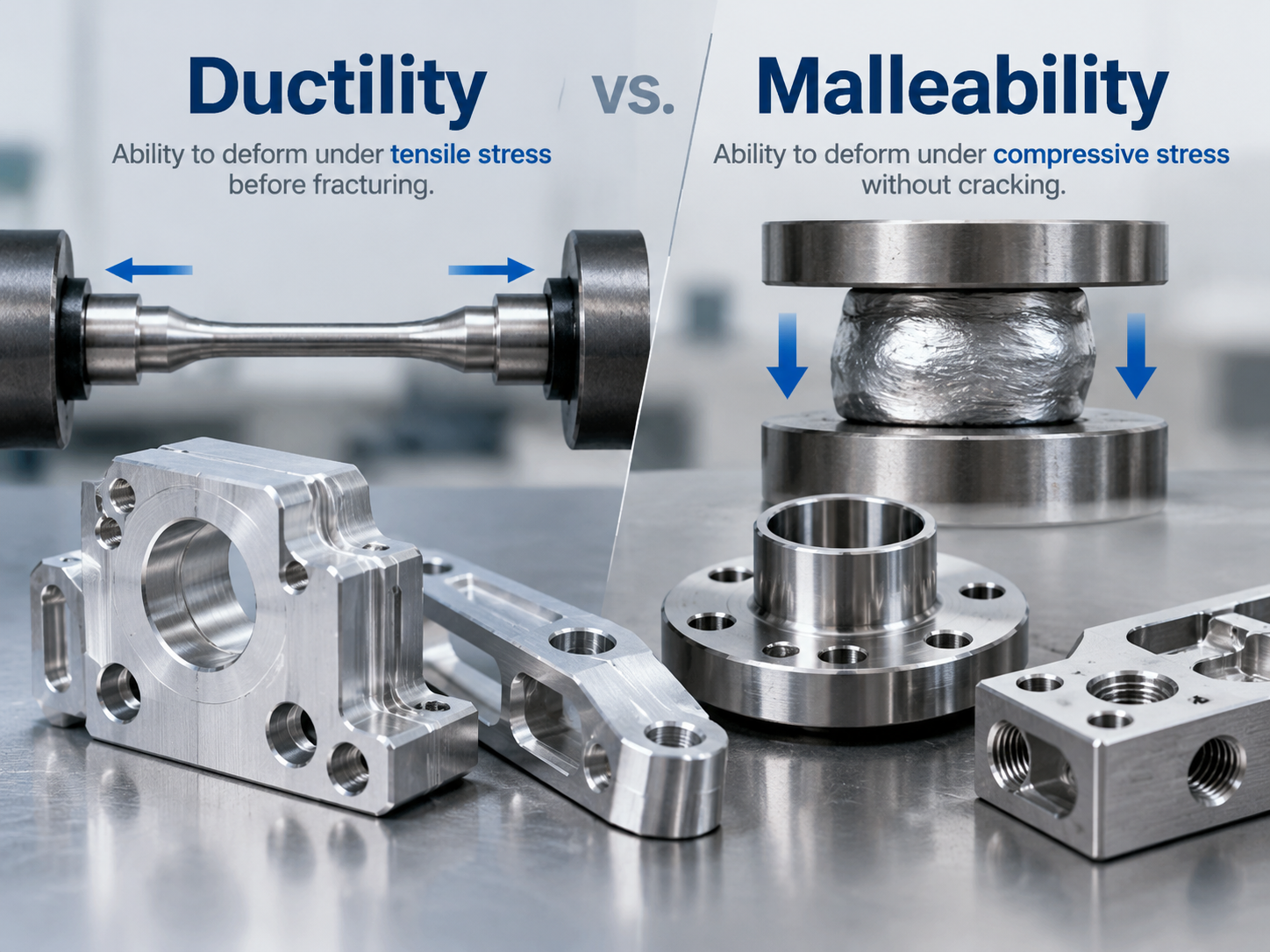

La ductilité est la capacité d'un matériau à subir une déformation plastique sous contrainte de traction avant de se fracturer. La malléabilité est sa capacité à se déformer plastiquement sous contrainte de compression sans se fissurer.
Dans l'usinage CNC, la ductilité du matériau influence le comportement à la déformation, la formation de copeaux et la formation de bavures, tandis que la malléabilité est plus pertinente pour les opérations de formage. Aucune de ces propriétés ne détermine à elle seule l’usinabilité ou la qualité de la pièce. Les ingénieurs doivent également prendre en compte la résistance, la ténacité, la dureté, l'état des matériaux et la stabilité dimensionnelle lors de la sélection des matériaux d'usinage CNC.
Pour les pièces de précision, le bon matériau doit résister aux charges de fonctionnement tout en conservant des dimensions critiques, un assemblage fiable et une qualité de fabrication constante.
La ductilité d'un matériau décrit le degré de déformation permanente qu'un matériau peut supporter sous tension avant sa rupture. Les ingénieurs l'évaluent généralement en utilisant l'allongement à la rupture et la réduction de la surface résultant des essais de traction.
Une ductilité plus élevée peut aider un composant à s'adapter à des contraintes localisées, mais cela ne signifie pas nécessairement une résistance plus élevée ou de meilleures performances d'usinage.
Lors de l'usinage CNC, les métaux ductiles peuvent produire des copeaux continus, des bords rapportés et des bavures autour des trous ou des fentes. Ces effets dépendent de la composition de l'alliage, de l'état du matériau, de la géométrie de l'outil et des paramètres de coupe.
Pour les composants de précision, les ingénieurs doivent évaluer la ductilité en fonction de la géométrie de la pièce, des charges de service et des exigences dimensionnelles.
La malléabilité décrit la capacité d'un matériau à subir une déformation plastique sous compression sans se fissurer. Il est particulièrement important pour le forgeage, le laminage et l’emboutissage. Pour les composants usinés directement à partir d’un matériau solide, la résistance, l’usinabilité et la stabilité dimensionnelle sont souvent plus importantes.
La ténacité décrit la capacité d'un matériau à absorber de l'énergie avant de se fracturer. Cela est particulièrement pertinent pour les composants exposés à des chocs, des vibrations ou des charges répétées.
Propriété |
Définition |
Importance dans les pièces CNC |
Ductilité |
Déformation plastique sous tension |
Comportement en cas de surcharge et déformation |
Malléabilité |
Déformation plastique sous compression |
Opérations de formage ultérieures |
Dureté |
Énergie absorbée avant fracture |
Résistance aux chocs et aux fissures |
Force |
Résistance à la cession ou à l’échec |
Performance portante |
Dureté |
Résistance à l'indentation localisée |
Résistance à l'usure et à l'usure des outils |
Usinabilité |
Facilité d’usinage à la qualité requise |
Durée de vie de l'outil, bavures, finition et coût |
Ces propriétés sont liées mais non interchangeables. Un matériau dur n’est pas nécessairement résistant et un matériau ductile peut toujours se déformer de façon permanente sous des charges excessives.
Les métaux ductiles peuvent se déformer autour des arêtes de coupe, produisant des bavures au niveau des trous percés, des fentes fraisées et des bords des composants. Un outillage pointu, des paramètres de coupe adaptés, une évacuation efficace des copeaux et un ébavurage contrôlé contribuent à améliorer la qualité des bords.
Les parois minces et les fentes étroites peuvent perdre en rigidité à mesure que le matériau est retiré. Les forces de coupe, les contraintes résiduelles et la pression de serrage excessive peuvent provoquer une déformation pendant l'usinage ou un retour élastique après le desserrage.
Un enlèvement de matière équilibré, un maintien de pièce approprié et des passes de finition séparées aident à maintenir la stabilité dimensionnelle.
Les alésages de précision, les trous de montage et les éléments filetés doivent conserver leurs relations spécifiées. La déviation de l'outil et le mouvement de la pièce peuvent affecter le diamètre de l'alésage, la position du trou et l'alignement.
Une stratégie de référence claire et des exigences GD&T appropriées permettent de garantir que les fonctionnalités critiques répondent aux besoins d'assemblage et fonctionnels.
La sélection des matériaux doit prendre en compte les charges de fonctionnement, l'usure, la corrosion, le poids, la difficulté d'usinage et les tolérances requises, et non seulement la ductilité.
Matériel |
Caractéristiques clés |
Applications typiques |
Aluminium 6061-T6 |
Léger, usinable, résistance modérée |
Supports et boîtiers d'automatisation |
Aluminium 7075-T6 |
Rapport résistance/poids élevé |
Composants structurels et robotiques |
Acier inoxydable 304 |
Résistance à la corrosion et ductilité |
Quincaillerie industrielle générale |
Acier inoxydable 17-4PH |
Résistance et dureté dépendant du traitement thermique |
Composants de précision chargés |
Acier allié 4140 |
La résistance et la ténacité dépendent du traitement thermique |
Blocs de serrage et pièces mécaniques |
Laiton |
Usinabilité généralement bonne |
Ferrures et quincaillerie de précision |
Le choix final dépend de la qualité spécifique et de l'état du matériau. Par exemple, l'aluminium peut réduire la masse en mouvement dans la robotique, tandis que l'acier allié trempé peut mieux convenir à une pince exposée à des charges et à une usure fréquentes.
Les ingénieurs doivent confirmer la résistance, la ténacité, la dureté, la résistance à la corrosion et la déformation admissible requises avant d'approuver un matériau.

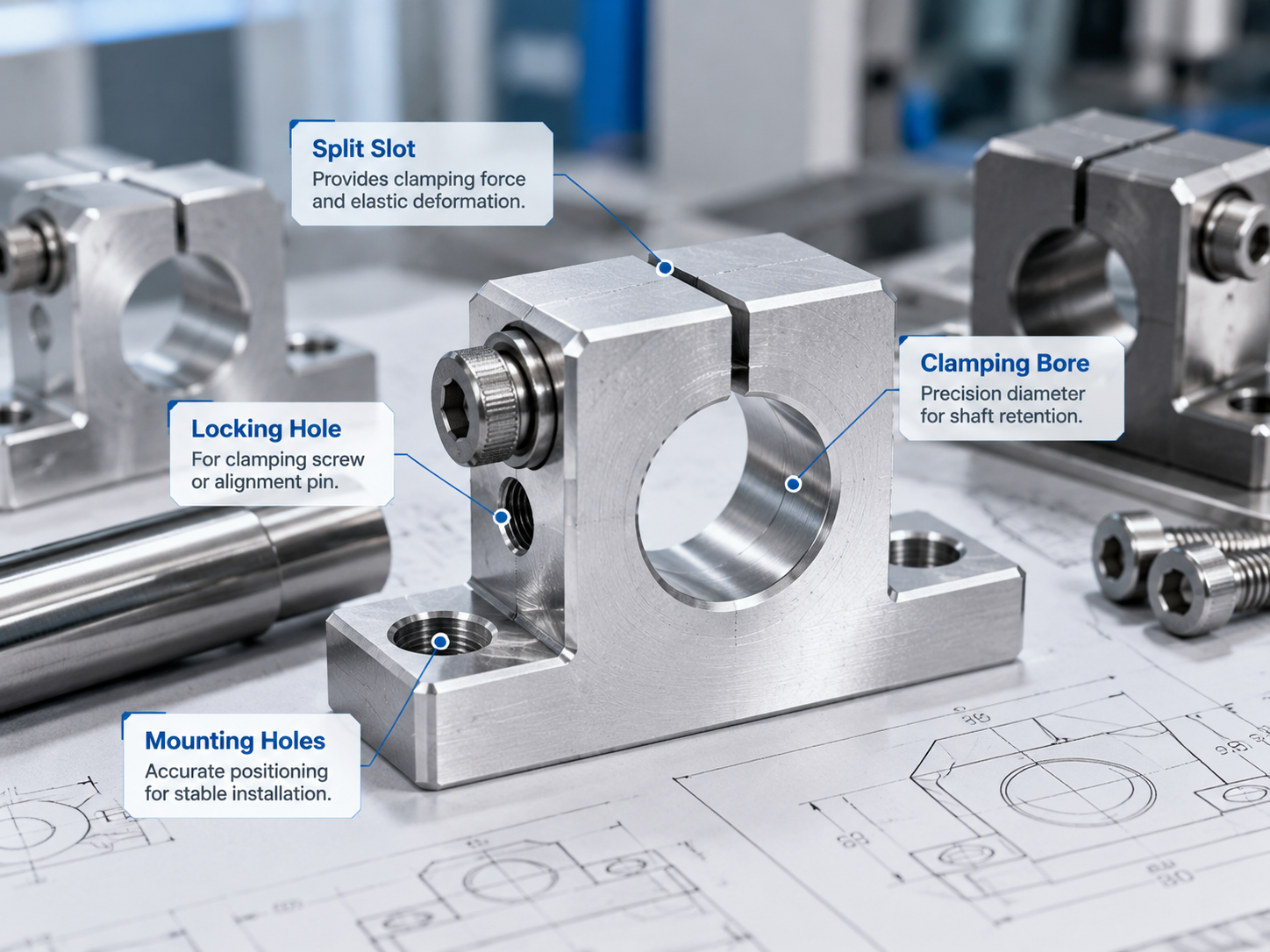

Un bloc de serrage divisé est utilisé dans des applications telles que les montages d'automatisation industrielle, le positionnement d'arbre et le montage d'équipements. Ses principales caractéristiques comprennent généralement un alésage de serrage, une fente fendue, un trou de verrouillage et des trous de montage.
L'analyse suivante examine les considérations techniques associées à la conception de ce produit publié. Il n'est pas présenté comme un composant fabriqué par Dawang Precision.
La pince peut subir une force de serrage générée par la vis, des charges axiales ou latérales provenant de l'arbre retenu et des charges répétées pendant le fonctionnement.
Il nécessite une souplesse élastique suffisante pour saisir la tige sans déformation permanente excessive. La sélection des matériaux doit donc équilibrer la limite d'élasticité, la ductilité, la ténacité et la résistance à l'usure.
La fente divisée réduit la rigidité locale, rendant le composant plus sensible aux forces de coupe et à la pression de maintien de la pièce. De mauvaises séquences d'usinage peuvent entraîner une variation de la largeur de la fente ou une distorsion de l'alésage.
Un mauvais alignement entre l'alésage, le trou de verrouillage et les trous de montage peut également affecter la cohérence du serrage et l'assemblage.
Un montage stable, une ébauche équilibrée, un enlèvement de matière contrôlé et une finition de précision contribuent à préserver ces relations fonctionnelles.
Différents matériaux conviennent à différentes conditions de fonctionnement :
· Aluminium 6061-T6 : convient aux applications légères lorsque les exigences de résistance, de performance du filetage et d'usure sont satisfaites.
· Acier inoxydable : utile lorsque la résistance à la corrosion est importante, sous réserve des exigences de qualité et de charge sélectionnées.
· Acier allié traité thermiquement : à considérer pour des charges plus élevées ou des serrages répétés où la solidité et la résistance à l'usure sont des priorités.
Le matériau doit satisfaire à toutes les exigences de performance. Une plus grande ductilité ne fournit pas automatiquement une capacité de charge plus élevée, une meilleure résistance à la fatigue ou une durée de vie plus longue.
Le dessin doit spécifier le diamètre et l'ajustement de l'alésage de serrage, la largeur de la fente, la position du trou de verrouillage, l'emplacement des trous de montage et les tolérances pertinentes de la face de montage.
La qualité du matériau et l’état du traitement thermique doivent également être documentés.
L'inspection peut inclure des jauges d'alésage, des micromètres et des mesures CMM pour les positions des trous et les relations géométriques. Les dimensions critiques doivent être vérifiées après le desserrage, avec une stabilisation appropriée si nécessaire, pour identifier les effets de retour élastique ou de contrainte résiduelle.
Pour les applications à cycle élevé, l'inspection dimensionnelle peut devoir être complétée par des tests de force de serrage, de rétention ou de durabilité.
Automatisation industrielle : les blocs de serrage, les dispositifs de positionnement, les supports de tiges de guidage et les supports de capteurs nécessitent un positionnement reproductible et une rétention fiable.
Automobile : les supports, les interfaces de transmission et les supports de capteurs doivent résister aux charges, aux vibrations et à l'exposition environnementale spécifiques à l'application.
Robotique : les boîtiers de joints, les supports d'actionneur et les supports d'arbre nécessitent un équilibre entre légèreté, rigidité, résistance à l'usure et alignement précis.
Dans ces applications, une sélection réussie des matériaux commence par les exigences fonctionnelles et se poursuit par la planification et l'inspection des processus.
Dawang Precision apporte 27 ans d'expérience dans la fabrication et plus de 400 machines avancées , dont les centres d'usinage à cinq axes Röders et Mazak, pour des projets de pièces de précision personnalisés.
Notre approche technique prend en compte l'adéquation des matériaux, le maintien de la pièce, la séquence d'usinage, les tolérances fonctionnelles et les exigences d'inspection. L'usinage sur cinq axes peut réduire les configurations pour les composants complexes où l'accès multiface et la cohérence des références sont importants.
Un examen DFM permet d'identifier les difficultés d'usinage potentielles, les tolérances inutiles et les modifications de conception susceptibles d'améliorer la fabricabilité sans compromettre la fonction.
La ductilité décrit la déformation plastique sous tension, tandis que la malléabilité décrit la déformation plastique sous compression sans fissuration.
Non. L’usinabilité dépend également de la composition de l’alliage, de la dureté, de la géométrie de l’outil, des paramètres de coupe et de la formation des copeaux.
La ténacité est la capacité d'un matériau à absorber de l'énergie avant de se briser. La mesure pertinente dépend de la méthode de test et de l'application.
L'aluminium, l'acier inoxydable et l'acier allié peuvent convenir en fonction des charges de serrage, de l'usure, de la corrosion et des exigences dimensionnelles.
Un maintien de pièce approprié, une ébauche équilibrée, des forces de coupe contrôlées et une finition après un usinage d'ébauche contribuent à améliorer la stabilité.
Le diamètre et l'ajustement de l'alésage, la largeur de la fente, l'alignement des trous de verrouillage, la position des trous de montage et la géométrie fonctionnelle de la face sont des priorités communes.
Non. Cela peut réduire les configurations et aider à maintenir les relations entre les fonctionnalités, mais la précision dépend également de l'outillage, du montage, de l'état de la machine, du contrôle du processus et de l'inspection.
La ductilité et la malléabilité des matériaux décrivent différents comportements de déformation, mais aucune de ces propriétés ne détermine à elle seule la qualité des pièces CNC. Les exigences de résistance, de ténacité, de dureté, d’usinabilité, d’état des matériaux et de tolérance doivent être évaluées ensemble.
