Руководство по материалам для токарной обработки с ЧПУ: алюминий, нержавеющая сталь, титан, латунь и пластмассы

Быстрый ответ

Наиболее распространенными материалами для токарной обработки на станках с ЧПУ являются алюминий, нержавеющая сталь, титан, латунь и конструкционные пластмассы. Алюминий обеспечивает отличную обрабатываемость и малый вес; нержавеющая сталь обеспечивает прочность и устойчивость к коррозии; титан сочетает в себе высокое соотношение прочности и веса с высокими требованиями к механической обработке; латунь идеально подходит для быстрого и точного точения с повторяемостью; и пластмассы, такие как ПОМ, нейлон, ПТФЭ и ПЭЭК, полезны, когда требуется малый вес, изоляция, химическая стойкость или низкое трение.

Для инженеров и покупателей лучший материал — это не просто самый прочный или дешевый вариант. Обрабатываемость, стабильность допусков, качество поверхности, износ инструмента, время цикла, условия эксплуатации и объем производства — все это влияет на конечную стоимость детали.

Как выбрать правильный материал для токарной обработки с ЧПУ

Выбор материала следует начинать с функциональных требований к детали.

Прежде чем указать материал для вала, втулки, соединителя, фитинга, втулки, штифта или другого точно обработанного компонента, оцените:

·  Требования к механической прочности и износу

·  Вес и коррозионная стойкость

·  Рабочая температура и химическое воздействие

·  Допуски по размерам и чистота поверхности

·  Обрабатываемость и износ инструмента

·  Объем производства и общая стоимость производства

Высокопроизводительный сплав может соответствовать всем механическим требованиям, но все же оставаться неэффективным выбором, если он приводит к чрезмерному износу инструмента, длительному времени цикла или ненужным требованиям к проверке.

Поэтому для отделов закупок лучшим вопросом будет не «Какой материал стоит меньше?»  , а «Какой материал обеспечивает требуемые характеристики при наименьших общих производственных затратах?»

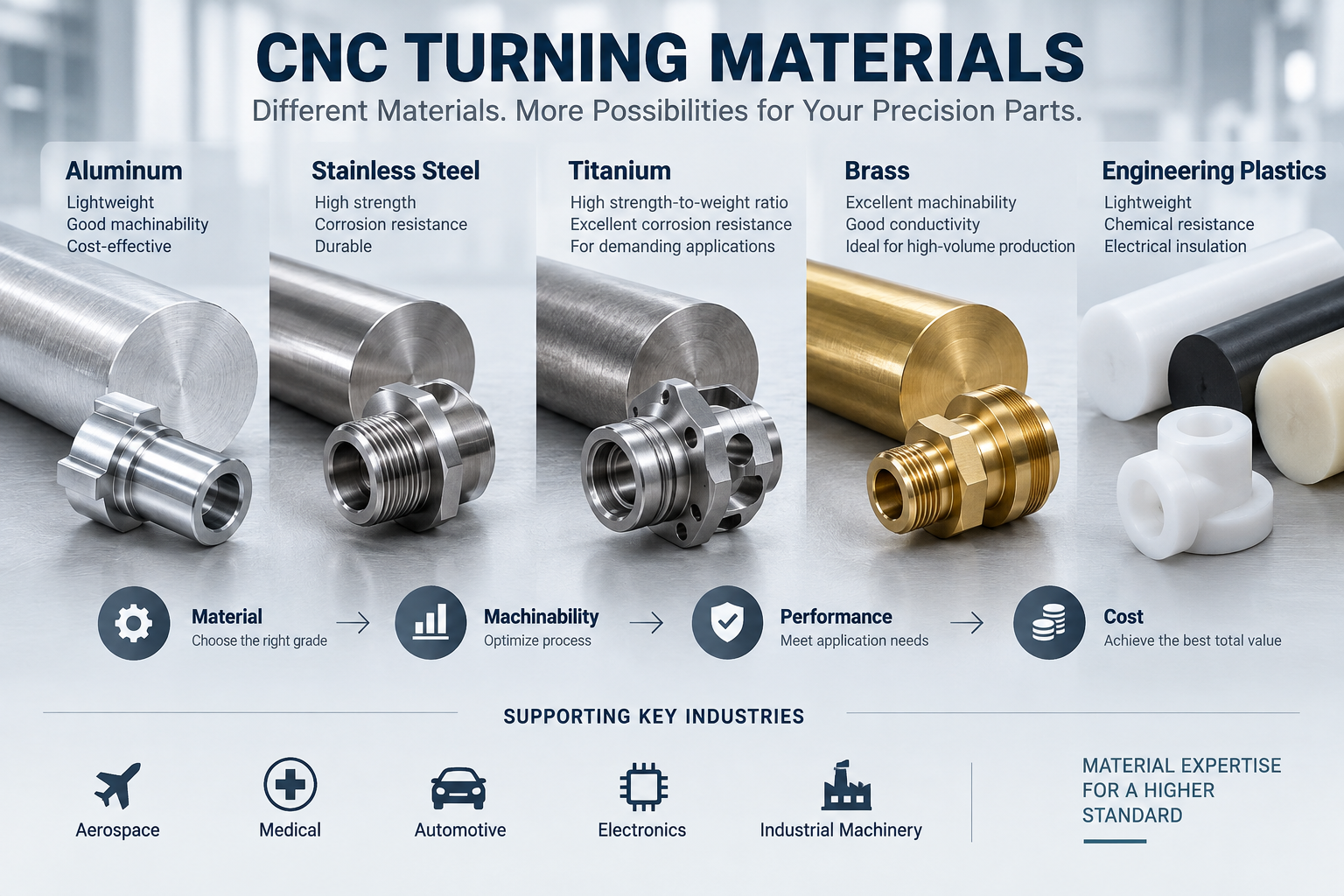

Сравнение токарных материалов с ЧПУ

Одной материальной семьи недостаточно. алюминий 6061 и 7075 или нержавеющая сталь 303 и 316 могут иметь совершенно разные характеристики обработки, производительность и стоимость.Например,

Токарная обработка алюминия: лучшее решение для легких и экономичных деталей

Токарная обработка алюминия  широко используется для изготовления компонентов аэрокосмической отрасли, автомобильных деталей, электронного оборудования, прокладок, фитингов, корпусов и валов.

Распространенные марки включают 6061-T6, 7075-T6 и 2024..

Сплав 6061 является практичным вариантом общего назначения, поскольку он сочетает в себе хорошую обрабатываемость, коррозионную стойкость, доступность и возможности финишной обработки. 7075 обеспечивает более высокую прочность и часто рассматривается для более требовательных применений в аэрокосмической и конструкционной сферах.

Проблемы токарной обработки алюминия

Алюминий легко поддается обработке по сравнению со многими металлами, но прецизионное точение по-прежнему требует контроля процесса.

Мягкие и пластичные сплавы могут прилипать к режущей кромке, вызывая наросты на кромке, образование заусенцев, плохое качество поверхности и изменение размеров . Тонкостенные алюминиевые детали также могут деформироваться под чрезмерным давлением патрона.

Решение для обработки

Острые твердосплавные инструменты, положительная геометрия резания, эффективный отвод стружки, соответствующая смазка и контролируемая фиксация помогают уменьшить эти проблемы.

Для диаметров с жесткими допусками разделение операций черновой и чистовой обработки может улучшить стабильность размеров и качество поверхности.

Лучший выбор, когда  приоритетами являются малый вес, эффективность обработки, устойчивость к коррозии и стоимость.

Токарная обработка нержавеющей стали: прочность и устойчивость к коррозии

Токарная обработка нержавеющей стали  обычно используется для изготовления медицинских компонентов, валов, фитингов, клапанов, компонентов жидкостных систем и промышленного оборудования.

Общие оценки включают:

·  303 – хорошая обрабатываемость прецизионных токарных деталей

·  304 – коррозионная стойкость общего назначения

·  316 – повышенная коррозионная стойкость для химической, морской и медицинской среды.

·  17-4 РН  – высокопрочные прецизионные детали

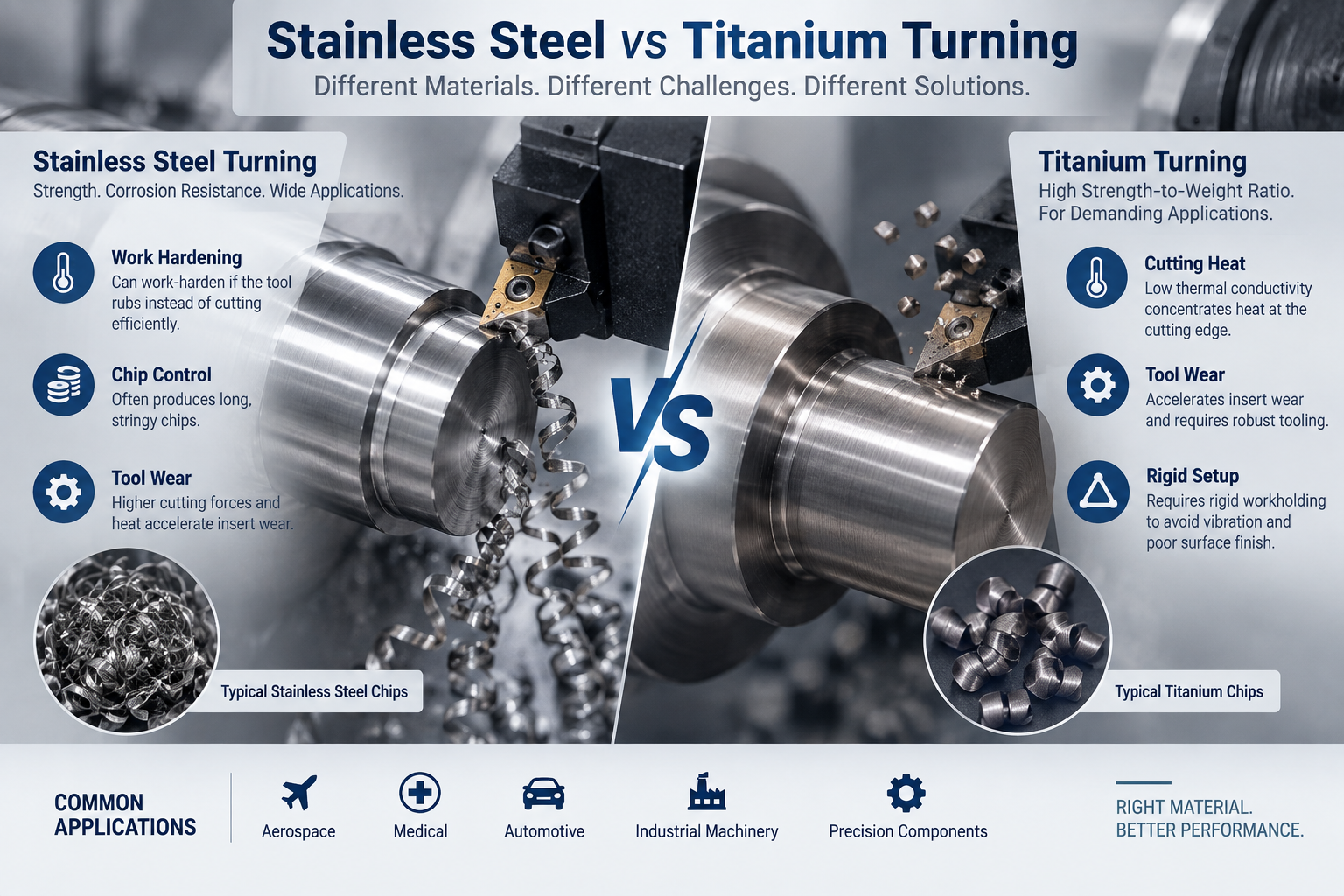

Проблемы токарной обработки нержавеющей стали

Нержавеющая сталь более требовательна к обработке, чем алюминий или латунь.

Аустенитные сплавы могут упрочняться,  когда инструменты трутся вместо того, чтобы эффективно резать. Высокая температура резания и длинная волокнистая стружка также могут ускорить износ пластин и снизить стабильность процесса.

Износ инструмента становится особенно важным при производстве партий деталей с жесткими допусками, поскольку постепенный износ может привести к отклонению размеров.

Решение для обработки

Жесткая фиксация заготовки, подходящие твердосплавные пластины, контролируемые параметры резания, эффективное стружкодробление и постоянная подача СОЖ помогают стабилизировать обработку нержавеющей стали.

Критические размеры следует контролировать на протяжении всего производства, а не полагаться только на окончательную проверку.

Лучший выбор, когда:  коррозионная стойкость, прочность, долговечность и устойчивость к воздействию окружающей среды перевешивают стоимость механической обработки.

Токарная обработка титана: высокая производительность для критически важных применений

Токарная обработка титана  в основном используется для изготовления аэрокосмических, медицинских и других высокопроизводительных компонентов, где прочность, вес, коррозионная стойкость или биосовместимость оправдывают дополнительные производственные затраты.

Ти-6Ал-4В (марка 5)  — один из наиболее широко используемых титановых сплавов для прецизионной обработки.

Проблемы токарной обработки титана

Титан имеет относительно низкую теплопроводность, поэтому тепло при резке имеет тенденцию оставаться сконцентрированным вблизи режущей кромки.

Это увеличивает износ инструмента, термическое напряжение и сложность обработки . Вибрация может еще больше снизить качество поверхности и срок службы инструмента.

Таким образом, попытка обработки титана, как алюминия, может привести к плохим результатам и ненужным затратам на инструмент.

Решение для обработки

Токарная обработка титана требует жесткой установки, подходящего твердосплавного инструмента, контролируемых условий резания, стабильного зацепления и эффективной подачи СОЖ.

Вместо максимизации скорости шпинделя цель состоит в том, чтобы поддерживать предсказуемое выделение тепла и постоянное состояние инструмента.

Для аэрокосмических и медицинских компонентов отслеживание материалов и планирование проверок также могут иметь решающее значение.

Лучший выбор, когда:  высокое соотношение прочности к весу, коррозионная стойкость или специальные характеристики оправдывают более высокие производственные затраты.

Токарная обработка латуни: превосходно подходит для прецизионных деталей большого объема

Токарная обработка латуни  широко используется для изготовления электрических разъемов, резьбовых компонентов, фитингов, деталей клапанов, вставок и компонентов управления жидкостью.

Марки для свободной обработки, такие как латунь C360,  могут обеспечить превосходное стружкообразование, стабильность размеров и чистоту поверхности.

Эти свойства делают латунь особенно подходящей для автоматизированной и крупносерийной токарной обработки.

Проблемы токарной обработки латуни

Сложность обработки обычно ниже, чем у нержавеющей стали или титана. Основным соображением является выбор марки, которая соответствует механическим, коррозионным, проводимым и нормативным требованиям.

Острая оснастка, стабильная подача прутка и оптимизированный зажим заготовки позволяют сократить время цикла и обеспечить повторяемость размеров.

Лучший выбор, когда  важны производительность, электропроводность, чистая резьба и точность при больших объемах.

Токарная обработка пластмасс: контроль нагрева и деформации

Токарная обработка пластика  требует другой стратегии, чем обработка металла, поскольку конструкционные полимеры обычно имеют меньшую жесткость и большую термическую чувствительность.

Общие варианты включают в себя:

Проблемы токарной обработки пластика

Основными рисками являются перегрев, тепловое расширение, гибкость и деформация зажима..

Некоторые пластики могут размягчаться во время резки, а другие могут изменять размеры из-за температуры или поглощения влаги. Чрезмерное давление патрона также может деформировать тонкостенные детали.

Решение для обработки

Острые инструменты, легкие силы резания, контролируемые подачи и скорости, эффективный отвод стружки и фиксация заготовки с низким напряжением помогают поддерживать точность.

Для критических допусков черновая обработка с последующей стабилизацией и чистовой обработкой может улучшить стабильность размеров.

Лучший выбор, когда  требуется малый вес, электрическая изоляция, химическая стойкость или низкое трение.

Как выбор материала влияет на допуски точения на станках с ЧПУ

Один и тот же допуск вытяжки не создает одинаковых сложностей обработки различных материалов.

Алюминиевый вал, штифт из нержавеющей стали, титановый фитинг и втулка из ПОМ, указанные с одинаковым допуском, могут потребовать совершенно разных технологических стратегий.

На стабильность толерантности влияют:

жесткость материала + теплота резания + тепловое расширение + остаточное напряжение + износ инструмента + фиксация заготовки + геометрия детали

Для требовательных компонентов контролируемый процесс может включать:

Черновая токарная обработка → Стабилизация → Получистовая обработка → Измерение → Чистовая токарная обработка → Окончательный контроль

Критические посадки подшипников, уплотняющие поверхности, резьбы, концентрические диаметры и особенности сопряжения должны быть определены во время проверки DFM.

Применение неоправданно жестких допусков к каждому элементу увеличивает время обработки и затраты на контроль без улучшения характеристик детали.

Лучшие токарные материалы с ЧПУ по приложениям

Аэрокосмическая промышленность

Распространенные варианты включают алюминий 7075, титановые сплавы, нержавеющую сталь и конструкционные пластмассы . При выборе материала обычно приоритет отдается весу, прочности, температурной устойчивости, коррозионной стойкости и отслеживаемости.

Медицинский

Нержавеющая сталь, титан и PEEK  обычно оцениваются для медицинских компонентов в зависимости от требований к стерилизации, коррозии, механическим свойствам и биосовместимости.

Автомобильная промышленность

Алюминий, нержавеющая сталь, латунь и конструкционные пластмассы используются для изготовления фитингов, валов, разъемов, датчиков, компонентов управления жидкостью и легких механических деталей.

Электроника

Алюминий используется для изготовления легких компонентов и управления температурным режимом, латунь — для электрических компонентов и разъемов, а конструкционные пластмассы обеспечивают изоляцию.

Промышленное оборудование

Нержавеющая сталь, алюминий, латунь, ПОМ, нейлон и другие материалы выбираются в зависимости от нагрузки, износа, трения, коррозии и условий эксплуатации.

Как снизить стоимость токарной обработки с ЧПУ за счет выбора материала

Для покупателей цена сырья составляет лишь часть стоимости токарной обработки с ЧПУ..

Более полезная модель:

Общая стоимость детали = Материал + Машинное время + Инструменты + Вторичные операции + Проверка + Риск брака

Более дорогое сырье иногда может привести к снижению общих производственных затрат, если оно обрабатывается быстрее и стабильнее.

Верно и обратное. Труднообрабатываемые нержавеющие стали и титановые сплавы могут значительно увеличить время цикла и расход инструмента.

Прежде чем заморозить рисунок, спросите:

Действительно ли приложение требует всех свойств указанного материала?

Переход от сложного сплава к более поддающемуся механической обработке сплаву (если это позволяют функциональные требования) может сократить как стоимость, так и время выполнения заказа без ущерба для производительности.

Токарные материалы с ЧПУ в Dawang Precision

Dawang Precision имеет 27-летний опыт точного производства и более 400 современных станков , обеспечивающих токарную и точную обработку с ЧПУ для аэрокосмической, медицинской, автомобильной, электронной и промышленной отраслей.

Наши производственные возможности включают современное оборудование Mazak и Röders..

Вместо того, чтобы оценивать материал по отдельности, наша команда инженеров рассматривает марку материала, геометрию, допуски, требования к поверхности, объем производства, фиксацию обработки, проверку и последующую чистовую обработку  вместе.

Это помогает инженерам и отделам закупок выявлять производственные риски до того, как они станут производственными проблемами.

Часто задаваемые вопросы о токарных материалах с ЧПУ

В1: Какие материалы лучше всего подходят для токарной обработки с ЧПУ?

Алюминий, нержавеющая сталь, латунь, титан, углеродистые и легированные стали, а также конструкционные пластмассы являются распространенными материалами для токарных станков с ЧПУ. Лучший выбор зависит от механических характеристик, окружающей среды, допусков, объема производства и стоимости.

В2: Какой материал легче всего обрабатывать на станке с ЧПУ?

Алюминий и латунь, обработанные свободной механической обработкой, обычно относятся к числу материалов, которые легче всего поддаются эффективной обработке. Требования к конкретной марке сплава, геометрии, допускам и отделке по-прежнему влияют на обрабатываемость.

В3: Какой материал лучше всего подходит для токарной обработки на станках с ЧПУ с жесткими допусками?

Алюминий, латунь, сталь, нержавеющая сталь и некоторые конструкционные пластмассы могут быть подвергнуты точной токарной обработке. Стабильность материала, геометрия, фиксация заготовки, термическое поведение и контроль процесса более важны, чем выбор материала, только потому, что он считается «легким в обработке».

В4: Что лучше для токарной обработки на станке с ЧПУ: алюминий или нержавеющая сталь?

Алюминий обычно имеет меньший вес и упрощает обработку, а нержавеющая сталь обеспечивает более высокую прочность, износостойкость и устойчивость к коррозии. Лучший выбор зависит от функциональных требований компонента.

В5: Почему титановый станок с ЧПУ становится дороже?

Титан сочетает в себе более высокую стоимость материала, требовательное управление теплом, более медленные условия обработки и больший износ инструмента. Эти факторы обычно увеличивают машинное время и стоимость инструмента.

В6: Какой токарные станки с ЧПУ лучше всего подходят для крупносерийного производства?

Легкообрабатываемые материалы, такие как алюминий и легкообрабатываемая латунь, могут быть привлекательными для крупносерийного производства, но правильный выбор зависит от функции детали, цены материала, времени цикла, стойкости инструмента и стабильности поставок.

В7: Как мне выбрать токарный материал с ЧПУ для моей детали?

Начните с механической нагрузки, коррозии, температуры, веса, износа, проводимости, допуска и количества продукции. Затем сравните возможные материалы на основе обрабатываемости и общей стоимости производства, а не только цены на сырье.

Нужна помощь в выборе подходящего материала для токарной обработки с ЧПУ?

Выбор материала следует оценивать вместе с геометрией детали, допусками, чистотой поверхности и объемом производства.

Отправьте свои чертежи в формате STEP и PDF команде инженеров Dawang Precision для бесплатной оценки DFM.  Наши инженеры могут проанализировать марку материала, риски обработки, требования к допускам, стратегию оснастки и потенциальные возможности экономии перед началом производства.

Мы ответим в течение 24 часов.
