Vistas: 0 Autor: Linda Hora de publicación: 2026-09-03 Origen: Sitio

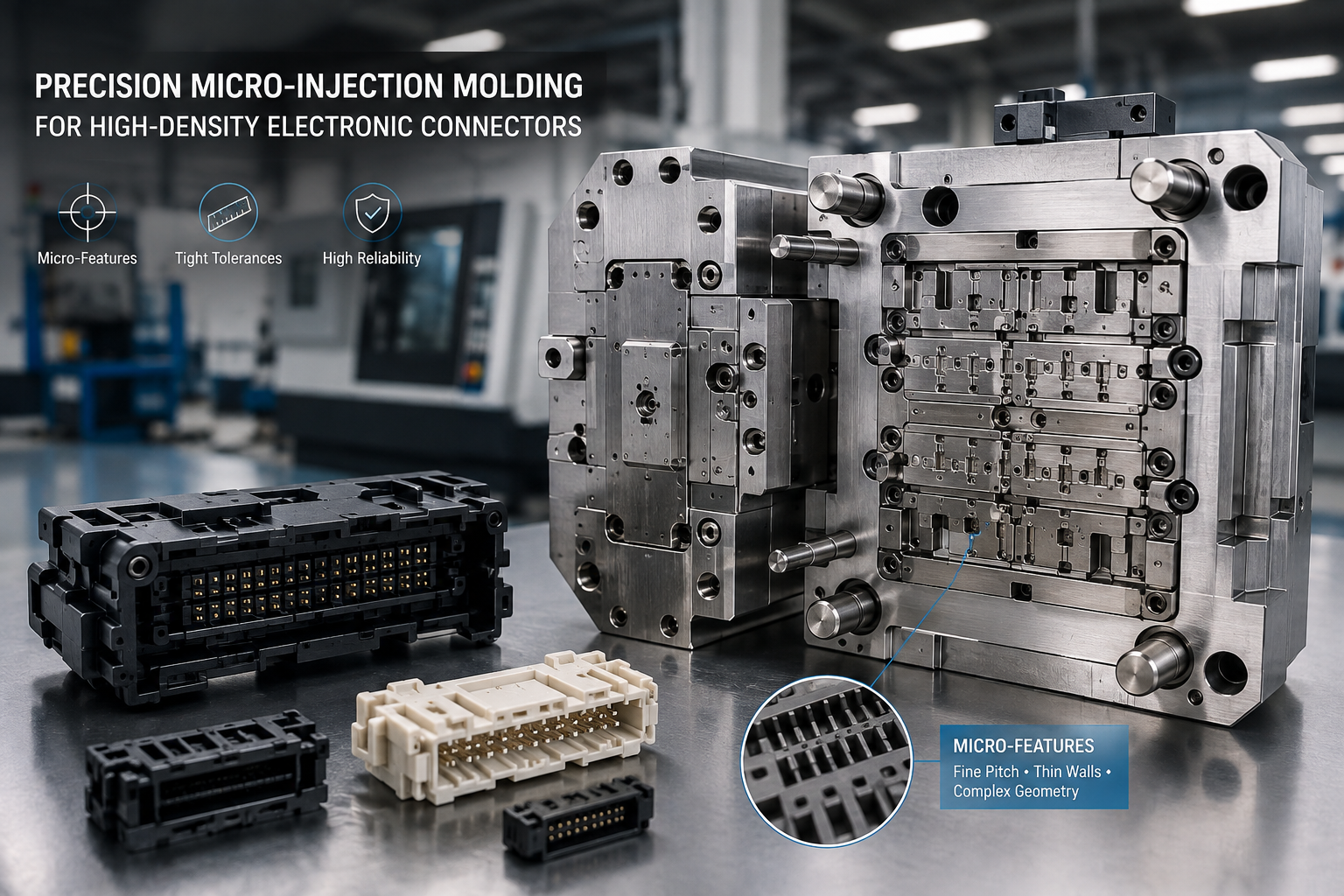

El moldeo por microinyección es un proceso de fabricación de precisión para producir componentes plásticos en miniatura con microcaracterísticas complejas, geometrías de alta densidad y tolerancias estrictas. Para los conectores electrónicos, el principal desafío no es simplemente reducir el tamaño de la pieza. Las paredes delgadas, las cavidades terminales estrechas, el flujo de polímeros, la contracción, la alineación del molde y la acumulación de tolerancias deben permanecer estables durante toda la producción.
Para los conectores electrónicos de alta densidad utilizados en telecomunicaciones y microelectrónica 5G, un proceso confiable combina análisis DFM, herramientas de precisión, parámetros de moldeo controlados, acondicionamiento de materiales e inspección específica.
El objetivo es lograr un rendimiento dimensional y funcional repetible, no simplemente producir un primer artículo dimensionalmente correcto.
El moldeo por microinyección es un proceso de moldeo por inyección especializado para componentes o piezas en miniatura que contienen características extremadamente pequeñas.
No es necesario que un componente sea microscópico en general para requerir micromoldeado. Una carcasa de conector con paredes aislantes delgadas, cavidades de paso fino, estructuras de bloqueo en miniatura o ranuras de retención estrechas pueden crear los mismos desafíos de fabricación.
típicas Las microcaracterísticas en carcasas de conectores electrónicos incluyen:
· Cavidades terminales de paso fino
· Paredes delgadas aislantes
· Micro ranuras de retención
· Localización de costillas
· Funciones de polarización
· Estructuras de bloqueo en miniatura
· Superficies de alineación de terminales de precisión
A esta escala, cambios relativamente pequeños en la temperatura del material, la presión de inyección, la alineación del molde o las condiciones de enfriamiento pueden afectar la replicación de características y la estabilidad dimensional.
Esto hace que el moldeo por microinyección sea fundamentalmente un problema de control de procesos tanto como un problema de herramientas..
Los conectores de alta densidad a menudo combinan vías de flujo estrechas con paredes aislantes delgadas.
A medida que el polímero fundido viaja a través de estas secciones, pierde calor y encuentra una resistencia al flujo cada vez mayor. Si las condiciones de llenado no están equilibradas adecuadamente, los fabricantes pueden encontrar:
· Planos cortos
· Replicación de características incompleta
· Líneas de soldadura
· Destello
· Marcas de quemaduras
· Variación dimensional
Por lo tanto, la velocidad de inyección, la temperatura de la masa fundida, la temperatura del molde y la presión deben optimizarse como sistema.
Para el micromoldeo, la ventana de proceso utilizable puede ser considerablemente más estrecha que la del moldeo por inyección convencional.
El rendimiento del conector depende de la relación entre múltiples características en lugar de una sola dimensión.
Por ejemplo:
Paso de terminal → posición de la cavidad → geometría de la carcasa → alineación de terminales → rendimiento de acoplamiento
Una pequeña desviación de posición en varias interfaces puede acumularse y afectar el montaje.
Un mejor enfoque es identificar dimensiones críticas para la función y asignar tolerancias de acuerdo con su impacto real en el rendimiento del conector.
Característica crítica |
Riesgo primario |
Enfoque de control |
Paso de la cavidad terminal |
Desalineación de contactos |
Herramientas de precisión + control de datos |
Pared aislante delgada |
Plano corto/flash |
Análisis de flujo y espesor de pared. |
Ranura de retención |
Movimiento terminal |
Geometría de cavidad controlada |
Superficie de contacto |
Interferencia de montaje |
Compensación de contracción |
Función de bloqueo |
Variación de retención |
Inspección dimensional + funcional |
Función de polarización |
Mal apareamiento |
DFM + análisis de tolerancia |
Esto evita el error común de especificar tolerancias extremadamente estrictas en cada dimensión cuando en realidad solo un número limitado de características requieren ese nivel de precisión.

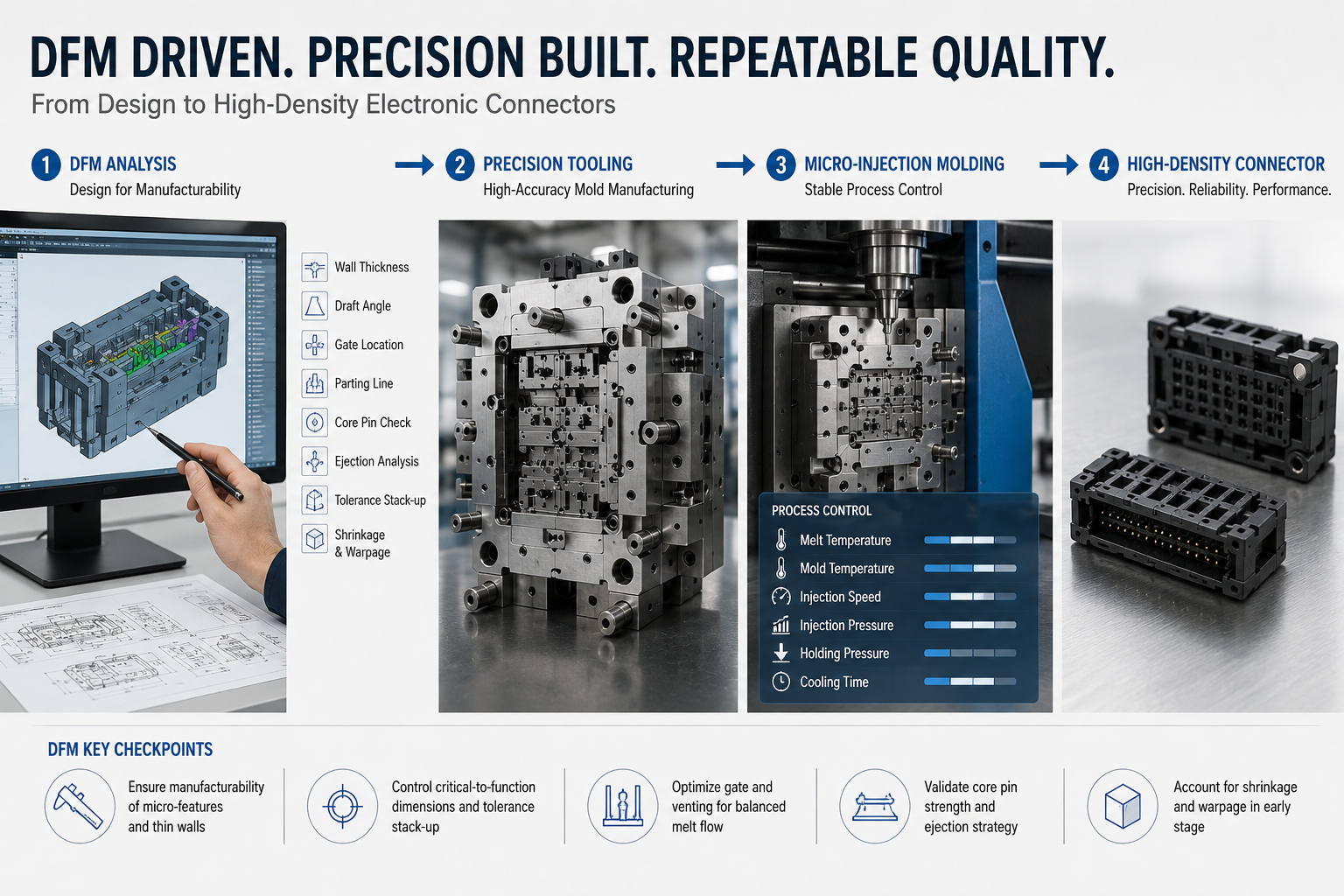

Para conectores electrónicos de alta densidad, el Diseño para la Fabricación (DFM) debe comenzar antes de la construcción del molde.
Una revisión de DFM orientada a la producción debe examinar:
· Espesor mínimo de pared
· Geometría de microcaracterísticas
· Calado y expulsión
· Ubicación de la línea divisoria
· Posición de la puerta
· Ventilación
· Fuerza del pasador central
· Dirección del flujo del polímero
· Contracción
· Riesgo de deformación
· Dimensiones críticas
· Acumulación de tolerancia
La pregunta clave no es:
¿Se puede moldear este componente?
Es:
¿Se puede moldear repetidamente dentro de sus requisitos funcionales en el volumen de producción?
Esta distinción es particularmente importante para los conectores micromoldeados porque un diseño que funciona durante la creación de prototipos aún puede ser inestable durante la producción de gran volumen.
El moldeo por microinyección no tiene una receta de parámetros universal. El proceso debe desarrollarse en torno a la resina, la geometría, el diseño del molde y las tolerancias requeridas.
Velocidad de inyección
Una mayor velocidad de inyección puede ayudar a mantener la temperatura de la masa fundida durante el llenado de paredes delgadas. Sin embargo, una velocidad excesiva puede aumentar el riesgo de cizallamiento, presión y inflamación.
Temperatura de fusión y molde
El control de temperatura estable respalda el flujo constante de polímeros y la replicación de microcaracterísticas al tiempo que reduce la variación dimensional.
Mantener la presión
La presión de mantenimiento compensa la contracción volumétrica durante el enfriamiento. Una presión insuficiente puede causar pérdida dimensional, mientras que una presión excesiva puede estresar las características delicadas.
Tiempo de enfriamiento
Las paredes delgadas y las características de retención en miniatura pueden deformarse si el componente se expulsa antes de que se logre suficiente estabilidad dimensional.
Por lo tanto, el enfriamiento debe optimizarse para lograr repetibilidad , no simplemente para un tiempo de ciclo mínimo.
Acondicionamiento de materiales
Los polímeros de ingeniería pueden ser sensibles a la humedad y al historial de procesamiento. El secado y acondicionamiento adecuados de la resina son particularmente importantes cuando el componente moldeado tiene dimensiones muy pequeñas y tolerancias funcionales estrictas.
La selección del material afecta tanto el comportamiento del moldeado como el rendimiento del conector.
Los polímeros de ingeniería comunes incluyen:
· LCP : adecuado para muchas aplicaciones electrónicas de funciones finas
· PBT : se utiliza cuando se requiere rendimiento dimensional y eléctrico
· PA : útil para aplicaciones que requieren resistencia mecánica
· PPS : adecuado para entornos térmicos y químicos exigentes
Dependiendo de la aplicación, los ingenieros también pueden evaluar la resistencia a las llamas, las propiedades dieléctricas, la absorción de humedad, la resistencia a la temperatura, la resistencia química y la estabilidad dimensional.
Por lo tanto, para los conectores de alta densidad, la selección del material debe basarse en las especificaciones eléctricas, mecánicas, térmicas y ambientales completas , en lugar de solo en las características de flujo.
En el moldeo por microinyección, la precisión del molde afecta directamente a la precisión de la pieza moldeada.
Las variables críticas de herramientas incluyen:
· Cavidad y dimensiones centrales.
· Posicionamiento del núcleo-pin
· Alineación de la línea divisoria
· Geometría de la puerta
· Microventilación
· Acabado superficial
· Estrategia de eyección
Dependiendo de la geometría, los componentes del molde de precisión pueden requerir una combinación de mecanizado CNC, electroerosión, esmerilado y pulido..
Durante la producción, el seguimiento del proceso debe centrarse en variables como:
Temperatura de fusión → Temperatura del molde → Velocidad de inyección → Presión de inyección → Presión de mantenimiento → Tiempo de enfriamiento
Luego, la inspección visual y dimensional verifica las características críticas e identifica defectos como rebabas, disparos cortos, rebabas, marcas de quemaduras y microcaracterísticas dañadas.
El enfoque más eficaz es conectar los resultados de la inspección con las condiciones del proceso en lugar de depender exclusivamente de la inspección de la pieza final.
La continua miniaturización del hardware de comunicaciones crea una demanda de componentes de interconexión compactos.
Las aplicaciones potenciales incluyen:
· Carcasas para conectores RF
· Conectores de placa de paso fino
· Componentes del conector de fibra óptica
· Módulos de comunicación compactos
· Componentes relacionados con la antena
Para estas piezas, la consistencia dimensional puede influir directamente en la alineación, el acoplamiento y la confiabilidad del ensamblaje.
El moldeo por microinyección también es aplicable a:
· Conectores FPC
· Conectores placa a placa
· Componentes de sensores
· Electrónica portátil
· Conectores para teléfonos inteligentes
· Conjuntos electromecánicos en miniatura
El requisito común no es simplemente un tamaño pequeño, sino una geometría repetible dentro de un espacio de ensamblaje limitado..
El moldeo por microinyección suele resultar atractivo cuando un proyecto combina:
· Geometría en miniatura
· complejas Microcaracterísticas
· Alto volumen de producción
· Tolerancias estrictas
· Rendimiento dimensional repetible
· Polímeros de grado de ingeniería
· Montaje automatizado
Para prototipos iniciales o cantidades muy pequeñas, el micromecanizado CNC o la fabricación aditiva pueden resultar más económicos.
Una vez que se valida la geometría y aumenta el volumen de producción, el moldeo por microinyección puede proporcionar una mejor repetibilidad, eficiencia del ciclo y economía unitaria.
Por tanto, el método de fabricación debe seleccionarse en función de:
Geometría + Volumen + Material + Tolerancia + Requisitos de montaje
—No sólo el tamaño de la pieza.
Considere una carcasa de conector compacta que contiene múltiples cavidades terminales estrechamente espaciadas.
Los principales riesgos de fabricación no son necesariamente las dimensiones generales de la vivienda. Los factores más críticos son:
1. Precisión posicional de cavidad a cavidad
2. Relleno de paredes delgadas
3. Fuerza del pasador central
4. Contracción del polímero
5. Retención de terminales
6. Acumulación de tolerancia final
Un enfoque orientado a la producción identificaría primero el paso del terminal y la interfaz de acoplamiento como dimensiones CTQ. Luego, DFM evaluaría el espesor de la pared, la ubicación de la compuerta, la expulsión, la geometría del pasador central y la contracción esperada antes de la fabricación del molde.
Durante la producción, los parámetros del proceso se estabilizarían alrededor de la ventana validada de llenado y enfriamiento, mientras que la inspección óptica o dimensional monitorearía las características críticas del conector.
Este enfoque cambia el control de calidad de 'inspeccionar la pieza terminada' a 'diseñar y controlar el proceso que produce la pieza terminada'.
Esa distinción se vuelve cada vez más importante a medida que disminuye el paso del conector.
Se utiliza para componentes de plástico en miniatura y piezas que contienen características extremadamente pequeñas, incluidos conectores electrónicos, sensores, componentes médicos y conjuntos electromecánicos en miniatura.
Se pueden considerar LCP, PBT, PA, PPS y otros polímeros de ingeniería según los requisitos eléctricos, mecánicos, térmicos, dimensionales y ambientales.
A través de herramientas de precisión, DFM, acondicionamiento de materiales, parámetros de moldeo controlados, compensación de contracción e inspección dimensional específica de características críticas.
DFM identifica riesgos como paredes delgadas, pasadores de núcleo débiles, expulsión difícil, mala colocación de la puerta, contracción, deformación y acumulación de tolerancias antes de fabricar el molde.
Sí. Puede ser adecuado para carcasas de conectores en miniatura, interconexiones de paso fino, componentes relacionados con RF y otros componentes compactos utilizados en telecomunicaciones y microelectrónica.
