Comment nous réduisons les coûts d’outillage pour les projets de moulage par injection à faible volume

Réponse rapide

Le moyen le plus efficace de réduire les coûts d’outillage pour le moulage par injection de petits volumes  est d’éviter une construction excessive du moule.

Au lieu de choisir automatiquement des outils de production coûteux, les ingénieurs doivent adapter la stratégie de moule au volume attendu, à la géométrie de la pièce, au matériau, à la tolérance, à l'état de surface et à la probabilité de modifications futures de la conception.

Pour le développement de produits et les startups de matériel , les stratégies de réduction des coûts les plus pratiques sont :

·  Compléter le DFM avant la conception du moule

·  Élimine les contre-dépouilles et les actions secondaires inutiles

·  Optimiser l'épaisseur des murs, les nervures, les bossages et le dépouille

·  Utiliser un outillage rapide  lorsque la conception ou la demande n'est pas entièrement prouvée

·  Utiliser la production relais  pour retarder les investissements majeurs en outils de production

·  Appliquer des tolérances strictes uniquement aux caractéristiques fonctionnelles critiques

·  Spécifier les finitions cosmétiques uniquement lorsque cela est nécessaire

·  Optimiser les paramètres de moulage pour réduire le temps de cycle et les rebuts

·  Concevoir des outils pour les modifications futures

Le but n’est pas de construire le moule le moins cher. Il s'agit de construire le moule adapté au cycle de vie attendu du produit..

Pourquoi la stratégie d'outillage est importante dans le moulage par injection à faible volume

Le moulage par injection a un coût d’outillage initial élevé par rapport à des processus tels que l’usinage CNC ou l’impression 3D. Ce coût devient particulièrement important lorsque seules des centaines ou quelques milliers de pièces sont nécessaires.

Une façon simple de comprendre l’économie est la suivante :

Coût d'outillage par pièce = Investissement en outillage ÷ Quantité de production

Un moule de 10 000 $ ajoute 10 $ à chaque pièce lors de la production de 1 000 unités, mais seulement 1 $ lors de la production de 10 000 unités.

C’est pourquoi un moule durci destiné à la production en grand volume peut s’avérer économiquement inefficace pour un produit en phase de démarrage dont la conception ou la demande du marché est encore incertaine.

Le moulage par injection à faible volume  est souvent utilisé entre le prototypage et la production mature. Il permet aux équipes d'ingénierie de valider les matériaux, les dimensions, l'assemblage et les performances destinés à la production sans s'engager immédiatement dans un outillage à grand volume.

La question clé n’est donc pas :

'Comment pouvons-nous rendre le moule aussi bon marché que possible ?'

C'est:

'Quel investissement en outillage est justifié par le cycle de vie attendu du produit ?'

1. Commencez par DFM pour réduire la complexité de l'outillage

L’opportunité la plus efficace de réduire les coûts d’outillage  existe généralement avant la fabrication du moule.

Un examen DFM doit identifier les caractéristiques qui augmentent les exigences d'usinage, d'électroérosion, de polissage, d'ajustement de moule, d'éjection ou de maintenance.

Un principe DFM utile est le suivant :

Chaque mécanisme de moulage doit avoir une raison fonctionnelle d’exister.

Si un mécanisme coulissant, de levage, d'insert ou d'éjection complexe peut être éliminé grâce à un changement mineur de géométrie, les économies qui en résultent peuvent s'étendre au-delà du coût initial de l'outillage jusqu'à la maintenance et les modifications futures.

2. Choisissez un outillage rapide lorsque le risque de conception est encore élevé

Pour les premiers développements de produits, la conception peut continuer à changer après les tests fonctionnels, les commentaires des clients ou la validation de l'assemblage.

Dans cette situation, un outillage rapide  peut réduire le risque financier.

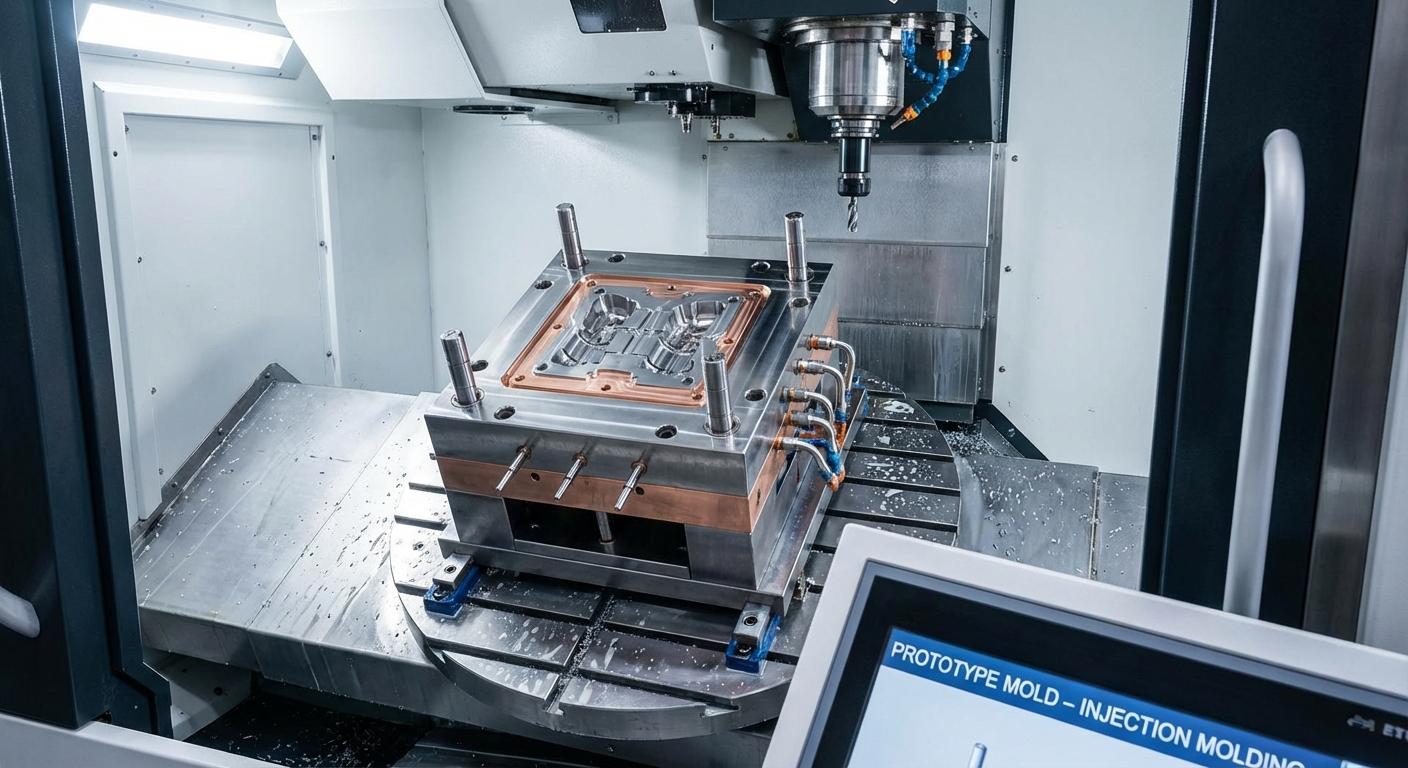

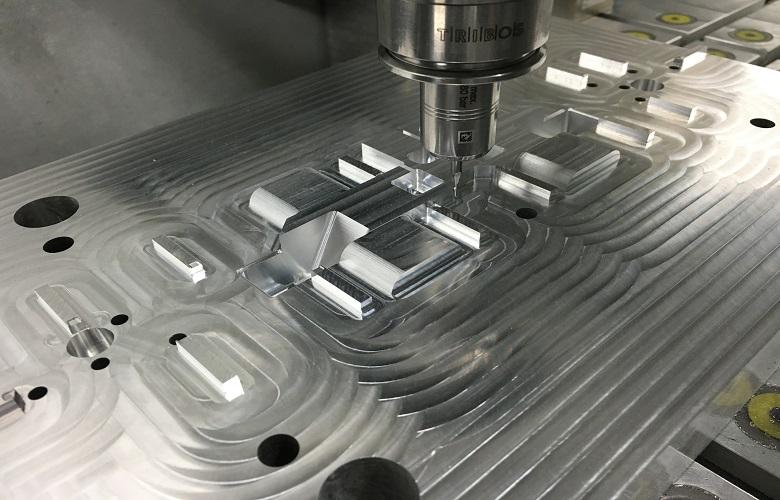

En fonction de la durée de vie de l'outil et du matériau requis, l'outillage rapide peut utiliser de l'aluminium ou d'autres approches d'outillage moins coûteuses au lieu d'un moule en acier trempé longue durée. Le compromis est une durabilité moindre en échange d'un investissement initial inférieur et d'une fabrication d'outils plus rapide.

L'outillage rapide est particulièrement utile pour :

·  Prototypes fonctionnels

·  Validation technique

·  Constructions pilotes

·  Programmes bêta

·  Premiers lancements sur le marché

·  Production en faible volume

Le point important est de spécifier le nombre de tirs attendu , la résine, les exigences dimensionnelles et la finition de surface avant de sélectionner le matériau de l'outillage.

Un moule peu coûteux qui tombe en panne avant que la quantité de production requise ne soit atteinte n’est pas réellement une solution peu coûteuse.

3. Utiliser Bridge Production pour retarder l’outillage de production complète

La production intermédiaire  est précieuse lorsque le produit est prêt commercialement mais que la demande à long terme reste incertaine.

Un chemin de développement typique peut être :

Prototype → Outillage rapide → Production de ponts → Outillage de production

L'outillage de pont permet aux entreprises de fabriquer des pièces destinées à la production tout en retardant les investissements plus importants associés à un outillage de production mature.

Cela est particulièrement pertinent pour les startups de matériel informatique , où les prévisions de demande peuvent changer rapidement après le lancement.

La production de ponts peut prendre en charge :

·  Commandes initiales des clients

·  Bêta-test

·  Validation du marché

·  Continuité d'approvisionnement

·  Tests réglementaires ou fonctionnels

·  Première production commerciale

La décision doit être basée sur le volume de vie attendu plutôt que sur une définition arbitraire de « faible volume ». La durée de vie de l'outillage, la géométrie de la pièce, les matériaux et le calendrier de production affectent tous la stratégie d'outillage appropriée.

4. Optimiser la géométrie avant d'optimiser le moule

Une pièce complexe nécessite un moule complexe.

Pour cette raison, la réduction d’une complexité géométrique inutile peut avoir un effet plus important sur le coût de l’outillage que la négociation d’un prix de fabrication de moules inférieur.

Épaisseur de paroi

Une épaisseur de paroi constante permet de contrôler :

·  Variation de refroidissement

·  Marques d'évier

·  Retrait

·  Déformation

·  Temps de cycle

Lorsque des sections épaisses sont nécessaires pour des raisons structurelles, leur évidement peut réduire la concentration de matériau et améliorer la stabilité du moulage.

Côtes et bosses

Les nervures doivent fournir un renforcement structurel sans créer d'intersections inutilement épaisses.

Les bossages doivent être conçus avec des relations de dépouille et de mur appropriées afin qu'ils puissent être moulés et éjectés de manière fiable.

Brouillon

Une dépouille insuffisante peut augmenter les forces d'éjection et compliquer l'outillage.

L'ajout d'une dépouille pratique pendant la phase de conception est généralement beaucoup moins coûteux que la correction d'un problème d'éjection une fois le moule construit.

5. Contrôlez les tolérances au lieu de les sur-spécifier

L’une des causes les plus courantes de coûts d’outillage inutiles est l’application de tolérances strictes à chaque dimension.

Une meilleure approche consiste à diviser les dimensions en :

Critique du fonctionnement :
Dimensions affectant l’assemblage, l’étanchéité, l’alignement, le mouvement ou les performances.

Important :
Dimensions affectant l'ajustement ou l'apparence mais permettant une variation limitée du processus.

Non critique :
Dimensions pour lesquelles les tolérances de moulage standard sont acceptables.

Seule la première catégorie devrait normalement bénéficier des exigences de tolérance les plus strictes.

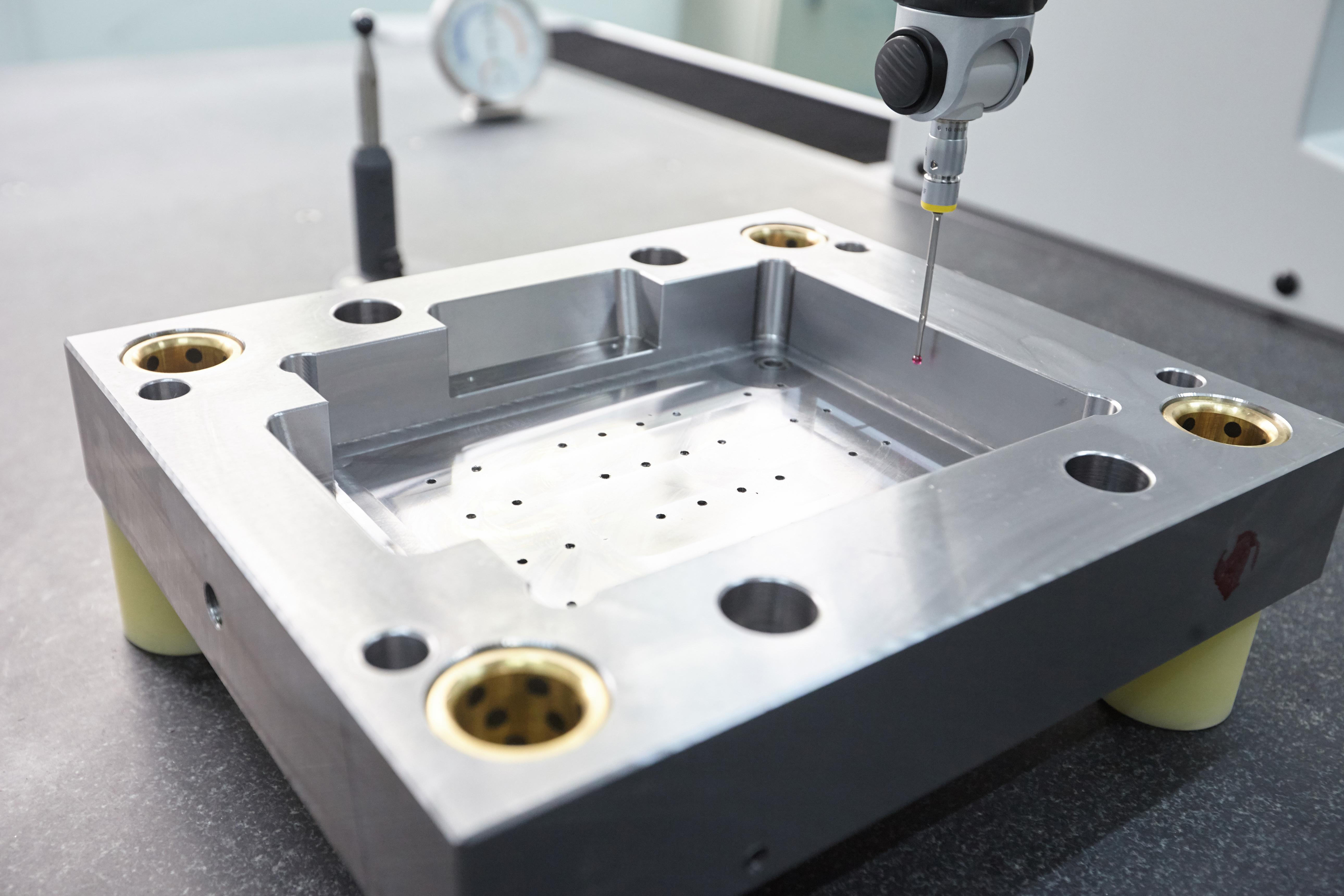

Des exigences de tolérance excessives peuvent augmenter la précision de l'usinage, de l'électroérosion, de l'ajustement des moules, de l'inspection et de la sensibilité des processus.

Pour les projets à faible volume, cela est important car l'investissement en outillage supplémentaire est réparti sur un nombre moins important de pièces.

6. Spécifiez la finition de surface uniquement là où elle ajoute de la valeur

La finition de surface est un autre facteur de coût d’outillage souvent négligé.

Le polissage miroir, les textures EDM, les textures spéciales et la finition cosmétique peuvent ajouter des opérations d'usinage et de finition manuelle.

Au lieu de spécifier une finition haut de gamme dans tout le moule, divisez la pièce en zones fonctionnelles et cosmétiques.

Par exemple:

·  Extérieur visible → finition cosmétique contrôlée

·  Surface d'étanchéité → exigence de surface définie

·  Cavité interne → finition standard

·  Zone de montage cachée → finition fonctionnelle

Cela permet à l'équipe d'outillage de concentrer le travail de finition là où il affecte le produit du client.

7. Outils de conception pour les modifications futures

Un outil de développement de produits ne doit pas nécessairement être traité comme une immobilisation complète.

Pour les produits qui sont encore en évolution, les ingénieurs peuvent envisager des stratégies d'outillage faciles à modifier.

Lorsque cela est pratique, la conception sans danger pour le métal  permet de retirer du matériau ultérieurement pour agrandir ou ajuster une caractéristique au lieu de nécessiter le rajout de matériau.

Cette approche est particulièrement utile pour :

·  Démarrages matériels

·  Développement de nouveaux produits

·  Robotique

·  Boîtiers électroniques

·  Dispositifs médicaux

·  Programmes de validation d'ingénierie

Cela peut transformer un investissement en outillage en une plate-forme pour plusieurs itérations de conception contrôlées plutôt que de forcer un nouveau moule après chaque modification mineure.

8. Optimiser les paramètres de moulage pour réduire le coût total

La réduction des coûts d’outillage ne produit pas automatiquement le coût total de fabrication le plus bas.

Une fois le moule construit, la stabilité du processus devient tout aussi importante.

Les paramètres clés comprennent :

·  Vitesse d'injection

·  Pression d'injection

·  Température de fusion

·  Température du moule

·  Pression de maintien

·  Temps de maintien

·  Temps de refroidissement

·  Temps de cycle

Par exemple, un temps de refroidissement excessif peut augmenter l'occupation de la machine et le coût des pièces, tandis qu'un refroidissement insuffisant peut entraîner une déformation et une instabilité dimensionnelle.

L’objectif est d’établir une fenêtre de processus stable  qui équilibre :

Qualité + temps de cycle + cohérence dimensionnelle + taux de rebut

Ceci est particulièrement important pour les programmes à faible volume, car un taux de rebut élevé peut rapidement compenser les économies réalisées grâce à un outillage peu coûteux.

9. Évaluer l'outillage par coût total de possession

Un devis d’outillage ne doit jamais être évalué uniquement en fonction du prix du moule.

Un modèle plus utile est :

Coût total = Outillage + Matériel + Traitement + Inspection + Rebut + Maintenance + Modifications

Pour les très petites séries de production, l’outillage initial domine l’économie.

À mesure que le volume augmente, le temps de cycle, la durée de vie des outils, la maintenance et le prix à la pièce deviennent de plus en plus importants.

Par conséquent, un outil légèrement plus cher peut offrir un coût global inférieur s’il offre une meilleure stabilité dimensionnelle, une durée de vie plus longue, une maintenance plus facile ou une plus grande flexibilité de modification.

Le devis le plus bas n’est pas nécessairement la solution de fabrication la moins coûteuse.

Stratégie d'outillage pour différentes étapes de développement de produits

Il s’agit de directives de planification plutôt que de seuils de volume fixes. La solution correcte dépend de la géométrie réelle de la pièce, de la résine, de la tolérance, de la durée de vie de l'outil et des prévisions.

Comment DFM permet de réduire les coûts d'outillage

Chez Dawang Precision, notre rôle est principalement d'évaluer la fabricabilité du composant avant le début de la production.

Avec 26 ans d'expérience dans la fabrication de précision et plus de 400 machines avancées, dont des équipements à cinq axes Röders et Mazak, notre expérience en ingénierie prend en charge l'évaluation détaillée des composants d'outillage usinés complexes et des caractéristiques de précision.

L'accent reste axé sur l'ingénierie : simplifier autant que possible, contrôler ce qui compte et éviter de payer pour des capacités d'outillage dont le projet n'a pas besoin.

FAQ : Outillage de moulage par injection à faible volume

Q1 : Comment puis-je réduire les coûts d’outillage de moulage par injection ?

Commencez par DFM. Simplifiez les contre-dépouilles et les lignes de séparation, optimisez l'épaisseur et la dépouille des parois, réduisez les finitions esthétiques inutiles et appliquez des tolérances strictes uniquement aux éléments critiques.

Q2 : L’outillage rapide est-il adapté à la production à faible volume ?

Oui. L'outillage rapide peut être approprié pour les prototypes, les versions de validation, la production pilote et les séries de production courtes lorsque la durée de vie prévue de l'outil correspond à la quantité et au matériau requis.

Q3 : Qu’est-ce que la production de ponts ?

La production de ponts est une étape de fabrication intermédiaire entre le développement de prototypes et la production à grande échelle. Il permet aux entreprises de fournir des pièces destinées à la production avant d’investir dans des outils matures à grand volume.

Q4 : Dois-je choisir des outils en aluminium ou en acier ?

La décision dépend du nombre de tirs attendu, de la résine, des exigences dimensionnelles, de la finition de surface et du cycle de vie du produit. L'aluminium peut réduire l'investissement initial en outillage, tandis que l'acier devient plus attractif à mesure que les exigences en matière de durée de vie des outils et de volume de production augmentent.

Q5 : Quand une startup doit-elle investir dans des outils de production ?

Généralement, lorsque la conception est stable, la demande est validée et le volume de vie attendu justifie l’investissement initial plus élevé.
