오염 제어: 가공된 의료 부품의 세척 및 검사 프로토콜

빠른 답변

가공된 의료 부품 오염 제어는 최종 세척 단계로 처리되지 않고 전체 제조 공정에 포함되도록 설계되어야 합니다.  CNC 가공에서는 칩, 금속 미세분, 버, 절삭유 잔류물 및 취급 오염 물질이 발생할 수 있습니다. 신뢰할 수 있는 프로세스는 제어된 가공 매개변수, 효과적인 세척 프로토콜 , 재료 호환 화학, 적절한 경우 초음파 세척  , 제어된 취급 및 문서화된 청결도 검사를 결합합니다.

의 경우 체외 진단(IVD) 장비 오염 제어는 입자나 잔류물이 장비 성능에 영향을 미칠 수 있는 유체 경로, 정밀 보어, 밸브, 광학 인터페이스 및 밀봉 표면에 특히 중요합니다.

핵심 엔지니어링 원칙은 간단합니다. 의료용 CNC 부품은 오염 트랩을 생성하지 않고 가공, 세척, 건조, 검사 및 포장되도록 설계되어야 합니다.

CNC 가공 의료 부품에서 오염 제어가 중요한 이유

치수 정확도만으로는 의료 부품의 생산 준비 여부가 결정되지 않습니다.

CNC 가공 중에 칩, 공구 마모 입자, 절삭유 잔류물, 버 및 오일이 외부 및 내부 표면에 남을 수 있습니다. 복잡한 형상으로 인해 이러한 오염 물질을 제거하고 확인하기가 더 어렵습니다.

IVD 장비의 경우 작은 입자나 잔류물이라도 유체 취급, 시약 경로, 센서, 광학 시스템 또는 정밀 어셈블리를 방해할 수 있습니다.

이는 중요한 차이점을 만들어냅니다.

치수 검사는 부품이 기하학적 사양을 충족하는지 확인합니다. 청정도 관리는 의도된 기능에 맞게 충분히 깨끗한지 확인합니다.

따라서 오염 관리는 생산 종료 시에만 추가되는 것이 아니라 제조 및 품질 전략의 일부로 정의되어야 합니다.

오염은 어디에서 오는가?

오염은 여러 단계의 CNC 제조 공정에 들어갈 수 있습니다.

가장 효과적인 전략은 소스 감소 입니다 . 최종 세척은 과도한 버, 열악한 칩 배출 또는 통제되지 않은 가공 조건을 보상하는 것이 아니라 잔여 오염물을 제거해야 합니다.

청결도에 영향을 미치는 CNC 가공 과제

복잡한 형상으로 오염 물질을 가둘 수 있음

의료 및 진단 구성요소에는 막힌 구멍, 좁은 채널, 교차 드릴링된 통로, 나사산, 깊은 포켓 및 정밀 보어가 포함되는 경우가 많습니다.

이러한 기능은 근본적인 문제를 야기합니다. 기계 가공 및 검사가 가장 어려운 표면은 청소도 가장 어려울 수 있습니다.

부품은 시각적으로 깨끗해 보이지만 내부 통로 내부에는 입자가 남아 있을 수 있습니다.

이것이 바로 DFM 중에 세척 가능성을 고려해야 하는 이유입니다 . 중요한 기능은 가공 후 효과적으로 세척, 청소, 건조 및 검사할 수 있도록 설계되어야 합니다.

절단 매개변수는 입자 생성에 영향을 미칩니다.

이송 속도, 절삭 속도, 절삭 깊이, 공구 형상, 공구 마모 및 절삭유 공급은 버 형성 및 입자 생성에 영향을 미칠 수 있습니다.

정밀 의료 부품의 경우 프로세스 최적화는 다음에 중점을 두어야 합니다.

·  안정적인 절삭조건

·  날카롭고 적절하게 유지관리된 툴링

·  효과적인 칩 배출

·  제어된 절삭유 공급

·  Burr 발생 최소화

·  균일한 표면조도

가공 단계에서 오염을 줄이면 후속 세척 공정을 더 예측하기 쉬워집니다.

청소로 인해 허용 오차가 타협되어서는 안 됩니다.

청소는 그 자체로 제조 작업이며 부품 사양과 호환되어야 합니다.

세척 화학, 온도, 초음파 에너지 및 건조 조건은 금속, 폴리머, 코팅 및 표면 처리와 다르게 상호 작용할 수 있습니다.

따라서 세척 프로세스는 다음을 기준으로 평가되어야 합니다.

·  치수 공차

·  표면거칠기

·  재료 호환성

·  코팅 또는 표면 처리

·  밀봉 표면

·  내부 통로

목표는 최대 세척 강도가 아닙니다. 입니다 . 치수나 기능적 특징을 손상시키지 않고 필요한 청결도를 달성하는 제어된 청소

가공된 의료 부품의 세척 프로토콜

일반적인 청소 작업 흐름은 다음과 같습니다.

가공 → 디버링 → 사전 세척 → 정밀 세척 → 헹굼 → 건조 → 검사 → 포장

재료, 형상, 오염 유형 및 필요한 청결도 수준에 따라 정확한 프로세스를 설정해야 합니다.

사전 청소

사전 세척은 정밀 세척 전에 벌크 칩, 느슨한 입자 및 가공 잔여물을 제거합니다.

구성 요소에 따라 제어된 세척, 헹굼 또는 기타 적절한 기계적 방법이 포함될 수 있습니다.

다음에 특별한 주의를 기울여야 합니다.

·  막힌 구멍

·  내부 채널

·  교차 드릴된 통로

·  스레드

·  깊은 주머니

·  유체 접촉 표면

심한 오염을 먼저 제거하면 최종 청소 과정의 부담이 줄어듭니다.

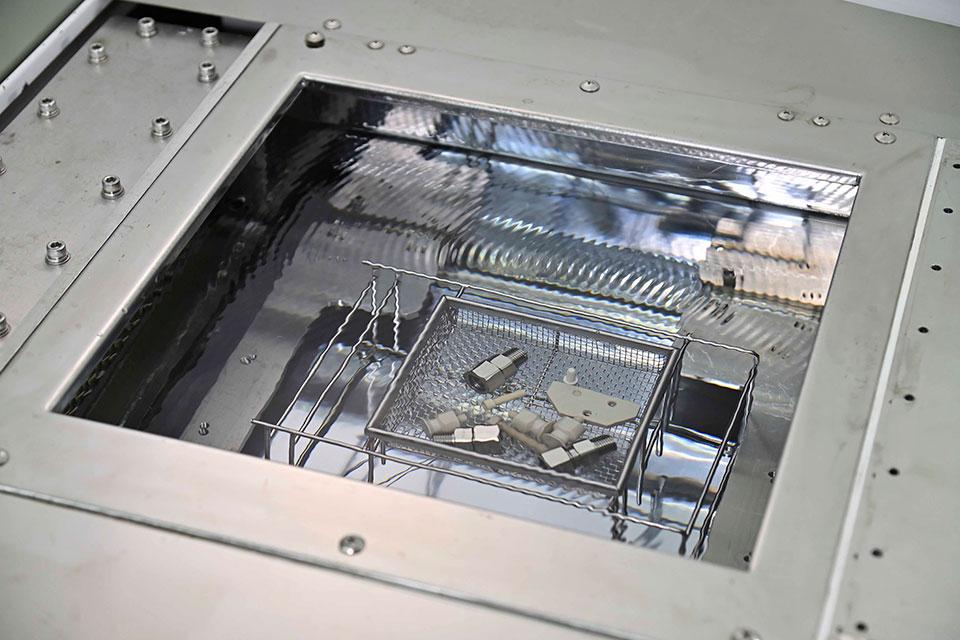

초음파 세척

초음파 세척은 정밀 가공된 의료 부품에 효과적일 수 있습니다. 공동 현상은 접근하기 어려운 표면에서 입자와 잔류물을 제거하는 데 도움이 되는 국부적인 기계적 작용을 생성하기 때문에

그러나 초음파 세척이 모든 구성품에 자동으로 적합한 것은 아닙니다.

적합성은 다음에 따라 달라집니다.

·  부품소재

·  기하학

·  표면 마무리

·  세정화학

·  초음파 주파수 및 전력

·  온도

·  노출 시간

민감한 부품의 경우 단순히 세척 강도를 높이는 것이 아니라 프로세스 개발이나 검증을 통해 이러한 매개변수를 설정해야 합니다.

헹굼 및 건조

헹굼과 건조를 제대로 제어하지 않으면 청소 후 부품이 다시 오염될 수 있습니다.

세척 프로토콜은 헹굼물의 품질, 헹굼 순서, 건조 조건 및 세척 후 처리를 정의해야 합니다.

최종 세척 후에는 불필요한 접촉을 피하고 구성 요소를 적절하게 통제된 포장으로 즉시 옮겨야 합니다.

청결도 검사: 의료용 CNC 부품은 어떻게 검증됩니까?

클린룸 검사  및 청결도 검사는 시각적인 외관보다는 실제 오염 위험을 기반으로 해야 합니다.

육안 및 현미경 검사

육안 검사를 통해 눈에 보이는 것을 식별할 수 있습니다.

·  칩

·  버

·  유막

·  염색

·  긁힌 자국

·  이물질

현미경 검사는 작은 형상과 중요한 표면에 대해 더 높은 감도를 제공할 수 있습니다.

그러나 육안 검사만으로는 미세한 오염이 없음을 입증할 수 없습니다.

입자 추출 및 분석

보다 까다로운 응용 분야의 경우 구성 요소에서 입자를 추출하고 적절한 검사 방법을 사용하여 평가할 수 있습니다.

일반적인 프로세스는 다음과 같습니다.

추출 → 여과 → 입자 분석 → 합격 결정 → 문서화

검사 절차에서는 추출 방법, 샘플링 영역, 장비, 입자 크기 기준 및 허용 한계를 정의해야 합니다.

목표는 재현성입니다. 동일한 정의된 방법론을 사용하여 다양한 작업자와 생산 로트를 평가해야 합니다.

얼마나 깨끗하면 충분히 깨끗합니까?

모든 의료용 CNC 부품에는 보편적인 청결도 수준이 없습니다.

승인 기준은 부품의 의도된 기능을 기반으로 해야 하며 다음과 같은 요소를 다룰 수 있습니다.

·  입자크기

·  입자량

·  눈에 보이는 오염

·  표면 잔여물

·  특정 공정 오염물질

이러한 이유로 '깨끗하고 오염이 없음' 과 같은 요구 사항은  측정 가능한 청결도 사양보다 유용성이 떨어지는 경우가 많습니다.

청결성을 위한 설계: 중요한 DFM 고려 사항

개선하는 가장 효과적인 방법 중 하나는 기계 가공된 의료 부품의 오염 제어를  생산 전에 세척성을 해결하는 것입니다.

DFM 중에 엔지니어는 다음을 질문해야 합니다.

중요한 표면을 효과적으로 청소할 수 있습니까?

내부 기능을 세척하고 건조할 수 있습니까?

필요한 표면을 검사할 수 있나요?

기하학이 입자 트랩을 생성할 수 있습니까?

예를 들어 깊은 블라인드 캐비티는 가공이 가능하지만 세척 및 건조가 어려울 수 있습니다. 좁은 내부 통로는 치수 요구 사항을 충족할 수 있지만 입자 추출이나 검사를 어렵게 만듭니다.

세척성을 고려하여 설계하면 후속 세척 노력, 검사 위험 및 생산 변동성을 줄일 수 있습니다.

이는 프로세스 개발 및 검사 비용이 총 제조 비용에 상당한 영향을 미칠 수 있는 소량 의료 생산에 특히 중요합니다.

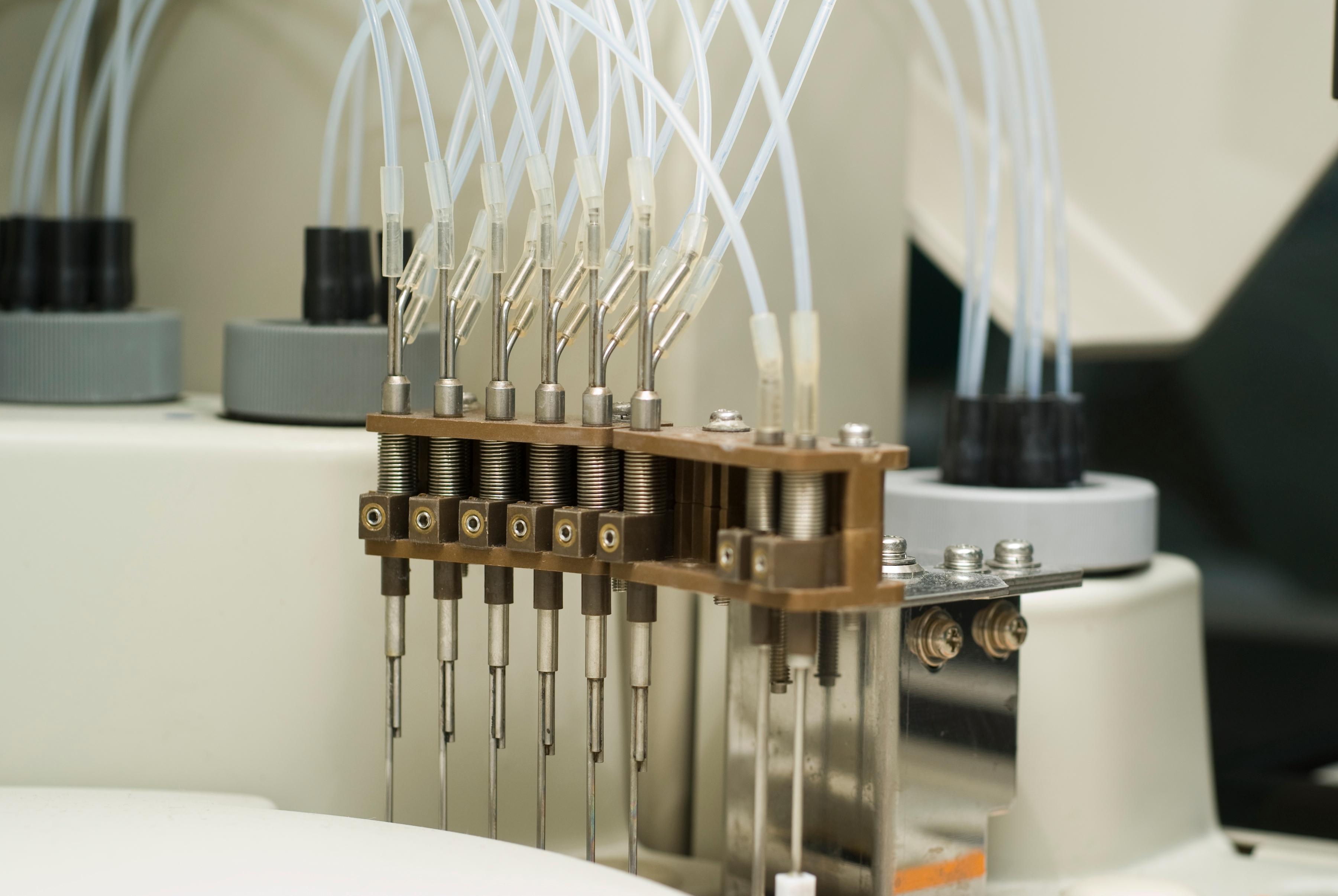

체외 진단(IVD) 장비의 오염 제어

IVD 장비는 정밀 기계 구성요소를 유체, 광학 및 전자 시스템과 결합하는 경우가 많습니다. 따라서 오염 요구 사항은 각 구성 요소의 기능과 연결되어야 합니다.

모든 IVD 구성요소에 동일한 청소 또는 검사 수준이 필요한 것은 아닙니다. 요구사항은 기능적 위험, 재료, 다운스트림 조립 및 고객 사양에 따라 결정되어야 합니다.

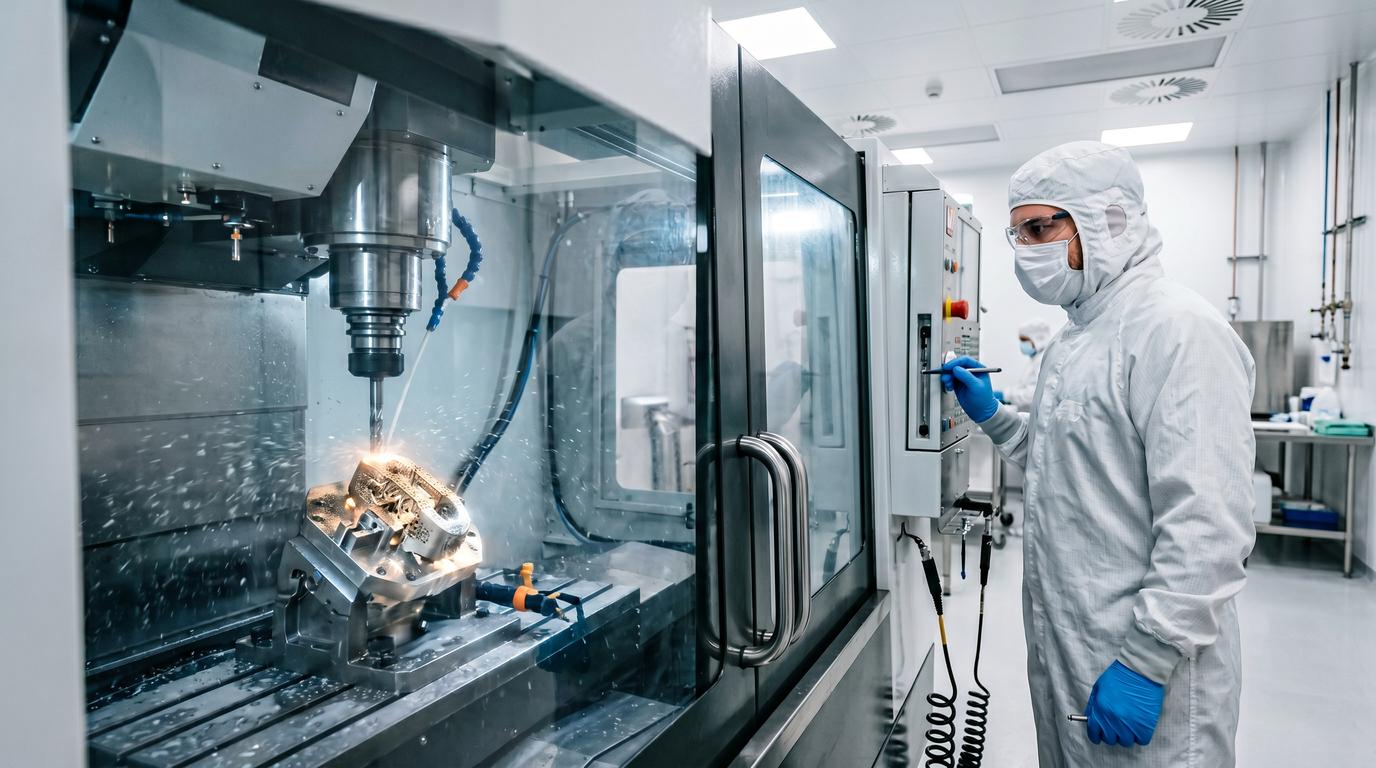

제조 공정에 오염 제어 구축

견고한 프로세스는 자재 수령부터 포장까지 오염을 제어해야 합니다.

이 접근 방식을 사용하면 최종 육안 검사에만 의존하는 것보다 더 반복 가능한 제조 프로세스가 가능해집니다.

의료용 CNC RFQ에 포함할 내용

의료용 CNC 가공의 경우 명확하게 정의된 요구 사항은 공급업체가 처음부터 올바른 오염 제어 프로세스를 개발하는 데 도움이 됩니다.

RFQ에는 이상적으로 다음이 포함되어야 합니다.

·  STEP 또는 3D CAD 모델

·  PDF 엔지니어링 도면

·  소재등급

·  치수 공차 및 GD&T

·  표면마감 요구사항

·  심각한 오염에 민감한 지역

·  청소 요구 사항

·  검사요건

·  포장 요구 사항

·  적용 가능한 고객 또는 규제 사양

청결도 요구 사항이 아직 확립되지 않은 경우 생산 시작 후보다는 DFM 중에 해결해야 합니다.

자주 묻는 질문

Q1:가공 의료부품 오염관리란 무엇인가요?

이는 가공, 청소, 검사, 취급 및 포장 전반에 걸쳐 입자, 오일, 가공 잔여물, 버 및 기타 오염 물질을 체계적으로 예방, 제거, 감지 및 문서화하는 것입니다.

Q2:CNC 가공 의료 부품은 어떻게 청소됩니까?

재료와 응용 분야에 따라 부품은 사전 세척, 수성 또는 용제 기반 세척, 초음파 세척, 정밀 헹굼 및 제어 건조를 거칠 수 있습니다.

Q3:의료용 CNC 부품에 초음파 세척이 적합한가요?

초음파 세척은 복잡한 형상에서 입자와 잔류물을 효과적으로 제거할 수 있지만 해당 매개변수는 재료, 표면 마감, 형상 및 기능 요구 사항과 호환되어야 합니다.

Q4:청결도 검사는 어떻게 이루어지나요?

검사에는 육안 또는 현미경 검사가 포함될 수 있으며, 필요한 경우 정의된 허용 기준에 따른 입자 추출, 여과 및 입자 분석이 포함될 수 있습니다.

Q5: IVD 부품에는 클린룸 검사가 필요합니까?

반드시 그런 것은 아닙니다. 필요한 환경 및 청결도 제어 수준은 구성 요소의 기능, 오염 위험, 다운스트림 프로세스 및 고객 요구 사항에 따라 달라집니다.
