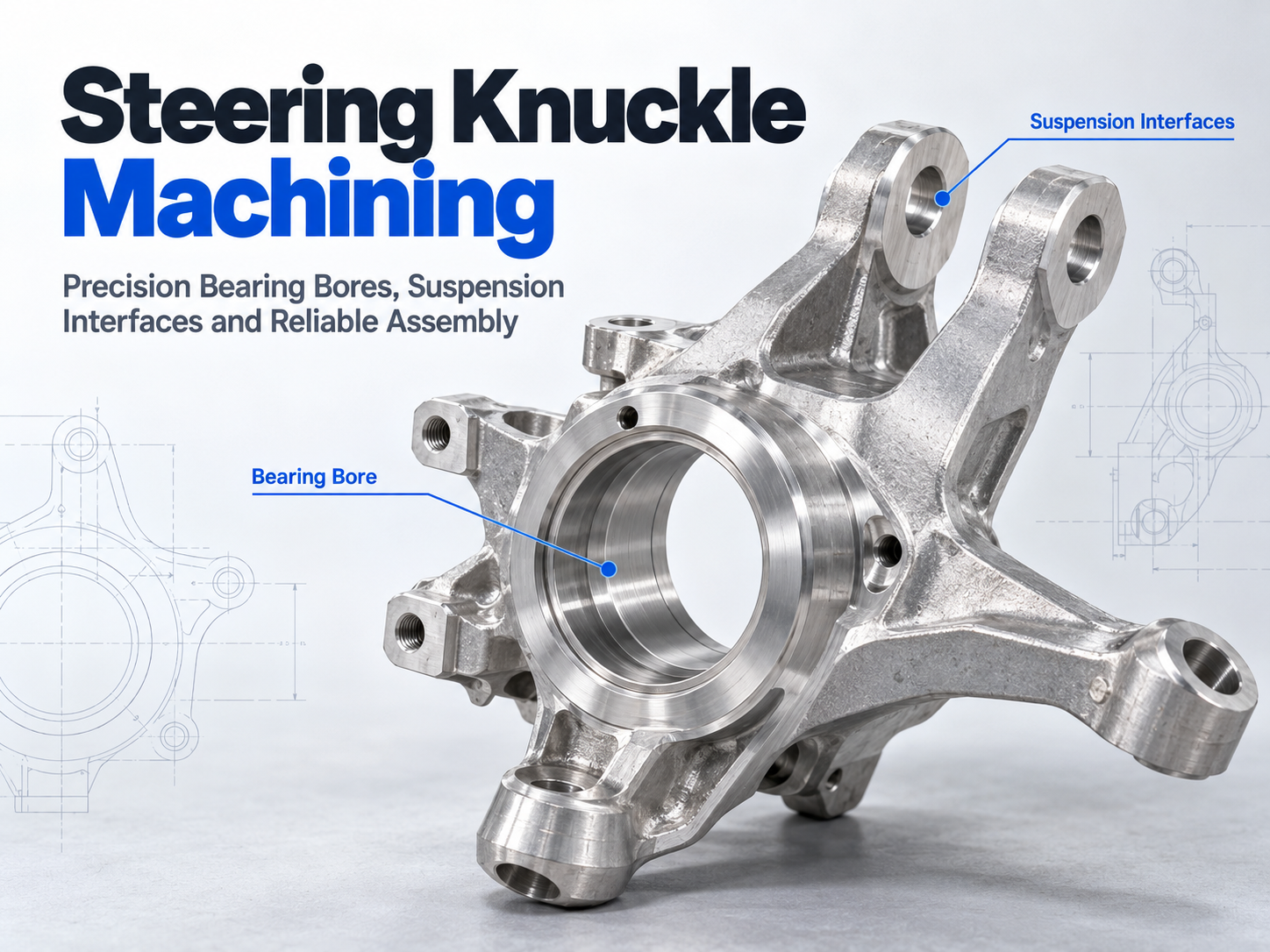

스티어링 너클은 개별 치수를 충족하면서도 여전히 조립 문제를 일으킬 수 있습니다. 허브 장착면이 잘못된 각도로 놓이거나, 볼 조인트 연결 위치가 잘못되거나, 캘리퍼 마운트가 디스크에 대해 브레이크 어셈블리를 이동할 수 있습니다.
스티어링 너클 가공에는 휠, 서스펜션, 스티어링 및 브레이크 시스템을 연결하는 인터페이스의 조정된 제어가 필요합니다. 목표는 구성 요소의 기능을 반영하는 데이텀 시스템 내에서 정확한 기능을 생성하는 것입니다.
프로토타입을 개발하는 엔지니어와 소규모 생산 배치를 소싱하는 조달 팀의 경우 제조 계획에서는 절단이 시작되기 전에 재료 상태, 가공 참조, 검사 방법 및 승인 기준을 정의해야 합니다.
빠른 답변: 스티어링 너클 가공에서는 CNC 밀링, 보링, 드릴링 및 관련 작업을 사용하여 베어링 또는 허브 인터페이스, 서스펜션 연결, 스티어링 부착물 및 브레이크 장착 기능을 생성합니다. 중요한 요구 사항에는 피처 크기, 기하학적 정확도, 어셈블리 기준에 따른 위치가 포함됩니다. 적절한 프로세스는 승인된 설계, 재료 및 생산 수량에 따라 다릅니다.

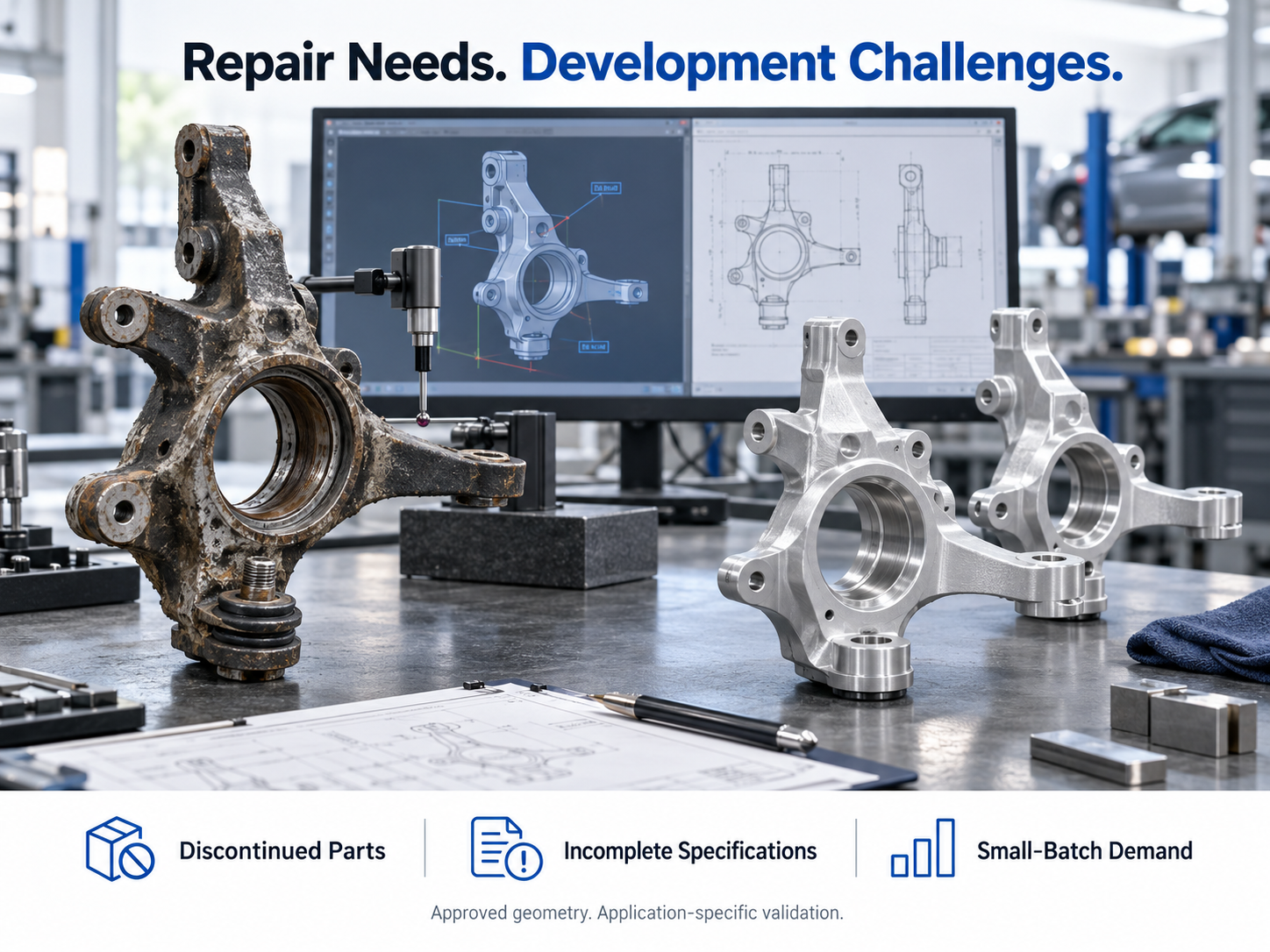

자동차 수리 및 애프터마켓 비즈니스에서는 단종된 부품, 수정된 서스펜션, 표준 교체 부품을 항상 사용할 수 없는 전문 차량에 직면합니다. 개발 팀은 주조 또는 단조 도구를 사용하기 전에 기능적 구성 요소를 확보하는 것과 관련된 과제에 직면해 있습니다.
복원 프로젝트에서는 사용할 수 없는 너클을 교체해야 할 수도 있습니다. 서스펜션 엔지니어링 팀은 수정된 허브와 브레이크 인터페이스를 평가하기 위해 4개의 프로토타입이 필요할 수 있습니다. 애프터마켓 공급업체는 생산 툴링을 시작하기 전에 제한된 배치가 필요할 수 있습니다.
이들 프로젝트는 몇 가지 어려움을 공유합니다.
원본 기술 정보가 불완전할 수 있습니다. 사용된 구성요소는 참조 형상을 제공할 수 있지만 베어링 시트 마모, 부식 또는 충돌 손상으로 인해 의도한 치수가 모호해질 수 있습니다. 스캔하면 모양이 캡처됩니다. 원래의 공차나 재료 특성을 설정하지 않습니다.
소량으로도 제조 옵션이 제한됩니다. 전용 툴링은 정당화하기 어려울 수 있지만 인터페이스는 개발 중에 계속 변경될 수 있습니다.
CNC 가공은 승인된 모델 및 도면에서 직접 생산을 지원하므로 설계 수정 및 소규모 배치가 더욱 실용적입니다. 그러나 교체 또는 수정된 너클에는 여전히 의도된 용도에 적합한 엔지니어링 사양과 검증이 필요합니다.

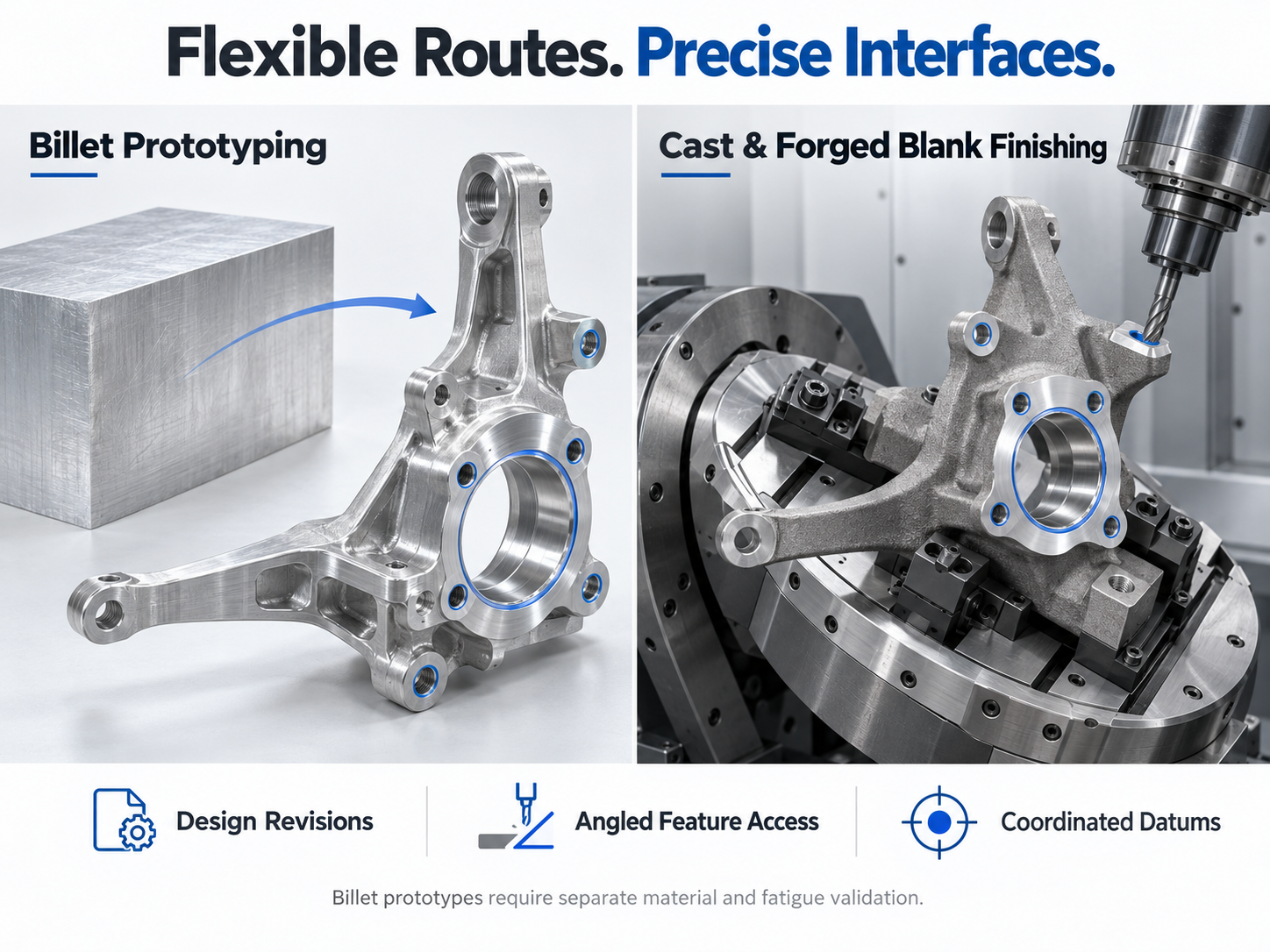

CNC 스티어링 너클 가공은 완전한 빌렛 프로토타입과 주조 또는 단조 블랭크의 마무리 가공을 지원합니다.
빌렛 가공을 통해 엔지니어는 생산 툴링이 준비되기 전에 장착 형상, 간격 및 어셈블리 액세스를 평가할 수 있습니다. 수정된 CAD 모델 및 가공 프로그램을 통해 센서 위치, 브레이크 인터페이스 또는 서스펜션 연결에 대한 변경 사항을 통합할 수 있습니다.
성숙한 설계의 경우 그물 모양에 가까운 블랭크는 일반적으로 재료 제거를 줄입니다. 그러면 가공은 제어된 치수와 표면 조건이 필요한 인터페이스에 집중할 수 있습니다.
5축 가공은 각진 형상에 대한 접근성을 향상시키고 형상이 허용하는 경우 더 짧은 도구를 허용할 수 있습니다. 더 적은 수의 설정으로 관련 기능을 마무리하면 데이텀 전송 오류도 줄일 수 있습니다.
제조 경로는 개발 목표와 일관성을 유지해야 합니다. 빌렛 프로토타입은 포장 및 조립 평가를 지원할 수 있지만 생산 주조 또는 단조품의 특성이나 피로 거동을 자동으로 재현하지는 않습니다.
정밀 스티어링 너클 제조는 승용차, 전기 자동차, 상용차, 모터스포츠 및 맞춤형 서스펜션 개발에 서비스를 제공합니다.

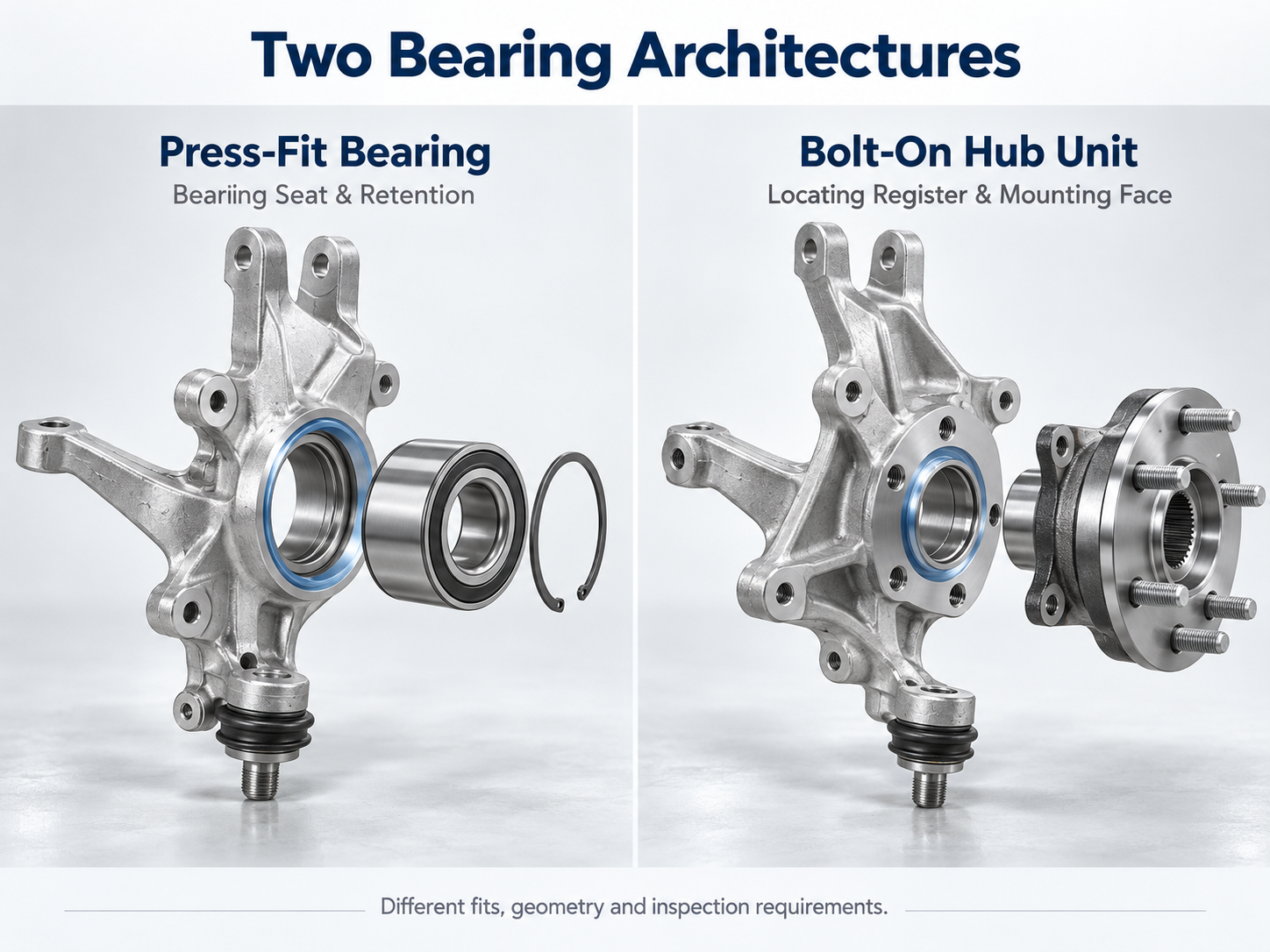

가장 중요한 차이점은 종종 휠 베어링 아키텍처입니다. 일부 너클은 압입 베어링을 직접 유지합니다. 다른 사람들은 볼트 연결식 허브 장치를 찾습니다. 이러한 배열에는 다양한 맞춤, 형상 및 검사 방법이 필요합니다.
인터페이스 |
일반적인 가공 기능 |
주요 관심사 |
직접 베어링 시트 |
보어, 숄더, 고정 링 홈 |
베어링 맞춤, 형태 및 지지력 |
볼트 연결식 허브 장치 |
장착면, 위치 레지스터, 볼트 패턴 |
허브 위치 및 좌석 |
볼 조인트 연결 |
테이퍼형 시트, 원통형 보어 또는 클램프 인터페이스 |
참여 및 유지 |
타이로드 연결 |
테이퍼 구멍 또는 지정된 부착물 |
스티어링 암 형상 |
브레이크 캘리퍼 장착 |
패드, 구멍 및 스레드 |
디스크를 기준으로 한 캘리퍼 위치 |
스트럿 또는 컨트롤 암 연결 |
장착 보어, 면 및 클램프 기능 |
서스펜션 위치 |
휠 속도 센서 장착 |
센서 보어, 브래킷 표면 또는 나사산 구멍 |
위치 및 클리어런스 |
이러한 인터페이스를 조기에 정의하면 서로 다른 설계 간에 부적절한 공차가 전달되는 것을 방지하는 데 도움이 됩니다.
베어링 시트 직경은 요구사항의 일부일 뿐입니다. 진원도, 원통도, 숄더 형상 및 위치도 베어링이 지지되는 방식에 영향을 미칩니다. 보어는 한 섹션에서 직경 검사를 통과하면서 다른 섹션에서는 테이퍼링된 상태를 유지할 수 있습니다.
베어링 맞춤은 선택한 베어링 배열, 하중, 하우징 재질 및 작동 온도를 따라야 합니다. H7은 모든 휠 베어링 시트에 자동으로 적용되어서는 안 됩니다.
볼 조인트와 타이로드 인터페이스는 서로 다른 과제를 제시합니다. 테이퍼 연결이 사용되는 경우 허용 여부는 테이퍼 각도, 정의된 참조 평면의 크기 및 좌석 제한에 따라 달라집니다. 단일 직경 측정으로는 올바른 맞물림을 설정할 수 없습니다.
브레이크 장착 기능에는 허브 인터페이스를 기준으로 한 제어가 필요합니다. 올바른 구멍 간격만으로는 캘리퍼가 의도한 위치를 차지한다는 보장이 없습니다.
워크홀딩은 또 다른 변형 소스를 추가합니다. 돌출된 암과 고르지 않은 부분은 지지를 복잡하게 만들고 과도한 클램핑은 부품을 왜곡시킬 수 있습니다. 알루미늄 스티어링 너클 가공은 상당한 재료 제거 중에 잔류 응력을 완화할 수도 있습니다.
깊거나 각진 형상에는 확장된 도구가 필요할 수 있으므로 편향 및 떨림의 위험이 높아집니다. 따라서 공구 접근, 고정 장치 간격 및 가공 순서를 함께 고려해야 합니다.
신뢰할 수 있는 프로세스는 승인된 기능 데이텀 시스템에서 시작됩니다. 설계에 따라 허브 장착면, 위치 레지스터 및 시계 기능이 주요 참조를 설정할 수 있습니다.
고정 장치는 반복적으로 위치해야 하며 충분히 단단한 영역을 통해 절단 부하를 지원해야 합니다. 조정 가능한 지지대는 기본 위치에서 구성 요소를 들어 올리지 않고도 돌출 부분을 안정화해야 합니다.
상당한 재료가 제거된 경우, 황삭 후에 중요한 마무리 작업 전에 이형 및 치수 평가가 수행될 수 있습니다. 관련 기능은 실용적인 경우 공통 참조를 통해 완성되어야 합니다.
다음 예에서는 제안된 프로젝트 요구 사항 및 프로세스 계획을 보여줍니다. 해당 데이터는 설명을 위한 것이며 검증된 Dawang 고객 결과를 나타내지 않습니다.
서스펜션 엔지니어링 팀은 패키징 및 벤치 조립 평가를 위해 4개의 전면 조향 너클(왼쪽 2개, 오른쪽 2개)이 필요합니다. 이 디자인은 볼트 연결식 허브 장치, 핀치 클램프 볼 조인트 연결 및 전용 캘리퍼 장착 패드를 사용합니다.
제안된 재료는 6061-T651 알루미늄 빌렛이다. 차량 작동에 적합하려면 별도의 설계 승인과 구조 검증이 필요합니다.
프로젝트 아이템 |
예시 사양 |
초기 수량 |
4가지 구성요소 |
구성 요소 봉투 |
약 240×180×110mm |
부품당 빌렛 크기 |
250×190×120mm |
계산된 빌렛 중량 |
약 15.4kg |
CAD 추정 완성 중량 |
약 3.2kg |
예상 물질 제거 |
중량으로 약 79% |
개발 범위 |
포장 및 벤치 조립 평가 |
제거율은 움직임 평가를 중요하게 만듭니다. 초기 황삭 공차는 임계면에서 약 0.5–0.8mm이고 위치 보어에서 반경 방향으로 0.3–0.5mm이며 첫 번째 부품 검사 후 조정될 수 있습니다.
제안된 참조는 허브 장착 면 A, 위치 레지스터 축 B 및 클로킹 기능 C입니다. 공식 도면은 해당 구현을 정의해야 합니다.
특징 |
예시적인 수용 목표 |
확인 |
허브 장착면 |
평탄도 0.03mm |
적합한 표면 측정 |
허브 위치 레지스터 |
Ø85 H7: 85.000~85.035mm |
교정된 보어 측정 |
등록 양식 |
원통도 0.015mm |
검증된 형태 측정 전략 |
허브 볼트 패턴 |
ABC에 Ø0.05mm 위치 지정 |
CMM 검사 |
캘리퍼 장착 패드 |
ABC에 대한 표면 프로파일 0.05mm |
CMM 검사 |
볼 조인트 클램프 보어 |
Ø20 H7, 결합 조인트 승인 필요 |
보어 측정 |
타이로드 시트 |
짝을 이루는 스터드에 대해 정의된 테이퍼 및 시트 제한 |
특정 기능 게이지 |
이는 보편적인 사양이 아닌 제안된 목표입니다.
황삭 후 첫 번째 부품이 풀려 움직임이 검사됩니다. 준마무리는 안정적인 기준을 확립한 후 허브, 서스펜션 및 브레이크 인터페이스를 조화롭게 마무리합니다.
절삭 조건은 선택한 공구, 합금, 결합 및 설정 강성을 따릅니다. 짧고 견고한 툴링과 안정적인 마감재가 단일 일반 속도 및 이송 레시피보다 우선시됩니다.
최종 검사는 크기 확인과 기하학적 확인을 분리합니다. 그런 다음 벤치 조립에서는 허브 장착, 조인트 맞물림, 패스너 접근, 캘리퍼 위치 및 센서 간격을 확인합니다.
이러한 검사를 통과하면 합의된 치수 및 조립 요구 사항이 확인됩니다. 피로, 충격 또는 차량 수준 검증을 대체하지 않습니다.
다왕정밀은 27년의 정밀 제조 경험과 Röders, Mazak 5축 기계를 포함한 400개 이상의 첨단 공작 기계를 보유하고 있습니다..
스티어링 너클 프로토타입 가공 및 소량 생산의 경우 효과적인 일정 관리를 통해 장비 선택을 워크홀딩, 툴링, 검사 및 문서화와 연결합니다.
완전한 견적 패키지는 불확실성을 줄여줍니다. 승인된 STEP 모델 및 PDF 도면에는 재료 상태, 기능 기준, 임계 공차, 표면 처리, 수량 및 필수 검사 기록이 식별되어야 합니다.
가공하기 전에 표면 처리를 검토해야 합니다. 베어링 시트, 테이퍼형 연결, 클램프 보어 및 나사산에는 마스킹 또는 지정된 치수 허용이 필요할 수 있습니다.
반복 주문의 경우 통제된 개정과 합의된 승인 기준은 일관성을 유지하는 데 도움이 됩니다. 납품 약속에는 자재 조달, 외부 가공, 검사를 포함한 전체 범위가 반영되어야 합니다.
모든 스티어링 너클에는 베어링 보어가 필요합니까?
아니요. 일부는 베어링을 직접 유지하는 반면 다른 일부는 볼트 연결 허브 장치를 사용합니다. 선택한 아키텍처에 따라 가공 요구 사항이 결정됩니다.
빌렛 프로토타입이 단조 생산 너클을 대체할 수 있습니까?
차원 호환성만으로는 부족합니다. 재료 특성, 구조적 거동 및 필요한 검증은 별도로 평가되어야 합니다.
가장 가까운 제어가 필요한 기능은 무엇입니까?
그림이 이를 결정합니다. 일반적인 우선순위에는 베어링 또는 허브 인터페이스와 서스펜션 연결 및 브레이크 마운트와의 관계가 포함됩니다.
가공 견적에는 무엇이 필요합니까?
제어된 CAD 및 도면, 재료 및 조건, 수량, 주요 인터페이스, 표면 처리, 검사 요구 사항 및 목표 납품 날짜를 제공합니다.
애프터마켓 구성품을 개발하든, 맞춤형 서스펜션을 평가하든, 소규모 생산 배치를 준비하든 신뢰할 수 있는 제조는 명확하게 정의된 인터페이스와 측정 가능한 요구 사항에서 시작됩니다.
무료 DFM 평가를 위해 STEP 모델과 PDF 도면을 Dawang Precision의 엔지니어링 팀에 보내십시오. 결합 구성 요소 세부 정보와 의도한 검증 범위를 포함합니다.
초기 엔지니어링 피드백과 견적을 위한 다음 단계에 대해 24시간 이내에 응답해 드리겠습니다.
