정형외과 임플란트의 정밀 제조: 뼈판 및 인공 관절

빠른 답변

정형외과 임플란트 제조에는  정밀 CNC 가공, 의료 등급 재료, 치수 제어, 표면 마감, 청결 및 검사가 결합됩니다. 뼈판, 고정 부품, 인공 관절 및 기타 정형외과 수술 장치에는  복잡한 형상과 엄격하게 제어되는 기능적 특징이 필요한 경우가 많습니다.

복잡한 해부학적 구성 요소의 경우 5축 의료용 밀링을 사용 하면  설정을 줄이고 곡면, 각진 구멍 및 다면 형상 전반에 걸쳐 위치 일관성을 향상할 수 있습니다. 의 경우 맞춤형 인공 관절 제조 시 기능적 인터페이스, 자유형 형상 및 필요한 매끄러운 마감 도 제어해야 합니다..

따라서 의료 OEM의 경우 자격을 갖춘 CNC 공급업체는 가공 능력뿐만 아니라 재료 추적성, DFM 지원, 검사, 청결도 제어 및 의료 기기 품질 관리 측면에서도 평가되어야 합니다.

정형외과 임플란트 제조란 무엇입니까?

정형외과용 임플란트 제조는 근골격계를 안정화, 수리, 교체 또는 지원하는 데 사용되는 부품을 정밀하게 생산하는 것입니다.

일반적인 응용 분야는 다음과 같습니다.

·  뼈판 및 골절 고정 시스템

·  뼈 나사 및 핀

·  고관절 및 무릎 임플란트 부품

·  맞춤형 인공관절

·  척추 임플란트

·  외상 임플란트

·  환자 맞춤형 정형외과용 부품

기존 산업 부품과 달리 정형외과용 임플란트는 뼈, 조직, 체액 또는 관절 표면과 직접 상호 작용할 수 있습니다. 따라서 제조에서는 치수뿐만 아니라 재료 무결성, 표면 상태, 청결도 및 반복성 도 제어해야 합니다..

뼈판의 경우 나사 구멍 위치와 해부학적 윤곽이 고정 및 맞춤에 직접적인 영향을 미칠 수 있습니다. 인공 관절의 경우 기능적 표면에는 제어된 형상, 치수 정확도 및 표면 특성이 필요합니다.

정형외과 임플란트 가공의 주요 과제

1. 복잡한 해부학적 기하학

뼈판에는 일반적으로 해부학적 곡선, 다양한 두께, 잠금 구멍, 카운터싱크, 각진 구멍, 포켓 및 둥근 모서리가 포함됩니다.

인공 관절 구성 요소에는 훨씬 더 복잡한 자유형 표면, 테이퍼, 보어, 구형 형상 및 결합 인터페이스가 포함될 수 있습니다.

여러 설정으로 인해 위치 지정 오류가 누적될 수 있으며, 특히 중요한 기능이 서로 다른 가공 데이텀에 따라 달라지는 경우 더욱 그렇습니다.

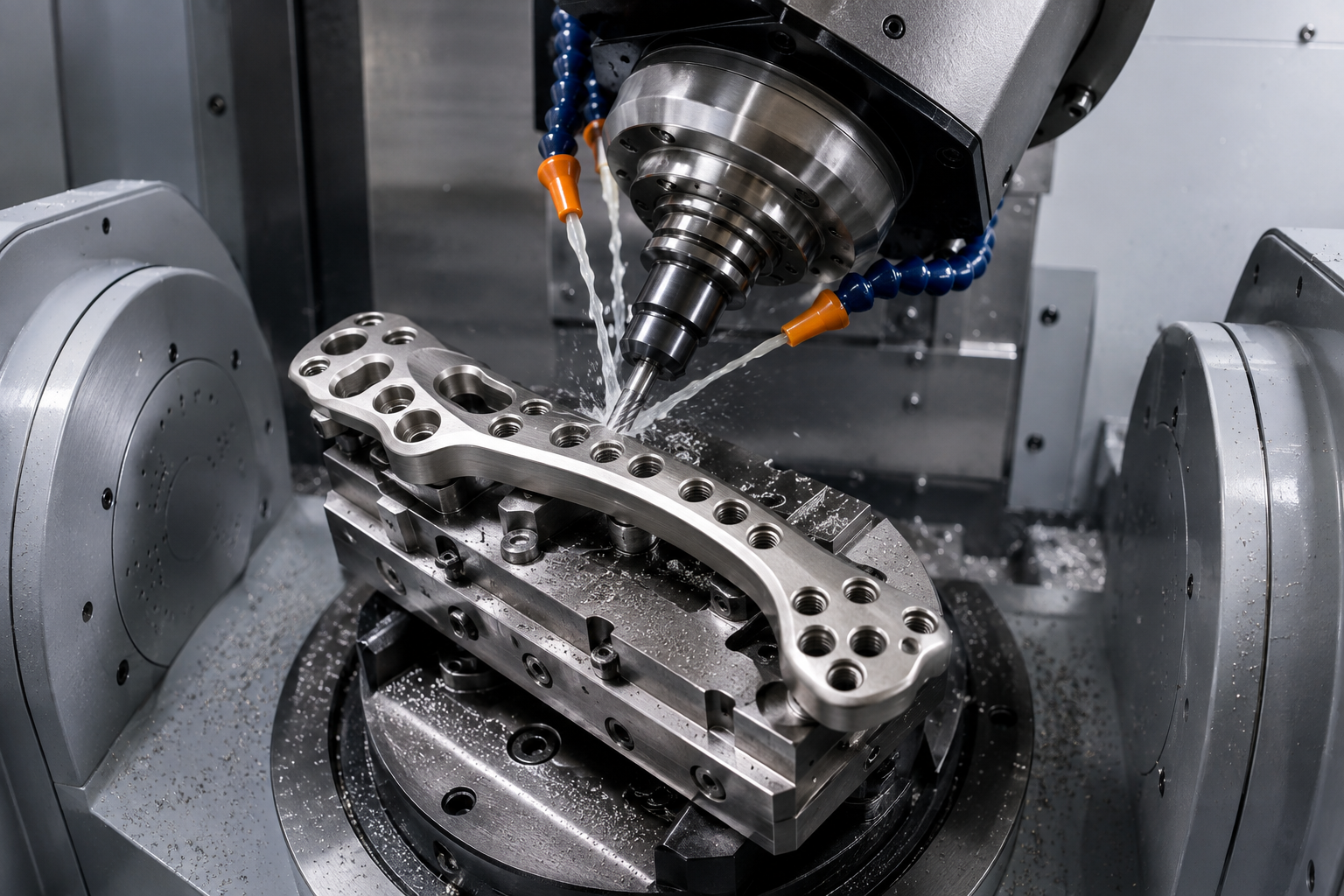

5축 의료 밀링이 도움이 되는 이유

5축 의료용 밀링을  사용하면 절단 도구가 제어된 공작물 기준을 유지하면서 여러 방향에서 복잡한 표면에 접근할 수 있습니다.

구성 요소에 따라 다음이 가능합니다.

·  가공 설정 감소

·  위치 일관성 향상

·  도구 접근성 향상

·  누적 데이텀 오류 감소

·  윤곽이 있는 형상의 표면 품질을 향상시킵니다.

·  2차 가공 감소

적절한 전략은 동시 5축 가공 또는 인덱스 다축 가공일 수 있습니다. 결정은 형상, 공차 요구 사항, 도구 액세스, 고정 장치 설계 및 생산량에 따라 달라집니다.

2. 티타늄에는 세심한 공정 제어가 필요합니다

Ti-6Al-4V 및 기타 의료용 티타늄 합금은 강도, 내식성 및 유리한 강도 대 중량 비율로 인해 정형외과 응용 분야에 널리 사용됩니다.

그러나 티타늄은 기계 가공이 어렵습니다. 열전도율이 낮으면 절단 영역 근처에 열이 집중되어 공구 마모가 증가하고 치수 안정성에 영향을 미칠 수 있습니다.

제어된 티타늄 가공 공정은 다음을 고려합니다.

모든 정형외과 임플란트에 대한 보편적인 절단 매개변수는 없습니다. 속도, 이송, 절삭 깊이, 툴링 및 절삭유 조건은 재료 등급, 기계 강성, 절삭 공구 및 제조업체의 권장 사항에 따라 선택해야 합니다.

3. 얇은 뼈판은 변형될 수 있습니다.

뼈판은 가벼운 구조와 복잡한 윤곽을 결합하는 경우가 많습니다. 재료가 제거되면 강성과 내부 응력이 감소하여 가공 중에 변형이 발생할 수 있습니다.

통제된 프로세스는 다음을 사용할 수 있습니다.

점진적인 황삭 → 균형 잡힌 재료 제거 → 안정적인 고정 → 제어된 마무리 → 중간 검사

목표는 얇은 부분에서 과도한 절삭력을 피하면서 충분한 공작물 지지력을 유지하는 것입니다.

따라서 가공 공정이 정의된 이후보다는 DFM 중에 고정 장치 설계를 고려해야 합니다.

공차 제어: 정밀도는 기능을 따라야 합니다.

정형외과 임플란트의 모든 치수에 동일한 공차가 필요한 것은 아닙니다.

더 나은 접근 방식은 기능적 허용 오차 할당 입니다..

중요한 기능은 다음과 같습니다.

·  나사 구멍 직경 및 실제 위치

·  스레드 잠금

·  정밀보어

·  테이퍼형 인터페이스

·  베어링 표면

·  결합 기능

·  해부학적 프로필

이러한 기능은 비기능적 기능보다 더 엄격한 치수 또는 기하학적 제어가 필요할 수 있습니다.

예를 들어, 나사 구멍의 직경은 정확할 수 있지만 실제 위치나 방향이 올바르지 않으면 여전히 기능적 문제가 발생할 수 있습니다.

이것이 바로 DFM 중에 GD&T, 데이텀 선택 및 검사 전략을 고려해야 하는 이유입니다..

일반적인 '의료용 CNC 공차'를 적용하기보다는 항상 승인된 엔지니어링 도면 및 기능 요구 사항을 바탕으로 실제 공차를 설정해야 합니다.

표면 마감 및 청결도

치수 정확도만으로는 정형외과용 임플란트의 품질을 정의할 수 없습니다.

기능적 표면에는 매끄러운 마감이 필요할 수 있습니다. 특정 마찰, 마모, 결합 또는 표면 상호 작용 요구 사항을 지원하기 위해 제어된

그러나 표면 거칠기가 낮다고 해서 모든 형상에 대해 자동으로 더 좋아지는 것은 아닙니다. 목표 마감은 개별 표면의 기능에 따라 정의되고 검사 중에 확인되어야 합니다.

디자인과 재료에 따라 마감에는 다음이 포함될 수 있습니다.

·  정밀 CNC 마무리

·  디버링

·  연마

·  패시베이션

·  전해연마

·  특정 표면 처리

·  초음파 세척

청결도 똑같이 중요합니다. 가공 잔해, 냉각수 잔류물, 연마제 및 이물질은 제조 공정 전반에 걸쳐 제어되어야 합니다.

일반적인 작업 흐름은 다음과 같습니다.

CNC 가공 → 디버링 → 표면 처리 → 청소 → 검사 → 취급 제어 → 포장

이로 인해 오염 제어는 단순한 최종 세척 단계가 아닌 제조 공정 요구 사항이 됩니다.

정형외과용 임플란트 제조공정

1. DFM 및 엔지니어링 검토

가공하기 전에 엔지니어는 STEP 모델과 PDF 도면에서 다음 사항을 검토해야 합니다.

·  소재등급

·  중요 치수

·  GD&T

·  데이텀 구조

·  도구 접근성

·  얇은 섹션

·  고정 요구 사항

·  표면마감 요구사항

·  검사요건

초기 DFM은 생산 전에 제조 위험을 식별할 수 있습니다.

2. 재료 검증

가공하기 전에 지정된 재질 등급, 인증 및 생산 로트를 확인해야 합니다.

의료용 부품의 경우 '티타늄'만으로는 재료 사양이 충분하지 않습니다. 필요한 합금, 조건, 적용 가능한 표준 및 추적성 요구 사항을 명확하게 정의해야 합니다.

3. CNC 황삭 및 다축 가공

황삭은 정삭을 위한 충분한 스톡을 유지하면서 기본 형상을 설정합니다.

그런 다음 적절한 다축 전략을 사용하여 복잡한 해부학적 표면, 각진 구멍, 포켓 및 다중 얼굴 특징을 가공할 수 있습니다.

4. 정밀 마무리

마무리는 최종 치수, 프로파일, 가장자리 조건 및 표면 특성을 설정합니다.

의 경우 맞춤형 인공 관절 복잡한 기능 표면을 가공할 때 안정적인 도구 결합과 제어된 도구 방향이 특히 중요합니다.

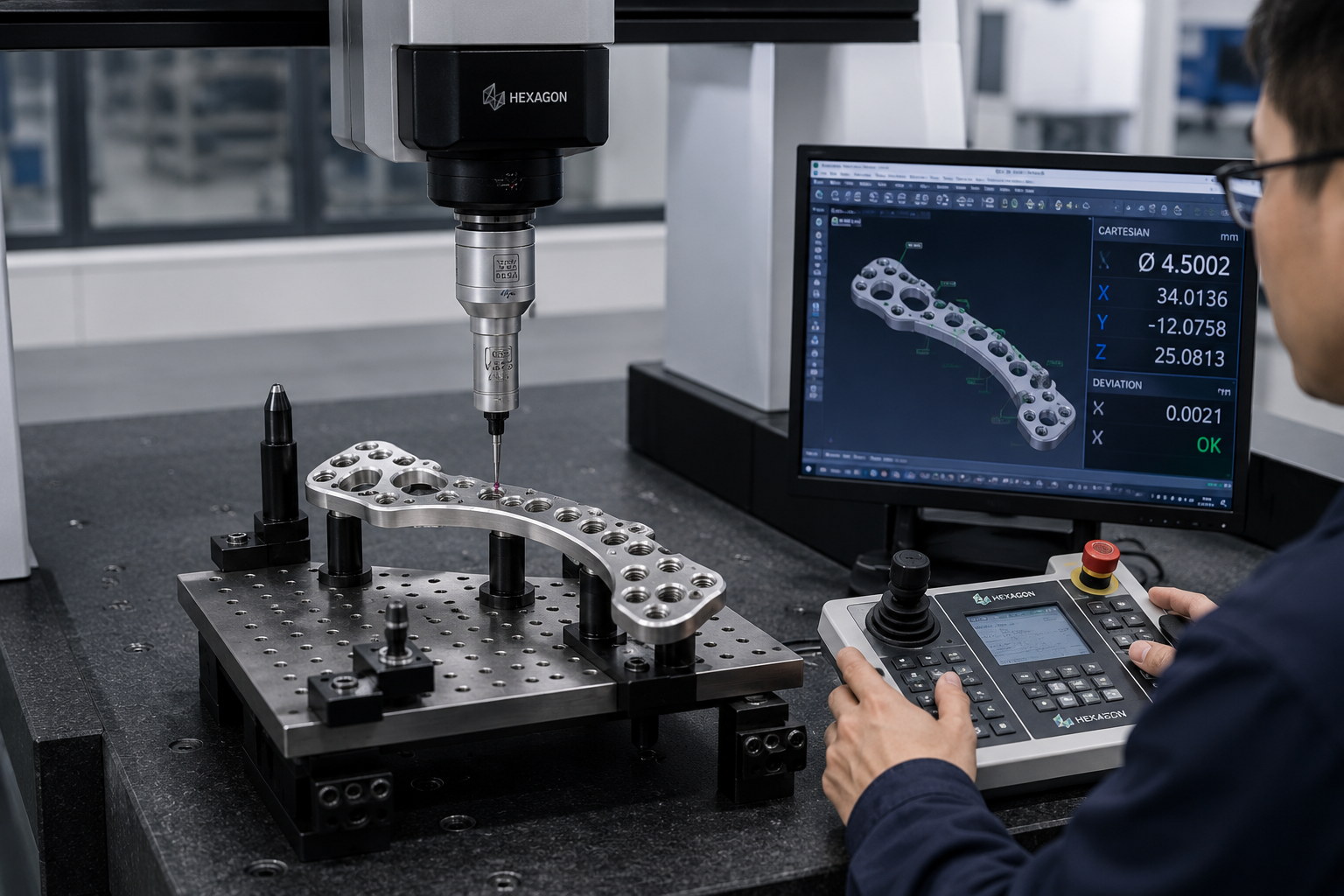

5. 청소 및 점검

가공 및 지정된 표면 처리 후에는 다음과 같은 적절한 방법을 사용하여 부품을 청소하고 검사합니다.

·  CMM 측정

·  광학검사

·  표면 거칠기 측정

·  실검사

·  육안검사

·  소재검증

의료 OEM을 위한 품질 관리

의료기기 제조업체의 경우 공급업체 품질 관리는 소싱 결정에 있어 중요한 부분입니다.

ISO 13485 인증 제조 시스템은 프로세스, 문서화, 추적성 및 품질 활동을 제어하기 위한 구조화된 프레임워크를 제공할 수 있습니다.

미국 의료기기 회사의 경우 FDA의 품질 관리 시스템 규정(QMSR)이  2026년 2월 2일에 발효되어 미국 의료기기 품질 프레임워크에 ISO 13485:2016을 참조로 통합했습니다.

정형외과용 임플란트 가공 공급업체를 평가할 때 조달 및 엔지니어링 팀은 다음을 고려해야 합니다.

·  재료 추적성

·  검사서류

·  DFM 기능

·  표면조도 검증

·  청결 관리

·  장비 및 측정능력

·  생산 반복성

·  품질 시스템 범위

생산 전에 DFM이 중요한 이유

부품은 기술적으로 가공이 가능하지만 여전히 불필요하게 비싸거나 생산하기 어려울 수 있습니다.

전문적인 DFM 검토를 통해 다음을 확인할 수 있습니다.

·  지나치게 엄격한 비기능 허용오차

·  어려운 도구 접근

·  불안정한 클램핑 영역

·  얇은 단면 변형 위험

·  불필요한 가공작업

·  어려운 검사기준

·  표면 마감 충돌

생산 전 약간의 디자인 조정으로 기능적 디자인을 변경하지 않고도 추가 설정이나 2차 작업을 제거할 수 있는 경우가 있습니다.

엔지니어의 경우 이는 제조 위험을 줄여줍니다. 조달 팀의 경우 향상할 수 있습니다. 비용, 리드 타임 및 생산 반복성을 .

프로토타입부터 생산까지

정형외과 구성 요소는 종종 다음을 통해 진행됩니다.

프로토타입 → 설계 검증 → 설계 동결 → 시험 생산 → 생산

CNC 가공은 동일한 제조 원리로 프로토타입 및 반복 생산을 지원할 수 있으므로 이 개발 경로에 매우 적합합니다.

제품 엔지니어와 가공 공급업체 간의 조기 의사소통을 통해 팀은 더 큰 생산을 약속하기 전에 해부학적 적합성, 구멍 정렬, 기능적 인터페이스, 가공 타당성, 표면 마감 및 검사 요구 사항을 평가할 수 있습니다.

자주 묻는 질문

Q1:정형외과 임플란트에 흔히 사용되는 재료는 무엇인가요?

의료용 티타늄 합금, 스테인리스강, 코발트-크롬 합금, PEEK 및 UHMWPE는 장치 설계 및 기능 요구 사항에 따라 일반적으로 사용됩니다.

Q2:정형외과 임플란트에 5축 CNC 가공을 사용하는 이유는 무엇입니까?

5축 가공은 여러 방향에서 복잡한 해부학적 표면에 접근하는 동시에 설정을 줄여 위치 일관성과 표면 품질을 향상시킬 수 있습니다.

Q3:본 플레이트에는 어떤 공차가 필요합니까?

보편적인 관용은 없습니다. 중요한 구멍, 나사산, 인터페이스 및 기능 표면은 엔지니어링 기능 및 검사 요구 사항에 따라 지정되어야 합니다.

Q4:인공관절에는 어떤 표면처리가 필요한가요?

필요한 마감은 특정 기능 표면에 따라 다릅니다. 관절 및 결합 영역은 일반적으로 비기능 영역보다 표면 특성을 더 잘 제어해야 합니다.

Q5: 정형외과용 임플란트 디자인을 제작 전에 검토할 수 있나요?

예. DFM 검토를 통해 가공 시작 전 공차, 공구 접근, 고정 장치, 얇은 단면, 표면 마감 및 검사와 관련된 문제를 식별할 수 있습니다.
